MPO олон шилэн түлхэх шилэн кабель (MPO≥24f)

Orientalfiber MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f) нь өндөр нягтралтай сүлжээний холболтод зориулагдсан бөгөөд нэг кабельд 24 ба түүнээс дээш ширхэгийг дэмждэг. Хятадад төвтэй нийлүүлэгч Orientalfiber-ийн үйлдвэрлэсэн энэхүү кабель нь механик бат бөх чанарыг уян хатан байрлуулах сонголттой хослуулсан. Энэ нь дата төв, харилцаа холбооны сүлжээ, үйлдвэрлэлийн урд талын холболтод тохиромжтой бөгөөд найдвартай дохио дамжуулах, байгаль орчинд тэсвэртэй байдлыг санал болгодог. Энэхүү MPO олон шилэн түлхэх шилэн кабелийг янз бүрийн суурилуулалтын шаардлагад нийцүүлэн PVC эсвэл LSZH хүрэм хэлбэрээр авах боломжтой.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

TheOrientalfiber MPO олон шилэн түлхэх шилэн кабель (MPO≥24f)Энэ нь арамидын утсаар бэхэлсэн 250 μм өнгөт оптик утас бүхий 12 цөмт нэгжийг ашиглан бүтээгдсэн. Төвийн металл бус бат бэх элемент нь үндсэн суурийн тогтвортой байдлыг хангадаг бол мушгирсан дэд хэсгүүд нь уян хатан байдал, механик гүйцэтгэлийг сайжруулдаг. PVC эсвэл LSZH бүрээс нь зэврэлт, хэт ягаан туяа, галд тэсвэртэй тул гадна болон дотор суурилуулахад тохиромжтой.

Үндсэн шинж чанарууд

Танихад хялбар болгохын тулд өнгөт оптик утас ашиглан өндөр интеграцчилал.
Арамидын утас бат бэхийн элемент нь суналтын бат бөх, бат бөх чанарыг нэмэгдүүлдэг.
Гаднах хүрэмний сонголтууд: PVC эсвэл LSZH, байгаль орчныг хамгаалах, галд тэсвэртэй, хэт ягаан туяанд тэсвэртэй.
Өгөгдлийн төв болон үндсэн сүлжээний өндөр нягтралтай MPO холболтыг дэмждэг.
Уян хатан, хөнгөн тул кабелийн удирдлага, чиглүүлэлт хийхэд хялбар байдаг.

Техникийн үзүүлэлтүүд

Шилэн эсийн тоо: MPO≥24 ширхэг
Үндсэн нэгж: 12 цөмт нэгж, Φ250μm өнгөт оптик утас
Бат бөх гишүүн: Төмөр бус төвийн арматур, арамидын утас
Бүрээсийн материал: PVC эсвэл LSZH (Утаа багатай, тэг галоген)
Стандартын нийцэл: YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21; PVC-д зориулсан UL, OFNR, OFNP; LSZH-д зориулсан IEC60332 цуврал
Байгаль орчны эсэргүүцэл: Ус, хэт ягаан туяа, зэврэлт, галд тэсвэртэй

Хэрэглээ

Дата төвийн шилэн түгээлт
Харилцаа холбооны сүлжээний тулгуур
Цахилгаан эрчим хүч, төмөр зам, хурдны замд зориулсан үйлдвэрлэлийн урд талын холболт
Ямар ч зорилгоор өндөр нягтралтай шилэн кабелийг байрлуулах

Үндсэн давуу тал

TheMPO олон шилэн түлхэх шилэн кабель (MPO≥24f)Orientalfiber санал болгож байна:

Нягт кабелийн хувилбарт өндөр найдвартай байдал
Хэт ягаан туяа, чийг, дөл зэрэг хүрээлэн буй орчны стресст тэсвэртэй
Өндөр хурдны өгөгдөл дамжуулах тогтвортой байдал
Мэргэшсэн дөрвөн үйлдвэртэй Хятадад суурилсан итгэмжлэгдсэн ханган нийлүүлэгчээс үйлдвэрлэгчийн дэмжлэг
Аюулгүй, мэргэжлийн суурилуулалтын олон улсын стандартад нийцсэн

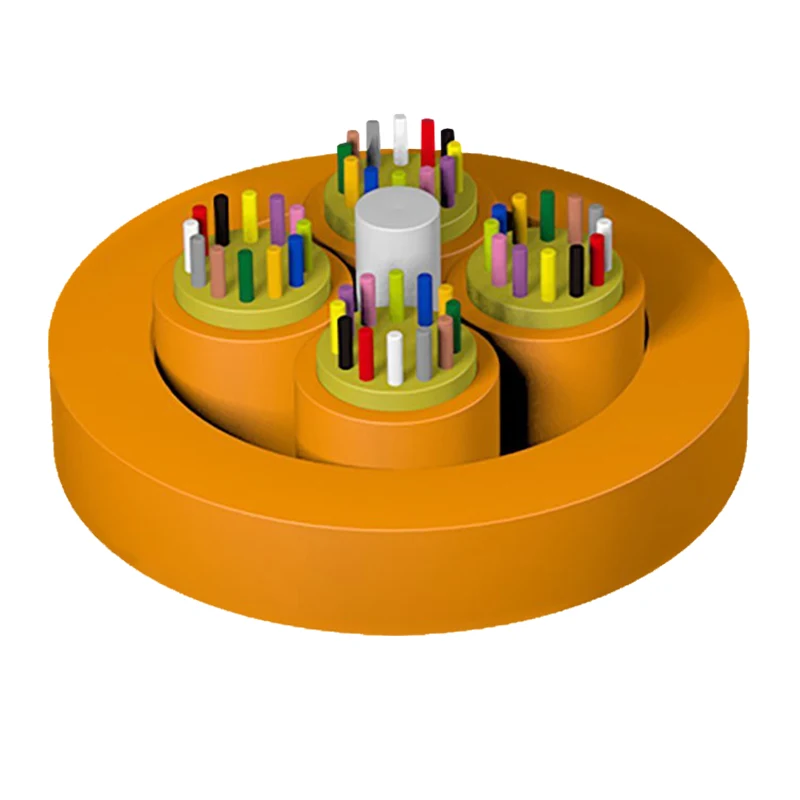

Бүтцийн диаграм

Төвийн хүчний гишүүн
250 мкм утас
Арамидын утас
Дэд нэгж
Хүрэм (PVC эсвэл LSZH)

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Техникийн параметрүүд

Кабелийн загвар	Кабелийн диаметр (Ref) (мм)	Кабелийн жин (Ref) (кг/км)		Суналтын бат бэх Урт/Богино хугацаа (Н)	Гулзайлтын радиус Динамик/Статик (мм)
Кабелийн загвар	Кабелийн диаметр (Ref) (мм)	PVC хүрэм	LSZH хүрэм	Суналтын бат бэх Урт/Богино хугацаа (Н)	Гулзайлтын радиус Динамик/Статик (мм)
24	9.6±0.3	64	72	150/500	20D/10D
36	9.6±0.3	64	72	150/500	20D/10D
48	9.6±0.3	64	72	150/500	20D/10D
72	11.3±0.3	92	103	150/500	20D/10D
96	13.3±0.3	129	146	150/500	20D/10D
144	15.5±0.3	160	250	150/500	20D/10D
168	15.5±0.3	150	250	150/500	20D/10D

Оптик шинж чанар

Шилэн төрлийн	Сунгах				OFL	Үр дүнтэй горимын зурвасын өргөн	10 Гбит/с Ethernet холболтын урт	Хамгийн бага гулзайлтын радиус
Нөхцөл байдал	1310/1550нм		850/1300нм		850/1300нм	850нм	850нм	/
Нөхцөл байдал	Ердийн үнэ цэнэ	Хамгийн их утга	Ердийн үнэ цэнэ	Хамгийн их утга	850/1300нм	850нм	850нм	/
Нэгж	дБ/км	дБ/км	дБ/км	дБ/км	MHZ.km	MHZ.km	m	мм
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Тээвэр/ Хадгалах/Ашиглалтын температур: -20℃-+60℃, Суурилуулалтын температур: -5℃-+50℃

MPO Multi-fiber Push-on Fiber Optic Cable (MPO≥24f)

Түгээмэл асуулт

Асуулт 1: Энэ кабелийг гадаа орчинд ашиглаж болох уу?

A1: Тийм ээ, LSZH эсвэл тохиромжтой PVC хүрэмтэй нь хэт ягаан туяа, зэврэлтээс хамгаалах чадвартай тул хяналттай гадаа болон үйлдвэрлэлийн орчинд тохиромжтой.

Асуулт 2: Ямар эслэг тоолох боломжтой вэ?

А2: Энэхүү MPO олон шилэн кабель нь ≥24 ширхэг утас дэмждэг бөгөөд ашиглалтын хэрэгцээнээс хамааран 24, 36, 48 болон түүнээс дээш утастай.

Q3: Энэ кабелийг хэн үйлдвэрлэдэг вэ?

А3: Уг кабелийг дөрвөн үйлдвэртэй, шилэн сүлжээний иж бүрэн шийдлийн туршлагатай Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн нэг хэсэг болох Хятад улсын үйлдвэрлэгч, ханган нийлүүлэгч Orientalfiber үйлдвэрлэдэг.
