Patch Cord vs Pigtail: Fiber Optic Networks-ийн ялгаа нь юу вэ?

Шилэн кабелийн сүлжээ нь интернетийн үйлчилгээ, дата төвөөс эхлээд харилцаа холбоо, аж ахуйн нэгжийн сүлжээ хүртэлх бүх зүйлийг дэмждэг орчин үеийн холбооны системийн үндэс суурь болсон. Эдгээр өндөр хурдны холболтын ард олон жижиг боловч чухал бүрэлдэхүүн хэсгүүд, тэр дундаа шилэн утаснууд байдагНөхөн утасболонГахайн сүүл.

Хэдийгээр тэдгээр нь ижил төстэй харагдах боловч нөхөөс болон pigtail нь шилэн кабелийн суурилуулалтанд өөр өөр зориулалтаар үйлчилдэг. Тэдний ялгааг ойлгох нь инженер, суурилуулагч, сүлжээний хэрэглэгчдэд илүү найдвартай, үр ашигтай оптик холбооны системийг бий болгоход тусалдаг.

Тэгэхээр, шилэн нөхөөс болон pigtail гэж юу вэ, орчин үеийн сүлжээнд хэрхэн хамтран ажилладаг вэ?

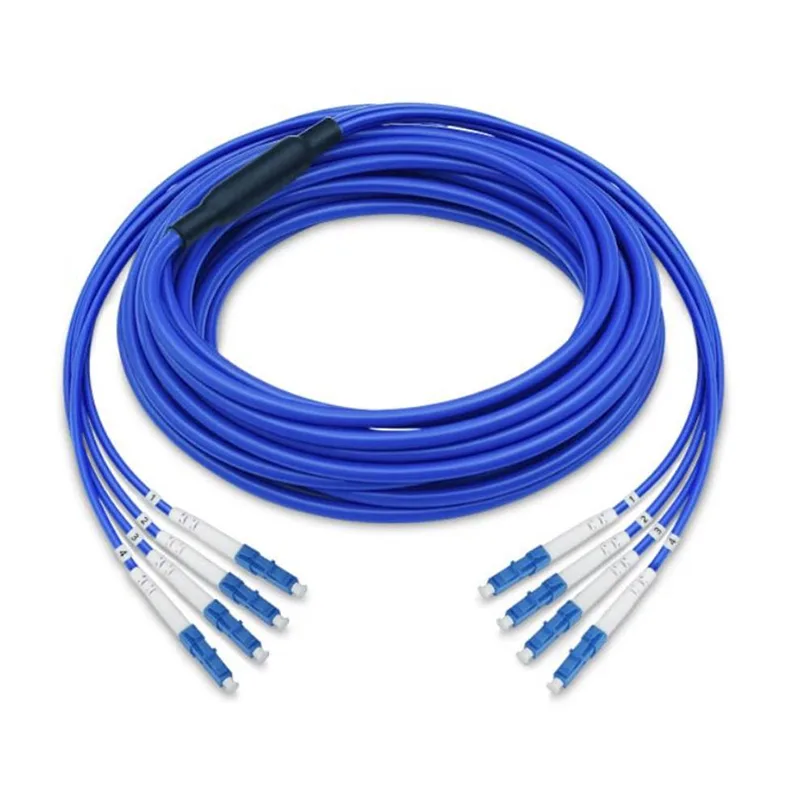

Fiber Patch Cord гэж юу вэ?

Шилэн нөхөөсийн утас нь хоёр төгсгөлд холбогч суурилуулсан шилэн кабел юм. Энэ нь ихэвчлэн оптик төхөөрөмж, сүлжээний төхөөрөмж, шилэн түгээлтийн системийг холбоход ашиглагддаг.

Хоёр үзүүр нь аль хэдийн холбогчтой тул нөхөөсийг нэмэлт залгах ажилгүйгээр хурдан суулгаж болно.

Ердийн шилэн нөхөөс утас нь дараахь зүйлийг агуулдаг.

• Шилэн кабель
• Хамгаалалтын хүрэм
• Хоёр үзүүрт шилэн холбогч
• Арматурын бүтэц

Нийтлэг холбогч төрлүүд нь:

• LC холбогч
• SC холбогч
• FC холбогч
• ST холбогч

Fiber Pigtail гэж юу вэ?

Шилэн pigtail нь богино шилэн кабель бөгөөд зөвхөн нэг үзүүрт нь холбогч суурилуулсан бол нөгөө үзүүр нь залгахад зориулагдсан ил задгай утас агуулсан байдаг.

Нөхөөсний утаснаас ялгаатай нь pigtails нь шилэн төгсгөлийн хайрцаг, оптик түгээлтийн хүрээ, холбох тавиур зэрэгт ихэвчлэн ашиглагддаг.

Шилэн гэзэг нь ихэвчлэн дараахь зүйлсээс бүрдэнэ.

• Урьдчилан суулгасан нэг шилэн холбогч
• Холимог залгахад зориулсан ил гарсан шилэн үзүүр
• Хамгаалалтын шилэн бүрхүүл
• Гаднах хүрэм

Ил гарсан шилэн утас нь техникчдэд хайлуулах холболтоор дамжуулан ирж буй оптик кабельд байнга холбох боломжийг олгодог.

Нүхний утас ба Гахайн сүүл хэрхэн ажилладаг вэ?

Fiber Patch Cord-ийн ажиллах зарчим

Нөхөн утаснууд нь хоёр оптик портын хооронд уян хатан холболтыг хангадаг.

Холболтын үйл явц нь энгийн:

Оптик төхөөрөмж

↓

Шилэн холбогч

↓

Нөхөн утас

↓

Өөр нэг оптик төхөөрөмж

Энэ нь нөхөөсийн утсыг ойр ойрхон суулгах эсвэл солих шаардлагатай тоног төхөөрөмжийн холболтод тохиромжтой болгодог.

Fiber Pigtail-ийн ажиллах зарчим

Гахайн сүүл нь утаснуудын байнгын төгсгөлд зориулагдсан.

Үндсэн үйл явц нь:

Шилэн кабель бэлтгэх

↓

Гахайн сүүлний хайлуулах залгаас

↓

Холбох тавиур доторх хамгаалалт

↓

Оптик төхөөрөмжид холбох

Нөхөн утас vs Pigtail: Гол ялгаанууд

Нүхний утас ба Гахайн сүүлийг хэрхэн хамтад нь ашигладаг вэ?

Олон шилэн кабелийн сүлжээнд нөхөөс болон pigtail нь бие биенээ орлуулахын оронд хамт ажилладаг.

Шилэн холболтын нийтлэг процесс нь:

Гадаад шилэн кабель

↓

Шилэн түгээлтийн хайрцаг дотор гахайн сүүл залгах

↓

Шилэн адаптерийн самбар

↓

Нүхэн кабелийн холболт

↓

Сүлжээний тоног төхөөрөмж

Энэхүү хослол нь тоног төхөөрөмжийн холболтыг удирдахад хялбар байлгахын зэрэгцээ тогтвортой холболтыг бий болгодог.

Fiber pigtails яагаад шилэн сүлжээнд чухал байдаг вэ?

Шилэн pigtails нь оптик холболтыг хамгаалах, зохион байгуулахад чухал үүрэг гүйцэтгэдэг.

Тэдний давуу талууд нь:

• Найдвартай байнгын холболтууд
• Зөв залгаснаар дохионы алдагдлыг бууруулсан
• Шилэн утаснуудын менежментийг сайжруулах
• Түгээлтийн системд хялбар нэгтгэх

Шилэн нөхөөсийг яагаад өргөн ашигладаг вэ?

Тохиромжтой, уян хатан холболтоор хангадаг тул нөхөөсний утас нь түгээмэл байдаг.

Тэдний ашиг тус нь:

• Хурдан суурилуулалт
• Хялбар засвар үйлчилгээ
• Энгийн тоног төхөөрөмжийг солих
• Сүлжээний янз бүрийн байршилд тохиромжтой

Шилэн нөхөөсийн утас ба Гахайн сүүлний төрлүүд

Нэг горимын шилэн нөхөөс утас ба Гахайн сүүл

Нэг горимын шилэн бүтээгдэхүүнийг ихэвчлэн холын зайн дамжуулалт, харилцаа холбоо, өндөр хурдны сүлжээний холболтод ашигладаг.

Multimode Fiber Patch Cord and Гахайн сүүл

Олон горимт шилэн бүтээгдэхүүнийг ихэвчлэн байгууллагын сүлжээ, дата төв зэрэг богино зайн хэрэглээнд ашигладаг.

Холбогчийн сонголтууд

Нүхэн болон Гахайн сүүл хоёрыг хэрхэн сонгох вэ?

Сонголт нь үндсэндээ сүлжээний бүтэц, суурилуулалтын шаардлагаас хамаарна.

Шилэн холболтын технологийн ирээдүйн хөгжил

Интернэтийн хурд нэмэгдэхийн хэрээр шилэн кабелийн холболтын технологи нь илүү нягтрал, найдвартай байдал, суулгахад хялбар болгох чиглэлээр хөгжиж байна.

Ирээдүйн чиг хандлагад дараахь зүйлс орно.

• Өндөр хурдны оптик сүлжээ
• Компакт шилэн холболтын загварууд
• Сайжруулсан холбогч технологи
• Илүү үр ашигтай шилэн удирдлагын систем

Дүгнэлт

Fiber Patch Cord болон Pigtail нь орчин үеийн оптик сүлжээнд чухал бүрэлдэхүүн хэсэг боловч өөр өөр үүрэг гүйцэтгэдэг. Нүхэн утаснууд нь тоног төхөөрөмжийн уян хатан холболтыг хангадаг бол pigtails нь ихэвчлэн залгах замаар байнгын утас таслахад ашиглагддаг.

Эдгээр хоёр бүрэлдэхүүн хэсгийн ялгааг ойлгох нь сүлжээний дизайнерууд болон техникийн ажилтнуудад илүү найдвартай, үр ашигтай шилэн кабелийн системийг бий болгоход тусалдаг.

Хэдийгээр тэдгээр нь илүү том харилцаа холбооны системийн жижиг хэсгүүд боловч нөхөөс болон pigtails нь дэлхийн дижитал холболтыг тогтвортой, хурдан байлгахад чухал үүрэг гүйцэтгэдэг.
