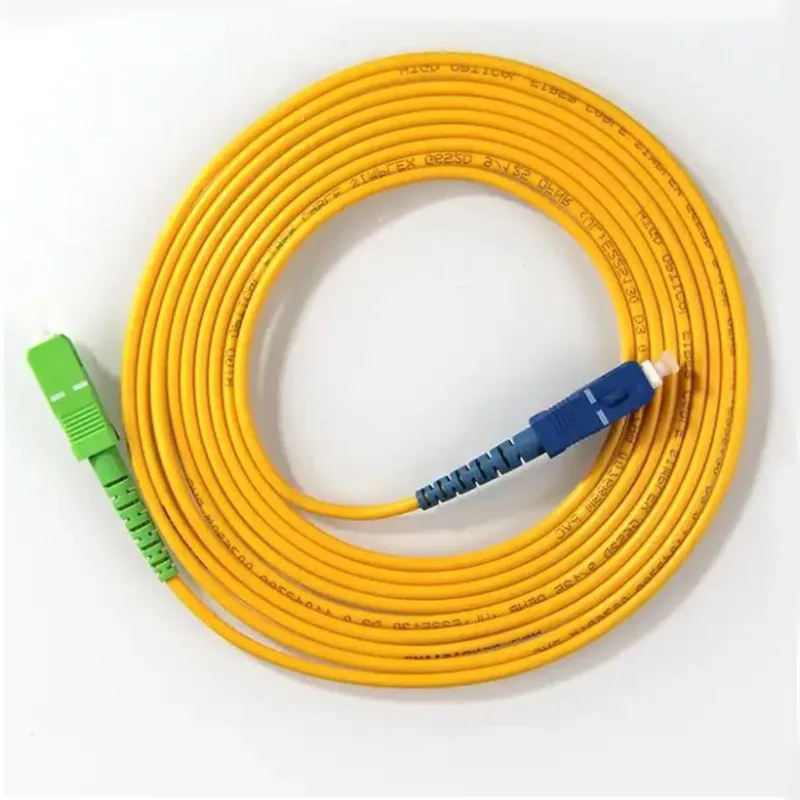

3мм дугуй кабель SC / APC- SC / UPC нөхөөс утас

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Orientalfiber 3мм дугуй кабелийн SC/APC-SC/UPC нөхөөсийн утаснууд нь G657A1 нэг горимт шилэн кабелийг ашиглан бүтээгдсэн бөгөөд гулзайлтын эсэргүүцэл болон дохионы сулрал бага шаарддаг програмуудыг дэмждэг. 3.0 мм-ийн гадна диаметртэй, LSZH хүрэмтэй кабель нь аюулгүй байдал, кабелийн менежмент чухал байдаг дотоод орчинд тохиромжтой.

БНХАУ-ын үйлдвэрлэгч, ханган нийлүүлэгчийн хувьд Orientalfiber нь нөхөөсийн утас бүрийг үйлдвэрээс дуусгавар болгож, хүргэхээс өмнө туршиж үздэг. SC/APC болон SC/UPC холбогчийг хослуулсан нь янз бүрийн сүлжээний интерфэйсүүдэд уян хатан байршуулах боломжийг олгож, суулгах явцад нийцтэй байх асуудлыг багасгадаг.

Хэрэглээний хувилбарууд

Өгөгдлийн төвийн кабелийн систем ба тавиураас тавиуртай холболт
FTTH (Fiber to the Home) суулгацууд
Ethernet болон өргөн зурвасын сүлжээний дамжуулалт
Суурь, хэвтээ, өргөгч кабель
Видео, өгөгдөл, дуут дохио дамжуулах систем
Оптик туршилт ба хэмжилтийн төхөөрөмжийн холболт

Үндсэн шинж чанарууд

Тогтвортой холбогч гүйцэтгэл

SC/APC болон SC/UPC холбогч нь нурууны тусгал, тогтвортой дохио дамжуулалтыг хангадаг
Керамик утаснууд нь утаснуудын нарийвчлалыг хангадаг
Тогтвортой гүйцэтгэлтэй давтан холболтыг дэмждэг

Хяналттай оптик гүйцэтгэл

Оруулах алдагдлыг ≤0.30 дБ-д хянадаг
Буцах алдагдал ≥55 дБ (APC) ба ≥50 дБ (UPC)
1310 нм ба 1550 нм дамжуулах цонхонд оновчтой болсон

Уян хатан, удаан эдэлгээтэй кабель дизайн

3мм-ийн дугуй кабелийн бүтэц нь чиглүүлэлт болон зохицуулахад хялбар
G657A1 утас нь илүү хатуу гулзайлтын нөхцлийг дэмждэг
Практик суурилуулах хувилбаруудын хувьд гулзайлтын хамгийн бага радиус ≥20мм

Аюулгүй байдал ба дагаж мөрдөх

LSZH (Low Smoke Zero Halogen) дотоод орчны аюулгүй байдлын шаардлагад нийцсэн хүрэм
ROHS-д нийцсэн материал
Ашиглалтын температурын хүрээ -25 хэмээс +65 хэм хүртэл

Техникийн үзүүлэлтүүд:

Барилга байгууламж	Нэгж	Тодорхойлолт
Шилэн горим		Нэг горим: ITU-T G657A1
Шилэн тоо		Энгийн
Долгионы урт	nm	1310/1550
Оруулах алдагдал	дБ	≤0.30
Буцаах алдагдал	дБ	≥55(APC) ≥50(UPC)
Буферийн шилэн диаметр	аан	900
Буферийн шилэн өнгө		Цагаан
Кабелийн хүрэмний өнгө		Шар
Кабелийн хүрэмний материал		LSZH
Кабелийн диаметр	мм	Φ3.0 ±0.20
Урт	m	3.0 +0.1/-0
Холбогч төрөл		SC/APC (Ногоон) SC/UPC (Цэнхэр)
Төгсгөлийн өнгөлөгч		APC ба UPC
Туузны материал		Керамик
Холболтын давтагдах чадвар		> 800 удаа
Хамгийн бага гулзайлтын радиус	мм	≥20
Шилэн утас/кабель барих	N	50N±2N 5N/s 120s үргэлжлэх хугацаа
Ашиглалтын температур	℃	-25℃ ~ +65 ℃
Хадгалах температур	℃	-25℃ ~ +65 ℃

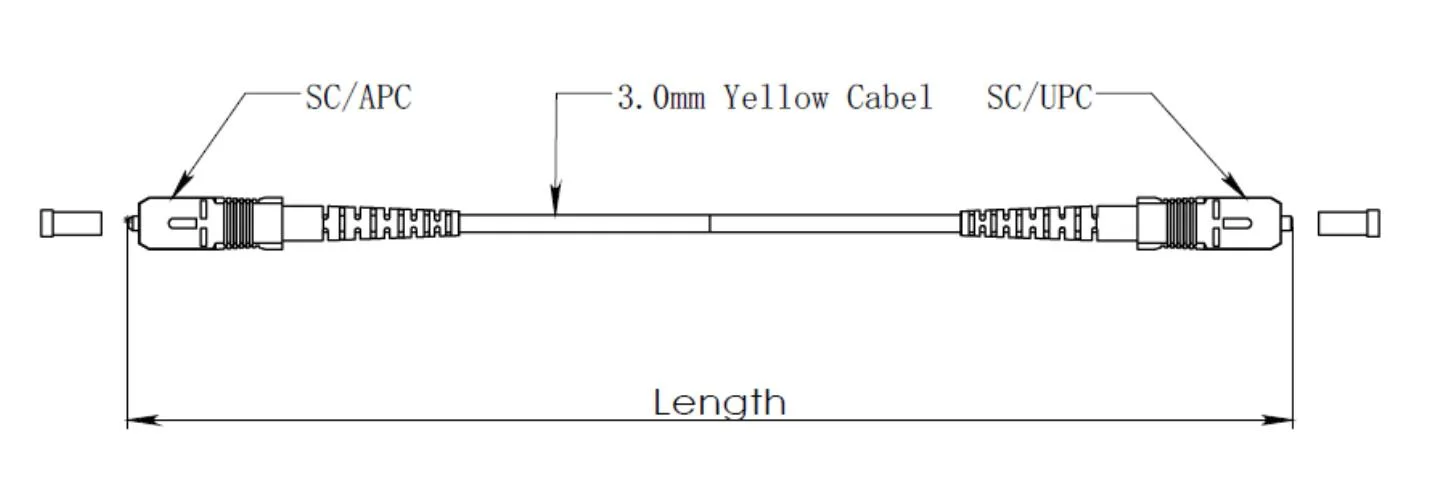

Хэмжээст зураг:

3mm Round Cable SC/APC- SC/UPC Patch Cords

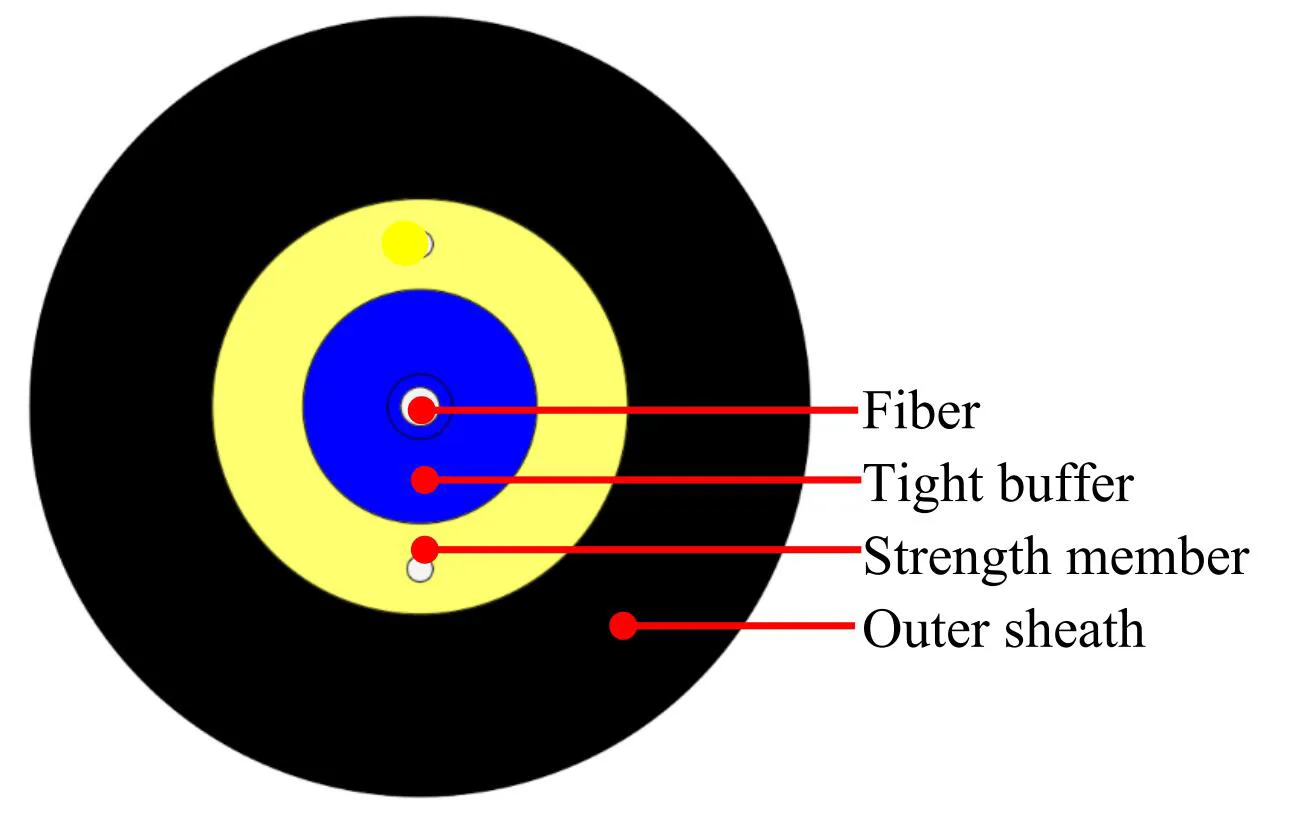

Кабелийн барилга:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Эд зүйлс		Үзүүлэлтүүд
Хатуу буфер эслэг	Шилэн эсийн тоо	1
	Шилэн төрлийн	G.657A1
	Шилэн өнгө	Цэнхэр
	Материал	LSZH
	Диаметр	Φ0.9 ± 0.05мм
	Хатуу буфер Өнгө	Цагаан
Хүчний гишүүн	Материал	Полиэфир утас
Гаднах бүрээс	Материал	LSZH
	Диаметр	Φ3.0 ± 0.2 мм
	Гаднах бүрхүүлийн өнгө	Шар
Бэхний тэмдэг	Өнгө	Хар

Шилэн шинж чанар:

Кабелийн утаснуудын бүх шинж чанар (дууссан кабелийн утас) нь дор хаяж ITU-T G.657A1 зөвлөмжийн дагуу байх ёстой бөгөөд дараах байдалтай байна.

Зүйл	Тодорхойлолт
Шилэн төрлийн	Ганц горим
Шилэн материал	Допингтой цахиур
Сунгах коэффициент @ 1310 нм @ 1383нм @ 1460нм @ 1550 нм @ 1625нм	≤ 0.35 дБ/км ≤ 0.35 дБ/км ≤ 0.25 дБ/км ≤ 0.21 дБ/км ≤ 0.23 дБ/км
Кабель таслах долгионы урт	≤ 1260 нм
Тэг тархалтын долгионы урт	1300 ~ 1324 нм
Тэг тархалттай налуу	≤ 0.092 ps/(нм².км)
PMD @ 1550 нм	≤0.1 ps/км^1/2
Хроматик дисперс @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 ps/(нм. км) ≤5.3 ps/(нм. км) ≤18.0 ps/(нм. км) ≤22 ps/(нм. км)
Горим талбайн диаметр @ 1310 нм	8.8±0.4um
Гол / Бүрээстэй төвлөрсөн алдаа	≤ 0.5 мм
Бүрээсний диаметр	125.0 ± 0.7 um
Бүрээсний дугуй бус байдал	≤5%
Үндсэн бүрхүүлийн диаметр	242 ± 7 um
Concentricity Primary Coating / Coating	≤10 мкм
Дугуй бус бүрэх	≤0.7%
Кабелийн гулзайлтын алдагдал бүхий сулрал 1 эргэлт 1 радиус 10мм 10 эргэлт 1 радиус 15мм	1550нм ≤Δ0.75дБ/км 1625нм ≤Δ1.5дБ/км 1550нм ≤Δ0.25дБ/км 1625нм ≤Δ1.0дБ/км

Үйлдвэрлэл ба чанарын хяналт

Orientalfiber 3мм дугуй кабель SC/APC-SC/UPC нөхөөсийн утас бүр нь 100% үйлдвэрийн туршилтанд хамрагддаг бөгөөд үүнд оруулсны алдагдал болон буцаалтын алдагдлыг баталгаажуулдаг. Orientalfiber нь үйлдвэрлэлийн үйл явцтай Хятадын үйлдвэрийн хувьд багцын чанарын тогтвортой байдлыг хангахад анхаарч ажилладаг бөгөөд энэ нь томоохон хэмжээний худалдан авалт, инженерийн төслүүдэд чухал ач холбогдолтой юм.

Orientalfiber Manufacturing Strength-ийн тухай

Jiangsu Xuben Photoelectric Technology Co., Ltd нь дотоод шилэн кабель, гадаа кабель, ODN оптик бүрэлдэхүүн хэсэг, оптик сүлжээний тоног төхөөрөмжийг хамарсан дөрвөн үйлдвэртэй групп компани юм. Үйлдвэрлэлийн нийт талбай нь 15,000 хавтгай дөрвөлжин метр бөгөөд жилд 20 сая ам.долларын бүтээгдэхүүн үйлдвэрлэдэг.

Тус компани нь харилцаа холбооны операторууд, өргөн нэвтрүүлгийн системүүд, үйлдвэрлэлийн харилцаа холбооны төслүүдэд зориулсан шилэн кабелийн сүлжээний иж бүрэн шийдлээр хангадаг. Бүтээгдэхүүнийг эрчим хүчний систем, төмөр замын транзит, хурдны зам, томоохон хэмжээний дэд бүтцийн сүлжээнд өргөн ашигладаг.

ISO9001 чанарын удирдлагын тогтолцоо, ISO 45001 хөдөлмөрийн эрүүл мэнд, аюулгүй байдлын гэрчилгээтэй компани нь стандартчилсан үйлдвэрлэл, чанарын хяналтын үйл явцыг хөтлөн явуулдаг. Orientalfiber 3mm Round Cable SC/APC-SC/UPC нөхөөсийг дотоод болон олон улсын зах зээлд нийлүүлж, янз бүрийн дунд болон том инженерийн төслүүдийг дэмждэг.

Түгээмэл асуулт

SC/APC болон SC/UPC холбогчуудын хооронд ямар ялгаа байдаг вэ?

SC/APC холбогч нь өнцгийн төгсгөлтэй (ихэвчлэн 8 градус) тул арын тусгалыг багасгаж, өндөр нарийвчлалтай оптик системд тохиромжтой. SC/UPC холбогч нь хавтгай өнгөлсөн гадаргуутай бөгөөд ерөнхий сүлжээний холболтод ашиглагддаг.

Кабелийн уртыг өөрчлөх боломжтой юу?

Тиймээ, Orientalfiber 3мм дугуй кабель SC/APC-SC/UPC нөхөөсийн утаснууд нь өөр өөр суурилуулалтын шаардлагад нийцүүлэн тохируулсан уртыг дэмждэг.

Энэ нөхөөсийн утас нь дотоод орчинд тохиромжтой юу?

Тиймээ, LSZH хүрэмний материал нь үүнийг дотор, ялангуяа галын аюулгүй байдал, утаа бага ялгаруулах шаардлагатай орчинд ашиглахад тохиромжтой.

Холбогчийг хэдэн удаа дахин ашиглах боломжтой вэ?

Холбогч нь хэвийн ашиглалтын нөхцөлд 800 гаруй холболтын циклийг дэмжиж, оптикийн тогтвортой ажиллагааг хангадаг.
