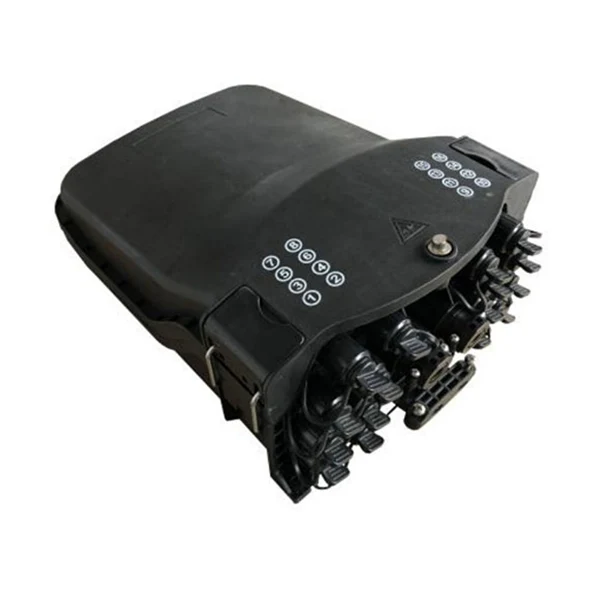

48 Fiber Core Урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцаг

Orientalfiber-ийн 48 Fiber Core урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцаг нь FTTX сүлжээний байршлыг оновчтой болгоход зориулагдсан мэргэжлийн түвшний шийдэл юм. Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн тэргүүлэх бүтээгдэхүүн болох энэхүү түгээлтийн хайрцаг нь шилэн залгах, хуваах, терминал холболтыг нэг, өндөр бат бөх хаалт болгон нэгтгэдэг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

48 цөмт урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцаг нь гадаа харилцаа холбооны инженерийн хувилбаруудад тусгайлан зориулагдсан. Хятадын Orientalfiber үйлдвэрлэгчийн инженерийн стандартын дагуу бүтээгдсэн бөгөөд бүтцийн найдвартай байдал, урт хугацааны үйл ажиллагааны тогтвортой байдалд гол анхаарлаа хандуулдаг. Бүтээгдэхүүний хаалт нь өндөр бат бэх PP эсвэл PC+ABS материалаар хийгдсэн бөгөөд ус, тоос шороо, хөгшрөлтийг тэсвэрлэх чадвартай. IP65 хамгаалалтын зэрэглэл бүхий энэ нь нарийн төвөгтэй, эрэлт хэрэгцээтэй орчинд ч дотоод шилэн кабелийн холболтын тогтвортой байдлыг хангадаг. Шилэн гулзайлтын радиусыг үр дүнтэй удирдах, кабелийн шугамыг эмх цэгцтэй болгох үүднээс дотоод бүтцийг оновчтой болгосон; Энэ нь урьдчилан холбосон адаптеруудтай бөгөөд янз бүрийн холбох тавиурын тохиргоог дэмждэг бөгөөд ингэснээр угсралтын үр ашгийг дээшлүүлж, засвар үйлчилгээний журмыг хялбаршуулдаг. Тулгуур суурилуулах, агаарт байрлуулах, хананд бэхлэх гэх мэт олон төрлийн суулгах аргыг дэмждэг - энэхүү түгээлтийн хайрцаг нь FTTH програмууд болон гадаа шилэн кабелийн сүлжээг байрлуулах өргөн хүрээний шаардлагад маш тохиромжтой.

Инженерийн техникийн үзүүлэлтүүд ба материалын бүрэн бүтэн байдал

Гадна харилцаа холбооны дэд бүтцийн хувьд материалын урт наслалт чухал юм. TheДорно дахины фибр 48 Fiber Core Урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцагбайгаль орчны янз бүрийн стрессийг эвдрэлгүйгээр даван туулахаар бүтээгдсэн.

Орон сууцны материал: Өндөр нөлөөлөлтэй PP (полипропилен) эсвэл PC+ABS (поликарбонат ба акрилонитрил бутадиен стирол) хольцоос механик хамгаалалт сайтай.
Байгаль орчинд тэсвэртэй: Чийг, ус нэвтэрдэггүй, тоос шороо, хөгшрөлтийн эсрэг байхаар бүтээгдсэн.
Оролтын хамгаалалт: Хамгаалалтын түвшин нь IP65-д хүрч, аадар бороо эсвэл өндөр чийгшилтэй үед дотоод эд ангиудыг хуурай, ажиллагаатай хэвээр байлгана.

Техникийн архитектур ба чадавхийн менежмент

Дотоод зохион байгуулалт48 Fiber Core Урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцагнь гулзайлтын радиусын хамгаалалт, дохионы сулрал, засвар үйлчилгээний ядаргаа үүсэхээс урьдчилан сэргийлэхийн тулд зохион байгуулалттай кабелийн чиглүүлэлтэд анхаарлаа хандуулдаг.

Оролт/гаралтын тохиргоо: 1 зууван оптик кабелийн оролт, 2 салаа кабелийн оролттой тул олон талт үндсэн кабелийн удирдлагыг хөнгөвчлөх боломжтой.
Адаптерийн интерфейс: Урьдчилан холбосон 16 адаптераар тоноглогдсон бөгөөд энэ нь хээрийн суурилуулалт, техникийн ажилтны хөдөлмөрийн зардлыг эрс багасгадаг.
Холбох тавиурын сонголтууд: Төрөл бүрийн хайлуулж залгах зуршил болон шилэн нягтыг тохируулах хоёр өөр төрлийн хамтарсан тавиурууд байдаг.
Дусал кабель хадгалах: Орон сууцны FTTH суурилуулалтын талбайн цэвэр байдлыг хангахад зайлшгүй шаардлагатай 50 метр хүртэлх 5 мм дугуй кабелийг удирдах чадвартай, нэмэлт уналтын кабель хадгалах тавиурыг байрлуулахад зориулагдсан.

Олон талт байршуулалтын хувилбарууд

Дорно дахины фибргэдгийг баталгаажуулдаг48 Fiber Core Урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцагүнэтэй өөрчлөлт хийхээс илүү одоо байгаа дэд бүтцэд дасан зохицдог. Олон төрлийн холбох аргуудыг дэмжих нь янз бүрийн газар нутагт тоног төхөөрөмжийг тогтмол ашиглах боломжийг олгодог:

Тулгуурт суурилуулсан: Хөдөө орон нутаг эсвэл нийтийн хэрэглээний шон дээр суурилсан байршуулалтад оновчтой.
Агаарт суурилуулсан: Барилга хоорондын кабелийн зайд тохиромжтой.
Хананд суурилуулсан: Хотын МДБ (Олон орон сууцны нэгдэл) эсвэл үйлдвэрийн барилгын фасадыг барихад зориулагдсан.

Тодорхойлолт

Урьдчилан холбосон оптик түгээлтийн хайрцаг нь хамгийн дэвшилтэт FTTX сүлжээний түгээлтийн зангилааны төхөөрөмж бөгөөд FTTX сүлжээнд хурдан бөгөөд найдвартай холболт, сайн хамгаалалт, менежментийг хангадаг.

Стандартуудыг дагаж мөрддөг

48 шилэн судалтай урьдчилан холбосон шилэн кабелийн түгээлтийн хайрцгийг дараах стандартын дагуу боловсруулж, үйлдвэрлэж, туршина.

ITU-T G.652	Онцлог шинж чанарууд нэг горимын шилэн кабелийн
IEC 60794-1-1	Оптик шилэн кабель-1-1-р хэсэг: Ерөнхий тодорхойлолт-Ерөнхий
IEC 60794-1-2	Оптик шилэн кабель-1-2-р хэсэг: Ерөнхий тодорхойлолт-Үндсэн оптик кабелийн туршилт журам

Үзүүлэлтүүд

Загвар: XB-16SX	Үзүүлэлтүүд	Тайлбар

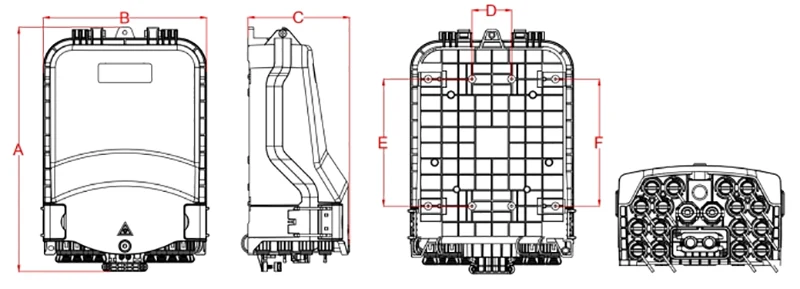

Гадаад хэмжээ(мм)	319.3214133(ABC)
Суурилуулалт нүхний байрлал (мм)	52166166(DxExF)
Өнгө	PANTONE 428C	Тохируулах боломжтой
Хэмжээ болон оптик кабелийн нүхний тоо хэмжээ	1 зууван оптик кабель оролт, 2 салбар оптик кабелийн оруулга ба 16 урьдчилан холбогдсон адаптер
Холимог хүчин чадал (Макс)	48	Тавиур А ,12х4=48, 2 давхар халуунд багасаж залгах хамгаалалтын ханцуй.
	64	B тавиур, 8x8=64, 1 давхарга халуунд багасаж залгах хамгаалалтын ханцуй.
	96	Тавиур С, 8х12=96, 1 давхарга халуунд багасаж залгах хамгаалалтын ханцуй.
	96	Тавиур D, тавиур E, 24x4=96, 2 давхар халуунд багасаж залгах хамгаалалтын ханцуй.
Микро PLC задлагч	1х2	Хуваагчийн хэмжээ: 60x7x4мм. А төрлийн болон төрөлд суулгаж болно E залгах тавиур, залгах тавиур бүрт 1 PC.
	1х4
	1х8
	1*16	Хуваагчийн хэмжээ: 60x12x4мм. А-1 төрөлд суулгаж болно, мөн төрөл E-1 залгах тавиур, залгах тавиур бүрт 1 PC.
руу хамгийн том кабелийн диаметр (мм)	ᴓ8~18
Хамгийн их салбар нүхний хэмжээ (мм)	ᴓ16
IP хамгаалалтын түвшин	IP65
Шатах чадвар	HB(Уламжлалт)	дагуу тохируулж болно шаардлага
Төвийг сахисан давс шүрших туршилт (NSS)	48 h	дагуу тохируулж болно шаардлага
