Бүх диэлектрик өөрөө дэмждэг ADSS агаарын шилэн кабель

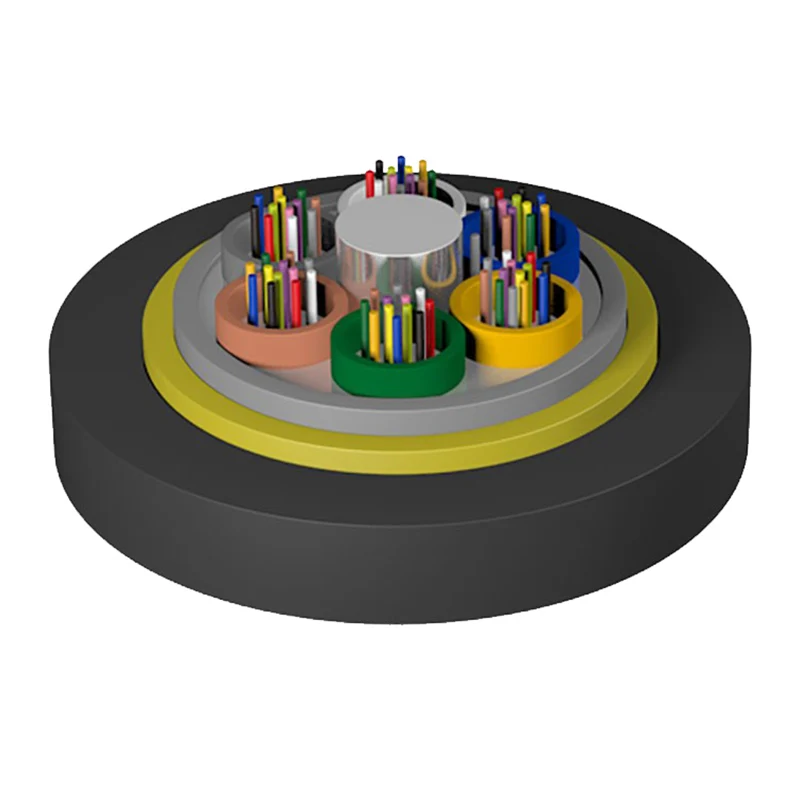

Бүх диэлектрик өөрөө дэмжигч ADSS агаарын шилэн кабель нь сул хоолойн давхаргын судалтай бүтэцтэй бөгөөд 250 μм оптик шилэн нь өндөр модультай материалаар хийгдсэн сул хоолойд бүрсэн бөгөөд сул хоолой нь ус нэвтэрдэггүй нэгдлээр дүүргэгдсэн байдаг. Сул хоолой (болон дүүргэгч олс) нь металл бус төвийн арматурын гол (FRP)-ийн эргэн тойронд эргэлдэж, авсаархан кабелийн судал үүсгэх ба кабелийн голын завсар нь ус хаах тосоор дүүргэгдсэн байдаг. Кабелийн голыг полиэтилен (PE) дотоод бүрээсээр шахаж, дараа нь арматурын зориулалтаар арамидаар хучиж, эцэст нь полиэтилен (PE) гадна бүрээс эсвэл цахилгаан хянах (AT) гадна бүрээсээр шахдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Инженерийн шилдэг ба үйлдвэрлэлийн сан

-ийн үйлдвэрлэлБүх диэлектрик өөрөө дэмждэг ADSS агаарын шилэн кабельгар урлалын сүнсэнд төвлөрдөг. Манай групп нь дотор/гадаа кабель, ODN-ийн бүрэлдэхүүн хэсэг, сүлжээний тоног төхөөрөмжийг хамарсан дөрвөн тусгай байгууламжийг ажиллуулж, эд анги бүр нь олон улсын хатуу стандартыг хангадаг.

Баталгаажсан чанар: Манай үйлдвэрлэлийн үйл явц ISO9001 болон ISO45001 гэрчилгээг дараалан авсан.
Дэлхий дахинд хүлээн зөвшөөрөгдсөн: Orientalfiber-ийн бүтээгдэхүүнийг дэлхийн хэмжээнд харилцаа холбооны операторууд болон радио/телевизийн салбарууд өргөнөөр ашигладаг бөгөөд энэ нь томоохон инженерийн төслүүдэд найдвартай байдлаа нотлон харуулж байна.

Техникийн үндсэн бүтэц

TheБүх диэлектрик өөрөө дэмждэг ADSS агаарын шилэн кабельнарийн төвөгтэй сул хоолойн давхаргын судалтай бүтцийг ашигладаг. Энэхүү загвар нь 250 микрон оптик утаснууд нь тусгай ус нэвтэрдэггүй нэгдлээр дүүргэсэн өндөр модультай хоолойн дотор хамгаалагдсан байдаг.

Бат бөх гишүүн: Төмөр бус FRP (Fiber Reinforced Plastic) төв цөм нь цахилгаан соронзон индукцээс сэргийлдэг.
Усны хаалт: Кабелийн гол хэсэг нь чийг орохоос сэргийлж ус хаах тосоор дүүргэгдсэн байдаг.
Арматур: Өндөр бат бэхтэй арамидын утсыг урт зайтай агаарт суурилуулахад шаардлагатай хурцадмал байдлыг хангах зорилгоор ашигладаг.
Гадна хамгаалалт: Цахилгаан талбайн эрчмээс хамааран бид Полиэтилен (PE) эсвэл Анти-Мөр (AT) гадна бүрхүүлээр хангадаг.

Худалдан авах ажиллагааны хэтийн төлөв: Холболтын бэрхшээлийг шийдвэрлэх

1. Live-Line суурилуулалт ба үр ашиг

Сүлжээний ашиглалтын гол асуудал бол цахилгаан тасалдлын зардал юм. TheБүх диэлектрик өөрөө дэмждэг ADSS агаарын шилэн кабель-аасДорно дахины фибрцахилгааныг унтраахгүйгээр суурилуулж, ашиглалтын сул зогсолт, үйлчилгээний байгууллагуудын хөдөлмөрийн зардлыг эрс багасгадаг.

2. Байгаль орчныг тэсвэрлэх чадвар, механик хүч чадал

1000 м-ээс дээш урттай энэ кабель нь мөсний ачаалал, салхины хурдыг тэсвэрлэх чадвартай. Түүний хөнгөн хийц нь одоо байгаа цамхаг, тулгуур дээрх механик ачааллыг бууруулж, цахилгаан дамжуулах шугамын бүтцийн бүрэн бүтэн байдлыг хангадаг.

3. Өндөр хүчдэлийн нийцтэй байдал ба урт наслалт

TheБүх диэлектрик өөрөө дэмждэг ADSS агаарын шилэн кабельӨндөр хүчдэлийн орчинд тусгайлан бүтээгдсэн. 110кВ ба 220кВ-ын шугамын хувьд манай AT (Anti-tracking) бүрээсийг ашиглах нь цахилгааны элэгдлээс сэргийлж, дизайны ашиглалтын хугацааг 30 гаруй жилээр хангадаг.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Техникийн параметрүүд

Ref. Гаднах диаметр (мм)	Ref. Жин (кг/км)		Rec. Өдөр тутмын макс. Ажлын хурцадмал байдал (кН)	Хамгийн их зөвшөөрөгдөх ажлын хурцадмал байдал (кН)	Хагарлын хүч (кН)	Хүчтэй гишүүн CSA (мм2)	Уян хатан байдлын модуль (кН/мм2)	Дулааны тэлэлтийн коэффициент ×10-6/К	Тохиромжтой зай (NESC стандарт, м)
Ref. Гаднах диаметр (мм)	PE бүрээс	AT бүрээс	Rec. Өдөр тутмын макс. Ажлын хурцадмал байдал (кН)	Хамгийн их зөвшөөрөгдөх ажлын хурцадмал байдал (кН)	Хагарлын хүч (кН)	Хүчтэй гишүүн CSA (мм2)	Уян хатан байдлын модуль (кН/мм2)	Дулааны тэлэлтийн коэффициент ×10-6/К	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Хадгалах/Ашиглалтын температур: -40℃-+70℃

Оптик шинж чанар

Шилэн кабелийн төрөл	（+20℃）				зурвасын өргөн		тоон диафрагм	Оптик кабелийн долгионы уртыг таслана
Шилэн кабелийн төрөл	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	тоон диафрагм	Оптик кабелийн долгионы уртыг таслана
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125 микрон	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---

Жич:

а. ADSS кабелийн зөвхөн нэг хэсгийг хүснэгтэд жагсаасан байгаа бөгөөд бусад зайтай ADSS кабель нь лавлагааны маягтын борлуулалтын хүмүүс байж болно.

б. Хүснэгтийн үзүүлэлтүүдийг өндрийн зөрүүгүй, суурилуулалтын уналт 1% байх нөхцөлд авсан болно.

в. Шилэн эсийн тоо 2-оос 72, утаснуудын тодорхойлолт нь үндэсний стандартад нийцдэг

Хэрэглээ: Өөрөө дэмжигч Антен

Гол шинж чанар ба гүйцэтгэл

Хамгийн оновчтой хэмжээс: Жижиг кабелийн диаметр нь салхи, мөс зэрэг хүрээлэн буй орчны хүчин зүйлийн нөлөөллийг бууруулдаг.

Дээд зэргийн суналтын шинж чанарууд: Арамидын утаснуудын нарийн хэмжээг төсөл тус бүрээр тодорхой хугацааны шаардлагад нийцүүлэн тооцдог.

Дагаж мөрдөх: Манай ADSS кабель нь IEEE 1222 болон IEC 60794-1 стандартад бүрэн нийцдэг.

Дулааны тогтвортой байдал: Ашиглалтын янз бүрийн температурт маш сайн гүйцэтгэлийг хадгална.

Стратегийн хэрэглээ

Бүх диэлектрик өөрөө дэмжигч ADSS агаарын шилэн кабелийг дараахь тохиолдолд илүүд үздэг.

Харилцаа холбоо: Тээвэрлэгчийн түвшний магистраль шугам ба дотоод сүлжээний өгөгдөл дамжуулах.

Цахилгаан хангамж: Янз бүрийн түвшний өндөр хүчдэлийн цахилгаан дамжуулах шугам (10кВ-оос 220кВ хүртэл).

Аж үйлдвэрийн дэд бүтэц: Цахилгаан эрчим хүч, төмөр зам, хурдны зам дахь урд талын холболтууд.

Байнга асуудаг асуултууд (FAQ)

А: Янз бүрийн хүчдэлийн түвшинд гадна бүрхүүлийн материалыг хэрхэн тодорхойлдог вэ?

Х: 10кВ ба 35кВ-ын цахилгааны шугамд полиэтилен (PE) бүрээсийг ихэвчлэн ашигладаг. 110кВ ба 220кВ-ын шугамын хувьд бид унжсан цэгийн цахилгаан талбайн хүчийг тооцоолж, эвдрэлээс урьдчилан сэргийлэхийн тулд AT (Anti-tracking) гадна бүрхүүлийг ашигладаг.

Асуулт: Orientalfiber ADSS кабелийн хамгийн дээд хүчин чадал хэд вэ?

Х: Төслийн шаардлагаас хамааран урт нь өөр өөр байдаг ч бүх диэлектрик өөрөө дэмжигч ADSS агаарын шилэн кабелийг 1000м-ээс дээш зайд зориулж загварчлах боломжтой.

Асуулт: Энэ кабелийг одоо байгаа цахилгааны цамхаг дээр ашиглаж болох уу?

Х: Тийм ээ. Энэ нь хөнгөн жинтэй, металл бус учраас одоо байгаа эрчим хүчний хуваарилалт, дамжуулах дэд бүтцэд томоохон жин нэмэхгүйгээр харилцаа холбооны чадавхийг нэмэгдүүлэхэд тохиромжтой.
