Гибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTS

Гибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTS нь нэг кабельд оптик утас, зэс дамжуулагчийг хослуулан эрчим хүч, дохио дамжуулахад зориулагдсан. Хятадад төвтэй ханган нийлүүлэгч, үйлдвэрлэгч Orientalfiber-ийн үйлдвэрлэсэн энэхүү GDTS кабель нь төв металлын бат бэх элемент, хамгаалалтын нэгдлээр дүүргэсэн сул хоолой, атираат ган туузан хуягтай бөгөөд бүгд эдэлгээ сайтай PE гадна бүрхүүлээр хамгаалагдсан байдаг. Энэ нь хатуу ширүүн орчинд найдвартай ажиллагаатай байхаар бүтээгдсэн бөгөөд суваг болон дээд талын суурилуулалтыг хоёуланг нь дэмжиж, түгээх суурь станцын систем, үйлдвэрлэлийн сүлжээг байрлуулах ажлыг хялбарчилж, худалдан авалт, барилгын зардлыг бууруулна.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Дорно дахины фибр үйлчилгээ үзүүлдэгГибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTS, өндөр хурдны өгөгдөл дамжуулах, найдвартай эрчим хүчний хангамжийг нэг бүтцийн нэгж болгон нэгтгэх зориулалттай тусгай шийдэл юм. Энэхүү нийлмэл кабель нь орчин үеийн харилцаа холбооны дэд бүтцийн хөгжиж буй эрэлт хэрэгцээг хангах, ялангуяа орон зайн хэмнэлт, оновчтой суурилуулалт чухал байгаа газруудад зориулагдсан болно.

Бүтээгдэхүүний тойм ба материалын найрлага

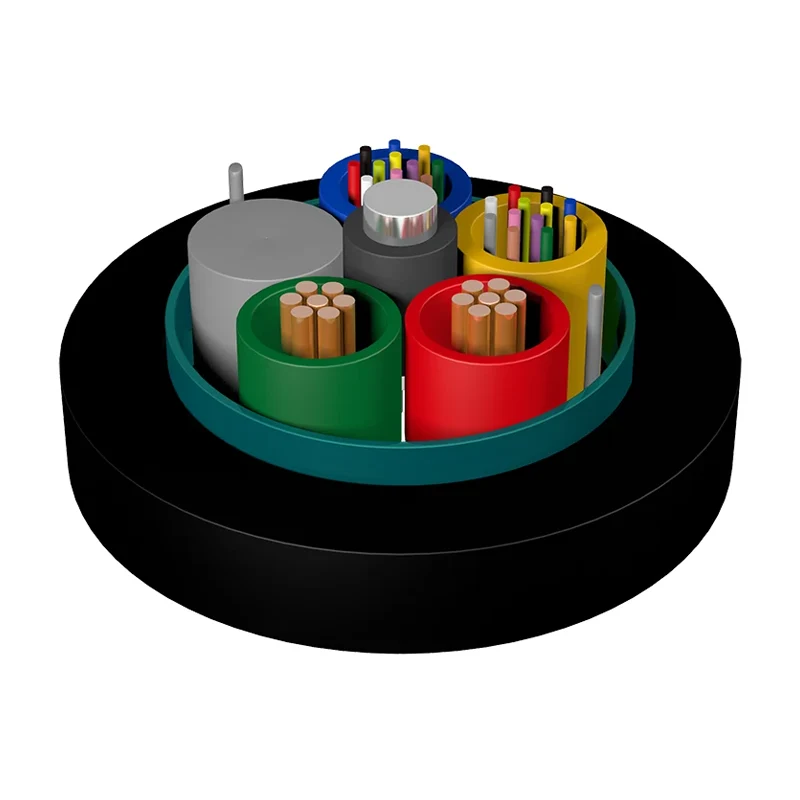

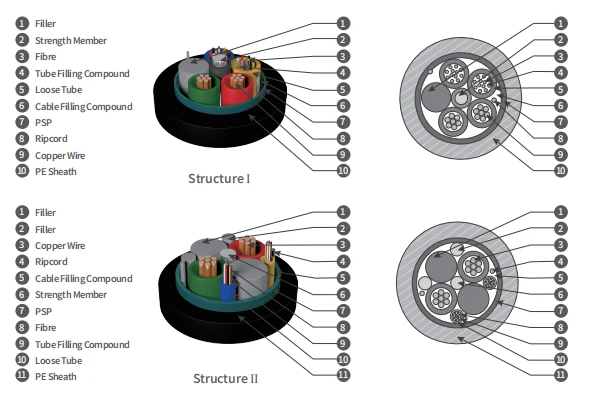

TheГибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTSнарийн төвөгтэй олон давхаргат архитектурыг ашигладаг. Үндсэндээ металл арматур нь шаардлагатай суналтын бат бэхийг хангадаг. Энэ төвийн эргэн тойронд оптик утас, хамгаалалтын дүүргэгч нэгдлүүдийг байрлуулсан өндөр модультай хуванцараар хийсэн сул хоолой байдаг.

Эдгээр хоолойнуудын хажууд цахилгааны тусгай шаардлагад нийцүүлэн тохируулсан тусгаарлагдсан зэс утсыг нэгтгэсэн болно. Энэхүү үндсэн угсралт нь атираат ган туузаар хамгаалагдсан бөгөөд энэ нь механик нөлөөлөл болон мэрэгчдийн эвдрэлээс найдвартай хамгаалалтыг өгдөг. Бүх бүтэц нь удаан эдэлгээтэй полиэтилен (PE) гадна бүрхүүлээр хийгдсэн бөгөөд байгаль орчны хүнд нөхцөлд удаан хугацааны тогтвортой байдлыг хангана.

Техникийн гол давуу талууд

Нэгдсэн эрчим хүч ба дохио:Зэс дамжуулагч ба оптик утаснуудыг нэгтгэснээрГибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTSкабелийн архитектурыг хялбаршуулж, тусдаа эрчим хүчний шугам тавих шаардлагагүй болно.
Механик уян хатан байдал:Атираат ган соронзон хальсны хуяг, металл бат бөх элемент нь өндөр хүчдэлийн орчинд, түүний дотор суваг, дээд талын суурилуулалт зэрэгт найдвартай ажиллах боломжийг олгодог.
Байгаль орчны тогтвортой байдал:Сул хоолойн дизайн, чийгэнд тэсвэртэй дүүргэгч нь утаснуудыг температурын хэлбэлзэл, ус нэвтрэхээс хамгаалдаг.
Үйл ажиллагааны үр ашиг:Алсын зайн тоног төхөөрөмжийн цахилгаан хангамжийг төвлөрүүлснээр орон нутгийн цахилгаан станцын зохицуулалтын хэрэгцээг багасгаж, урсгал засварын хуваарийг хялбаршуулдаг.

Хэрэглээний үндсэн хувилбарууд

Түгээмэл суурь станцын систем (BBU-аас RRU)

Үндсэн хэрэглээний тохиолдолДорно дахины фибрGDTS кабель нь тогтмол гүйдлийн алсын цахилгаан хангамжийн систем дэх Барилгын үндсэн зурвасын нэгж (BBU) болон алсын радио нэгж (RRU) хоорондын холболт юм. Энэ нь өндөр зурвасын дохиог нэгэн зэрэг дамжуулах, шаардлагатай цахилгаан эрчим хүчийг алсын антенны нэгжүүдэд хүргэх боломжийг олгодог.

Хотын дэд бүтэц, аж үйлдвэрийн сүлжээ

Харилцаа холбооноос гадна энэГибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTSТөмөр замын транзит, хурдны замын хяналтын систем, орон нутгийн эрчим хүчний эх үүсвэр байхгүй эсвэл суурилуулахад хэцүү ухаалаг сүлжээний эрчим хүчний хуваарилалтад суурилуулсан.

Төслийн хэрэгжилт ба зардлын менежмент

-ийг ашигланГибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTSтөслийн нийт зардлыг мэдэгдэхүйц бууруулахад хувь нэмэр оруулдаг. Шаардлагатай материалын хэмжээг бууруулж, суурилуулах хугацааг богиносгосноор операторууд худалдан авалт, барилгын ажлын зардлыг бууруулж чадна. Энэхүү хялбаршуулсан арга нь хөл хөдөлгөөн ихтэй хоолой, кабелийн тавиур дахь физик ул мөрийг багасгадаг.

Дорно дахины фибр (Jiangsu Xuben Photoelectric Technology) тухай

Jiangsu Xuben Photoelectric Technology Co., Ltd группын нэг хэсэг болгон,Дорно дахины фибрнь дотор/гадаа кабель болон ODN эд анги үйлдвэрлэх зориулалттай 15,000 квадрат метр талбайтай дэд бүтцийн хүрээнд үйл ажиллагаа явуулдаг. Жилд 20 сая ам.долларын бүтээгдэхүүн үйлдвэрлэдэг тус компани ISO9001, ISO45001 зэрэг олон улсын хатуу стандартыг мөрддөг. Манай үйлдвэрлэлийн үйл явц нь дэлхийн хэмжээнд томоохон хэмжээний инженерийн төслүүдийг дэмжиж, нарийвчлал, мэргэжлийн зэрэглэлийн бат бөх чанарыг анхаарч үздэг.

Байнга асуудаг асуултууд

1. Зэс утасны техникийн үзүүлэлтүүдийг өөрчилж болох уу?

Тийм ээ, доторх зэс дамжуулагчийн тоо, хэмжүүрГибрид оптик ба цахилгаан утастай сул хоолойн кабель GDTSалсын тоног төхөөрөмжийн тодорхой хүчдэл, гүйдлийн шаардлагад үндэслэн тохируулж болно.

2. Энэ кабелийг суурилуулах хязгаарлалт нь юу вэ?

GDTS эрлийз кабель нь уян хатан, дамжуулах хоолой (суваг) байрлуулах ба агаарын (агаарын) суурилуулалтад зориулагдсан бөгөөд тохирох суналтын тоног төхөөрөмжийг ашигласан тохиолдолд.

3. Ган туузан хуяг нь уян хатан байдалд хэрхэн нөлөөлдөг вэ?

Атираат ган тууз нь бутлахаас ихээхэн хамгаалдаг бол кабель нь тооцоолсон гулзайлтын радиусыг хадгалдаг бөгөөд энэ нь хотын харилцаа холбооны сувагт стандарт суурилуулах боломжийг олгодог.

Онцлогууд

● Механик болон температурын сайн үзүүлэлт;

● Оптик-цахилгаан хосолсон загвар нь цахилгаан хангамж, дохио дамжуулах асуудлыг шийдэж, тоног төхөөрөмжийн цахилгаан хангамжийн төвлөрсөн хяналт, засвар үйлчилгээ;

● Эрчим хүчний хангамжийн зохицуулалтыг сайжруулж, эрчим хүчний хангамжийн зохицуулалт, засвар үйлчилгээг бууруулдаг;

● Худалдан авалтын зардлыг бууруулж, барилгын зардлыг хэмнэдэг;

● Түгээмэл суурь станцын тогтмол гүйдлийн алсын цахилгаан хангамжийн системд BBU болон RRU хооронд холболт хийхэд голчлон ашигладаг;

● Дамжуулах хоолой болон агаарын шугамд суурилуулахад тохиромжтой

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Техникийн шинж чанар

Төрөл	О.Д. (мм)	Жин (Кг/км)	Суналтын бат бэх Урт/богино хугацаа (N)	Бутлах Урт/богино хугацаа (N/100мм)	Бүтэц
GDTS-02-24Xn+2×1.5	11.6	157	600/1500	300/1000	Бүтэц I
GDTS-02-24Xn+2×2.5	12.5	190	600/1500	300/1000	Бүтэц I
GDTS-02-24Xn+2×4.0	14.6	241	600/1500	300/1000	Бүтэц II
GDTS-02-24Xn+2×5.0	15.0	282	600/1500	300/1000	Бүтэц II
GDTS-02-24Xn+2×6.0	15.7	300	600/1500	300/1000	Бүтэц II
GDTS-02-24Xn+2×8.0	16.9	383	600/1500	300/1000	Бүтэц II

Жич:

1. Xn нь утаснуудын төрлийг хэлнэ.

2. 2*1.5/2*2.5/2*4.0/2*6.0/2*8.0 нь зэс утасны тоо хэмжээ, хэмжээг заана.

3. Өөр өөр тоо хэмжээ, зэс утас бүхий эрлийз кабель хүсэлтийн дагуу нийлүүлж болно.

4. Хүсэлтийн дагуу өөр өөр утастай хайбрид кабелийг нийлүүлж болно.

Дамжуулагчийн цахилгааны гүйцэтгэл

Хөндлөн огтлол (мм2)	Макс. Нэг дамжуулагчийн тогтмол гүйдлийн эсэргүүцэл (20 ℃)(Ω/км)	Тусгаарлалтын эсэргүүцэл (20℃)(МΩ.км)	Диэлектрик хүч KV, DC 1мин Диэлектрик хүч KV, DC 1min
Хөндлөн огтлол (мм2)		Кондуктор бүрийн хооронд болон бусад кабельд холбогдсон металл элементүүд	хооронд дамжуулагчид	Кондукторын хооронд ба металл хуяг	Кондукторын хооронд болон ган утас
1.5	13.3	5000-аас багагүй	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
