Олон зориулалттай түгээлтийн шилэн кабель (≥24f)

Хятад дахь мэргэжлийн үйлдвэрлэгч, ханган нийлүүлэгчийн хувьд Orientalfiber нь өндөр нягтралтай, олон хувилбарт суурилуулалтад зориулагдсан, өндөр чанартай, олон зориулалттай түгээлтийн шилэн кабелийг (≥24f) санал болгодог. Олон цөмт дэд нэгжүүд (Φ900μm нягт буфертэй оптик утас, арамид утас) ба металл бус төвийн бат бөх элементтэй энэхүү кабель нь галд тэсвэртэй, усны хамгаалалттай, хэт ягаан туяаны хамгаалалттай PVC эсвэл LSZH бүрээстэй байдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хятадад төвтэй олон зориулалттай түгээлтийн шилэн кабелийн (≥24f) тэргүүлэгч нийлүүлэгч Orientalfiber-д тавтай морил. Манай үйлдвэр нь G652D, G657A1/A2, OM3, OM4, multimode төрлийн 24-144 ширхэг утас үйлдвэрлэдэг. Энэхүү олон судалтай түгээлтийн кабель нь нягт буферт утас, арамид утас, төмөр бус төвийн арматурыг ашиглан 400/1320Н хүртэл урт/богино хугацааны суналтын бат бэх, 300/1000Н/100 мм-ийн бутлах эсэргүүцлийг өгдөг. Хэрэв та барилгын үндсэн шугамын хуваарилалт эсвэл өндөр нягтралтай нөхөөс хийх зориулалттай түгээлтийн шилэн кабель худалдаж авах шаардлагатай бол манай бүтээгдэхүүн нь -20 ° C-аас + 60 ° C хүртэл найдвартай ажиллах 20D болон статик 10D динамик гулзайлтын радиусыг баталгаажуулдаг.Orientalfiber-тэй холбоо барина ууӨнөөдөр манай үйлдвэрээс олон зориулалттай түгээлтийн шилэн кабель (≥24f)-ийг өрсөлдөхүйц үнэ, техникийн дэмжлэг авах зорилгоор шууд худалдан авах.

Онцлог шинж чанарууд

Металл бус бат бэхийн элементийн бүтэц нь кабелийг илүү их суналтын бат бэхийг тэсвэрлэдэг

Хатуу буфер шилэн галд тэсвэртэй маш сайн үзүүлэлттэй

Арамидын утас нь кабелийг маш сайн суналтын бат бэх болгодог

Гаднах материал нь зэврэлтэнд тэсвэртэй, ус нэвтэрдэггүй, хэт ягаан туяанд тэсвэртэй, галд тэсвэртэй, байгаль орчинд ээлтэй.

Хэрэглээ

Кабелийн хуваарилалтын зориулалт

Барилга дахь үндсэн хуваарилах кабель

Олон оптик шилэн патчкорд

Стандартууд

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 гэх мэт стандартуудыг хангана.Энгийн PVC бүтээгдэхүүнээс гадна UL OFNR, OFNP сертификатыг давсан бүтээгдэхүүнүүд бас бий. LSZH бүтээгдэхүүнүүд нь IEC60332-1 эсвэл IEC60332-3C-ийг хангахын тулд өөр өөр материалыг ашигладаг.

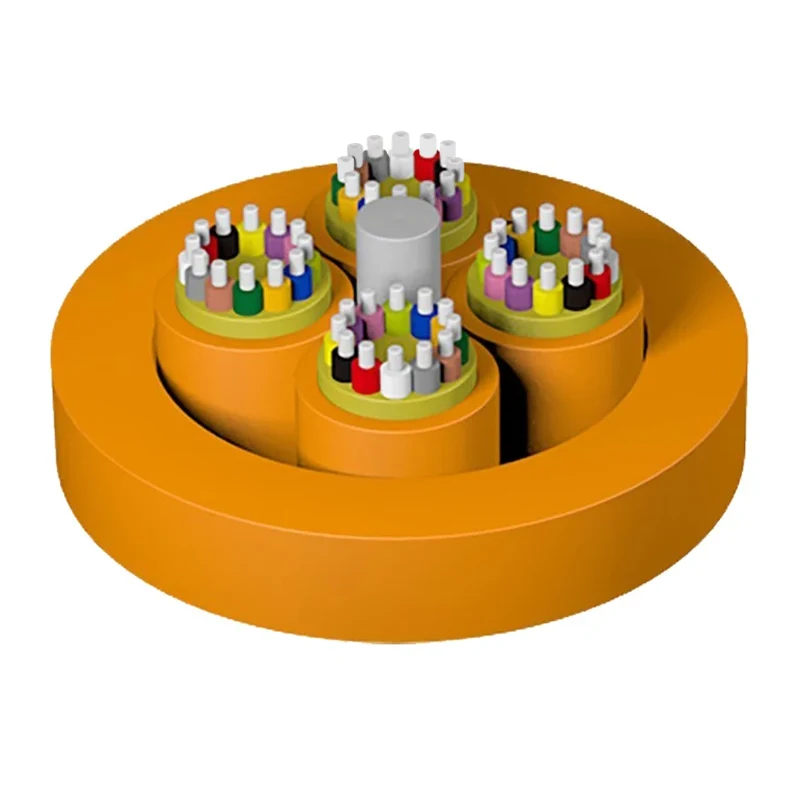

Бүтцийн зураг

1. Шилэн утас

2. Дэд нэгж

3. Арамидын утас

4. Төвийн хүчний гишүүн

5. Хүрэм

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Техникийн параметрүүд

Кабелийн загвар	Кабелийн диаметр (Ref) (мм)	Кабелийн жин (Ref) (кг/км)		Суналтын бат бэх Урт/Богино хугацаа (Н)	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Динамик/Статик (мм)
Кабелийн загвар	Кабелийн диаметр (Ref) (мм)	PVC хүрэм	LSZH хүрэм	Суналтын бат бэх Урт/Богино хугацаа (Н)	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Динамик/Статик (мм)
24	12.3±0.5	117	124	200/660	300/1000	20D/10D
36	14.5±0.5	171	180	200/660	300/1000	20D/10D
48	14.8±0.5	161	170	400/1320	300/1000	20D/10D
72	17.5±0.5	244	254	400/1320	300/1000	20D/10D
96	20.7±0.5	351	366	400/1320	300/1000	20D/10D
144	24.8±0.5	443	451	400/1320	300/1000	20D/10D

Оптик шинж чанар

Шилэн төрлийн	Сунгах				OFL	Үр дүнтэй горимын зурвасын өргөн	10 Гбит/с Ethernet холболтын урт	Хамгийн бага гулзайлтын радиус
Нөхцөл байдал	1310/1550нм		850/1300нм		850/1300нм	850нм	850нм	/
Ердийн үнэ цэнэ	Хамгийн их утга	Ердийн үнэ цэнэ	Хамгийн их утга		850/1300нм	850нм	850нм	/
Нэгж	дБ/км	дБ/км	дБ/км	дБ/км	MHZ.km	MHZ.km	m	мм
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
