Uni-tube Металл бус агаар үлээгч бичил кабель

Энэхүү Uni-tube металл бус агаар үлээгч бичил кабель нь орчин үеийн харилцаа холбооны сүлжээнд өндөр нягтралтай шилэн кабелийг байрлуулах зориулалттай. БНХАУ-ын үйлдвэрлэгч, ханган нийлүүлэгчийн шийдлийн хувьд энэхүү бүтээгдэхүүн нь металл бус арматуртай хослуулсан авсаархан нэг хоолойт бүтэцтэй тул агаарт суурилуулахад тохиромжтой. Энэхүү загвар нь үндсэн суурь, хандалтын сүлжээ, FTTH програмуудын тогтвортой гүйцэтгэл, хялбар байршуулалт, урт хугацааны найдвартай байдалд анхаарлаа хандуулдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Uni-tube металл бус агаар үлээгч бичил кабелийг Хятад үйлдвэрээс нийлүүлэхийг хайж буй худалдан авагчдад зориулсан энэхүү бүтээгдэхүүн нь хөнгөн хийц, механик бат бөх, чийгийн хамгаалалтыг тэнцвэржүүлж, суурилуулах зардлыг бууруулж, шилэн сүлжээний бүтээн байгуулалтын үр ашгийг дээшлүүлэхэд тусалдаг.

Бүтээгдэхүүний тойм

Компакт, үр ашигтай бүтэц

Кабель нь өндөр модультай сул хоолой дотор 250 μм оптик утас (нэг горим эсвэл олон горим) байрлуулсан нэг хоолойт бүтцийг ашигладаг. Энэхүү загвар нь гаднах диаметрийг бага байлгахын зэрэгцээ өндөр шилэн нягтралтай байх боломжийг олгодог бөгөөд энэ нь ялангуяа бичил сувагт агаар үлээлгэх суурилуулахад тохиромжтой.

Металл бус дизайны давуу тал

Металл арматурын оронд арамидын утсыг ашигласнаар кабель нь цахилгаан соронзон интерференц (EMI) болон радио давтамжийн хөндлөнгийн оролцоо (RFI)-аас зайлсхийдэг. Энэ нь дохионы тогтвортой байдал чухал байдаг орчинд үүнийг практик сонголт болгодог.

Чийгийн хамгаалалт ба бат бөх чанар

Сул хоолой нь хоргүй ус нэвтэрдэггүй нэгдлээр дүүргэгдсэн бөгөөд чийг орохоос сэргийлдэг. HDPE гадна бүрхүүлтэй хослуулсан кабель нь чийглэг эсвэл газар доорх орчинд ч тогтвортой гүйцэтгэлийг хадгалдаг.

Гол онцлогууд

Хөндлөнгийн эсрэг үйл ажиллагаа

Бүрэн металл бус бүтэц нь сүлжээний нарийн төвөгтэй орчинд тохиромжтой цахилгаан соронзон болон радио давтамжийн хөндлөнгийн оролцоог арилгадаг.

Найдвартай механик хүч чадал

Арамидын утас арматур нь тогтвортой суналтын бат бэхийг хангаж, агаараар үлээлгэх суурилуулалтыг гэмтэлгүйгээр дэмждэг.

Тогтвортой хоолойн бүтэц

Чанга, сайн хяналттай хоолойн загвар нь суурилуулах, ажиллуулах явцад агшилт, хэв гажилтаас урьдчилан сэргийлэхэд тусалдаг.

Чийгийн эсэргүүцэл

Усны хамгаалалттай дүүргэгч нь чийг нэвчихээс удаан хугацаанд хамгаална.

Уян хатан, хөнгөн

Жижиг диаметр, хөнгөн жин нь ялангуяа нягт сувгийн системд тээвэрлэлт, суурилуулалтыг хөнгөвчилдөг.

Өндөр шилэн нягтрал

Оновчтой дотоод бүтэц нь авсаархан хэмжээтэй кабелийн дотор илүү олон ширхэг утас авах боломжийг олгож, орон зайн ашиглалтыг сайжруулдаг.

Хэрэглээ

Үндсэн сүлжээ

Үндсэн сүлжээний дэд бүтцэд өндөр хүчин чадалтай шилэн дамжуулахад тохиромжтой.

Сүлжээнд нэвтрэх

Хотын болон хотын захын түгээх сүлжээнд үр ашигтай байршуулалтыг дэмждэг.

FTTH (Гэрт шилэн утас)

Авсаархан хэмжээ, уян хатан байдал шаардлагатай сүүлийн милийн шилэн суурилуулалтад өргөн хэрэглэгддэг.

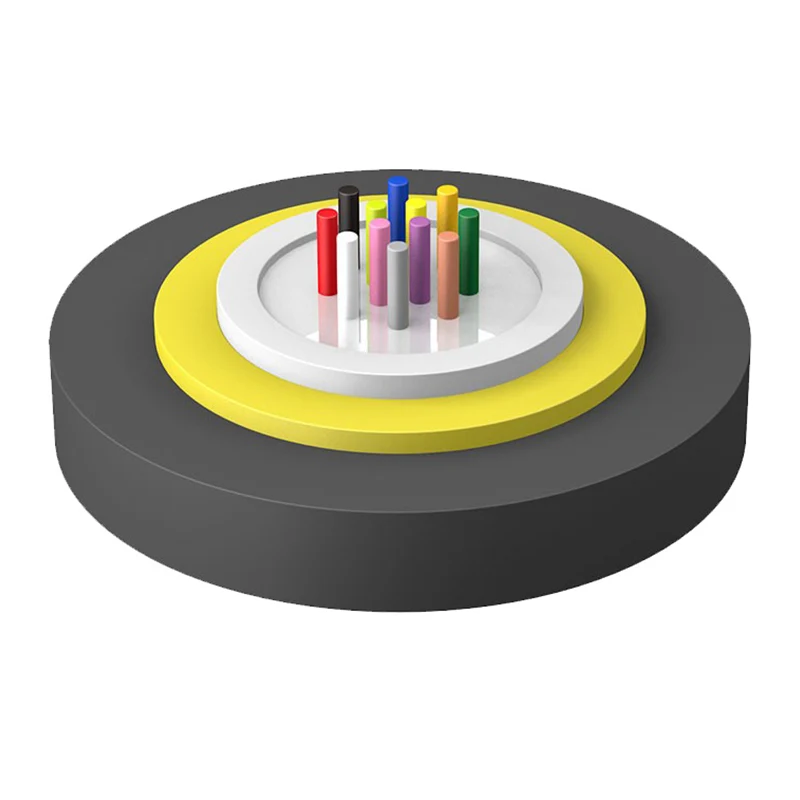

Бүтцийн дэлгэрэнгүй мэдээлэл

Кабелийн барилга

Шилэн
Хоолой дүүргэх нэгдэл
Сул хоолой
Арамидын утас (металл бус бат бэх гишүүн)
PE бүрээс (HDPE гадна хүрэм)

Uni-tube Non-metallic Air-blowing Micro Cable

Техникийн параметрүүд

Кабелийн төрөл

(2 ширхэгээр нэмэгдсэн)

Шилэн тоо

Кабелийн диаметр

(мм)

Кабелийн жин (Ref)

(кг/км)

Суналтын бат бэх

Урт/Богино хугацаа

(Н)

Бутлах эсэргүүцэл

Урт/Богино хугацаа

(N/100мм)

Гулзайлтын радиус

Статик/Динамик

(мм)

GCYXTY- 2~12Xn

2~12

3.5±0.3

60/150

150/450

10D/20D

GCYXTY- 14 ~ 24Xn

14~24

4.4±0.3

60/150

150/450

10D/20D

Хадгалах/Ашиглалтын температур: -30℃-+70℃

Оптик шинж чанар

Шилэн төрлийн	Сунгах (+20℃)				Дамжуулах зурвасын өргөн		Тоон диафрагм	Кабель таслах долгионы урт λcc
Шилэн төрлийн	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Тоон диафрагм	Кабель таслах долгионы урт λcc
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.657	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
50/125 микрон	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---
