Uni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабель

Orientalfiber нийлүүлэгчийн утаснууд нь нэг эсвэл олон горимтой, өндөр модультай PETG-ийн сул хоолойн горимд байрладаг. Хоолойнууд нь усанд тэсвэртэй дүүргэгч бодисоор дүүргэгдсэн байдаг. Хоолойн дээгүүр кабелийг ус үл нэвтрэхийн тулд уснаас хамгаалах материалыг хэрэглэнэ. Мөн шилэн хүчитгэсэн хуванцар (FRP) баар ороох. Нэг хоолойт металл бус гэрэлтүүлгийн мэрэгч амьтдын эсрэг шилэн кабель нь полиэтилен (PE) бүрээсээр хийгдсэн.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Найдвартай сүлжээний дэд бүтцийг эрэлхийлж буй мэргэжлийн хүний хувьд эрхээ олж авахUni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабельурт хугацааны үйл ажиллагааны тогтвортой байдалд чухал ач холбогдолтой.Дорно дахины фибр, Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн өргөн цар хүрээтэй үйлдвэрлэлийн чадавхиар дэмжигдсэн бөгөөд байгаль орчны ширүүн аюул заналхийллийг тэсвэрлэхийн тулд тусгай кабелийн дизайнаар хангадаг. Мэрэгч амьтдын хамгаалалтыг бүрэн диэлектрик бүтэцтэй нэгтгэснээр энэ кабель нь биологийн хөндлөнгийн оролцоо болон цахилгааны гүйдэлд өртөмтгий газруудад тасралтгүй өгөгдөл дамжуулах боломжийг олгодог.

1. Бүтээгдэхүүний тойм: GYQFXTY стандартыг тодорхойлох

TheUni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабель(GYQFXTY) нь суваг болон агаарт суурилуулах зориулалттай авсаархан, хөнгөн оптик шилэн кабель юм. Хамгаалахдаа ган тууз ашигладаг уламжлалт хуягт кабелиас ялгаатай нь энэ бүтээгдэхүүн нь шилэн арматуртай хуванцар (FRP) баарны тусгай давхаргыг ашигладаг. Энэхүү загвар нь давхар ашиг тустай байдаг: энэ нь металл бус, аянгад тэсвэртэй дүр төрхийг хадгалахын зэрэгцээ мэрэгч амьтдыг хазахаас хамгаалах физик саад болдог.

2. Эх сурвалжийн гол үнэ цэнэ: Худалдан авах ажиллагааны багууд яагаад Orientalfiber-ийг сонгодог вэ?

Худалдан авалтын хэлтэс нь бат бөх чанарыг суурилуулах зардалтай тэнцвэржүүлэх асуудалтай байнга тулгардаг.Дорно дахины фибрЭдгээр худалдан авалтын хүндрэлтэй асуудлуудыг дараахь байдлаар шийдвэрлэнэ.

Суурилуулалтын зардлыг бууруулсан:бүрэн диэлектрик шинж чанарUni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабельгазардуулга шаардлагагүй, ажлын цаг, материалын зардал хэмнэнэ гэсэн үг.
Нийлүүлэлтийн сүлжээний найдвартай байдал:Жилд 20 сая ам.долларын бүтээгдэхүүн үйлдвэрлэдэг, дөрвөн төрөлжсөн үйлдвэрүүдээрээ бид томоохон хэмжээний инженерийн төслүүдийг тогтвортой гүйцэтгэх хугацааг хангадаг.
Баталгаажсан чанарын хяналт:Манай үйлдвэрлэлийн үйл явц нь ISO9001 болон ISO45001 стандартын дагуу явагддаг бөгөөд кабелийн метр бүр олон улсын IEC 60794-1 стандартын шаардлагад нийцдэг.

3. Техникийн бүтцийн шинжилгээ

-ийн бүрэн бүтэн байдалUni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабельолон давхаргат хамгаалалтын стратегид оршдог:

Бүрэлдэхүүн хэсэг	Материал/Функц	Техникийн ашиг тус
Оптик шилэн	G.652D / G.657A / Олон горим	Бага унтралт, өндөр зурвасын өргөн.
Сул хоолой	Өндөр модуль PETG	Гидролизийн эсэргүүцэл ба шилэн хамгаалалт.
Мэрэгчдийн эсрэг давхарга	Боодолтой FRP баар	Өндөр суналтын бат бэх, механик хамгаалалт.
Гаднах бүрээс	Хар хэт ягаан туяанд тогтворжсон PE	Гадаа урт наслах цаг агаарын эсэргүүцэл.

4. Гүйцэтгэлийн үндсэн шинж чанарууд ба давуу талууд

Стандарт гаднах кабельтай харьцуулахадДорно дахины фибр Uni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабельтодорхой механик давуу талуудыг санал болгодог:

Аянгын дархлаа:Металл эд анги байхгүй нь цахилгаан соронзон хөндлөнгийн оролцоо (EMI) болон аянгын цохилтоос хамгаалдаг бөгөөд энэ нь цахилгаан дамжуулах шугамын зэргэлдээ суурилуулалтанд чухал ач холбогдолтой юм.
Хажуугийн даралтын эсэргүүцэл:FRP боолт нь бутлах өндөр эсэргүүцэлтэй тул дотоод утаснуудыг булшлах эсвэл чанга татах үед физик хэв гажилтаас хамгаална.
Чийгийн саад:Хоолойг дүүргэх нэгдэл ба ус хаах материалын хослол нь өндөр чийгшилтэй эсвэл үерт өртөмтгий орчинд ч кабель нь ажиллах боломжтой хэвээр байна.

5. Харьцуулсан давуу тал: Orientalfiber ба уламжлалт хуягт кабель

Атираат ган тууз (CST) нь мэрэгч амьтдаас хамгаалах нийтлэг арга боловч энэ нь ихээхэн жинтэй бөгөөд газардуулга шаарддаг. TheДорно дахины фибрМеталл бус арга нь хортон шавьжнаас сэргийлэхэд шаардагдах хатуу байдлыг алдагдуулахгүйгээр талбай дээр ажиллахад хялбар, илүү хөнгөн, уян хатан хувилбар юм.

6. Олон талын хэрэглээний хувилбарууд

TheUni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабельнайдвартай байдлыг тохиролцох боломжгүй янз бүрийн салбаруудад байрлуулсан:

Харилцаа холбоо:Хөдөө орон нутаг эсвэл ойн бүс дэх үндсэн болон хандалтын сүлжээг холбох.
Төмөр зам ба хурдны зам:Чичиргээ болон мэрэгч амьтад тархсан зам дагуух холбооны систем.
Цахилгаан эрчим хүч:Өндөр хүчдэлийн тулгуур дээр цахилгаан дамжуулах эрсдэлгүй найдвартай суурилуулалт.
Аж үйлдвэрийн LAN:Хүнд үйлдвэрийн бүсэд урд талын тоног төхөөрөмжийг холбох.

7. Байнга асуудаг асуултууд (FAQ)

Кабель нь төмөргүйгээр мэрэгч амьтдыг хэрхэн эсэргүүцдэг вэ?

FRP (Fiber Reinforced Plastic) баарны өндөр нягтралтай боодол нь мэрэгч амьтдад хазахад хэцүү хатуу, зүлгүүртэй гадаргууг үүсгэж, дотор нь сул хоолойг үр дүнтэй хамгаалдаг.

Энэ кабель шууд булшлахад тохиромжтой юу?

Үндсэндээ суваг болон агаарын хэрэглээнд зориулагдсан боловч түүний хажуугийн өндөр даралтын эсэргүүцэл нь металл бус шинж чанарыг шаарддаг хамгаалагдсан булсан орчинд ашиглах боломжийг олгодог.

Дорно дахины фибр нь хүссэн эслэгийн тоог гаргаж чадах уу?

Тиймээ, төрөлжсөн үйлдвэрлэгчийн хувьд бид тохируулж болноUni-tube металл бус гэрэлтүүлэг Мэрэгч амьтдын эсрэг шилэн кабельтаны төслийн үзүүлэлтүүдийг хангахын тулд тодорхой төрлийн утас, тоололтой.

Онцлог шинж чанарууд

Илүүдэл шилэн уртыг хянах нарийвчлал нь кабелийн механик болон температурын өндөр гүйцэтгэлийг хангадаг

Гидролизд тэсвэртэй өндөр бат бэх сул хоолой

Хоолойг дүүргэх тусгай найрлага нь эслэгийг чухал хамгаалалтаар хангадаг

Хажуугийн даралтын өндөр эсэргүүцэл ба уян хатан байдал

FRP-ийн ороосон давхарга нь кабелийн суналтын бат бөх чанарыг хангаж, сул ваннд сайн хамгаалалттай байдаг.

Полиэтиленийн гаднах бүрхүүл нь хэт ягаан туяанд тогтворжуулах чадвартай байдаг

Бүрэн диэлектрик кабель нь суурилуулалт, ашиглалтын явцад газардуулга хийх шаардлагагүй бөгөөд электрон нөлөөлөл, кабелийг арилгадаг

Стандартууд

GYQFXTY кабель нь YD/T 769-2010 стандарт болон IEC 60794-1 стандартад нийцдэг.

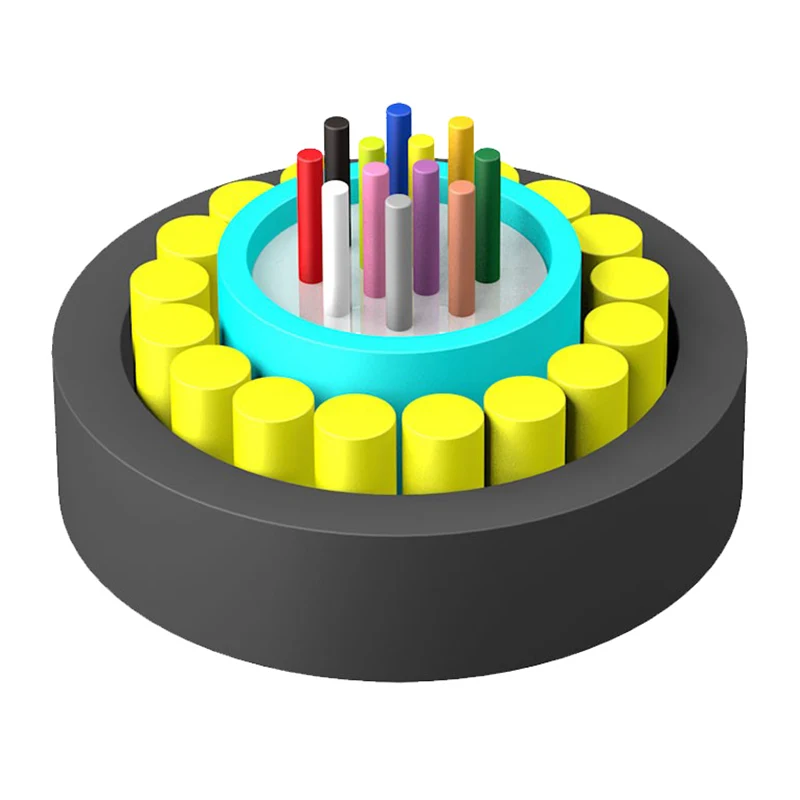

Бүтцийн зураг

1. Эслэг

2. Сул хоолой

3. FRP

4.Хоолой дүүргэгч материал

5. Кабель дүүргэгч материал

6.PE гадна бүрхүүл

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Техникийн параметрүүд

Кабелийн төрөл (2 ширхэгээр нэмэгдсэн)	Шилэн тоо	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа (N)	Бутлах эсэргүүцэл Урт/Богино хугацааны (N/100мм)	Гулзайлтын радиус Статик/Динамик (мм)
GYQFXTY-2~12Xn	2~12	66	600/1500	300/1000	10D/20D
GYQFXTY-14~18Xn	14~18	79
GYQFXTY-26~36Xn	26~36	86

Хадгалах/Ашиглалтын температур: -40℃-+70℃

Оптик шинж чанар

Шилэн төрлийн	Сунгах (+20℃)				Дамжуулах зурвасын өргөн		Тоон диафрагм	Кабель таслах долгионы урт λcc
Шилэн төрлийн	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Тоон диафрагм	Кабель таслах долгионы урт λcc
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125 микрон	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---

Жич:

а. Xn дагавар нь эслэгийн төрлийг илэрхийлдэг

б. Шилэн ба хоолойн өнгөний зохицуулалтыг өнгө тодорхойлох хүснэгтэд заасан болно

в. Нэг хоолойт металл бус гэрэлтүүлэгтэй мэрэгч амьтдын эсрэг шилэн кабель нь кабелийн ороомог сайн төлөвт байлгахын тулд гадаа 6 сараас дээш хугацаагаар хадгалах ёсгүй.
