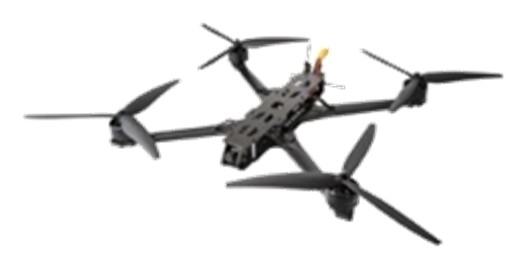

13 инчийн UAV

13 инчийн UAV нь стандарт бүтээгдэхүүн бөгөөд 20 км шилэн кабелийн бөмбөр болон 3 кг ачаатай, эсвэл 6~7 кг жинтэй утасгүй удирдлагатай. Энэ нь зардал багатай 20000mAh ли-ион батерейг ашигладаг бөгөөд хамгийн их ачаалалтай үед 20 минутын нислэг хийх боломжийг олгодог. UAV нь өндөр найдвартай электрон эд анги, гадаргуу дээр ус нэвтэрдэггүй бүрээстэй бусад хэсгүүдийг ашигладаг; Онгоцны их бие нь бат бөх бөгөөд хатуу ширүүн орчинд ажиллах чадвартай тул номлолын амжилтыг баталгаажуулдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

ҮндсэнIмэдээлэл

Зүйл	Spcification
Нислэгийн програм хангамж	Betaflight 4.4.3
Дээд хавтангийн зузаан	3 мм
Дунд зэргийн хавтангийн зузаан	3 мм
Доод хавтангийн зузаан	3 мм
Хүрээний материал	T300 нүүрстөрөгчийн эслэг
Гарны зузаан	8 мм
Тэнхлэг хоорондын зай	430 мм
Жин	1860 гр
Хяналтын давтамж	915 МГц
Видео давтамж	4.9 - 6.2 GHz
Хяналтын хүрээ	20 км
Санал болгож буй ачаалал	6 кг
Хамгийн их ачаалал	7 кг
Хамгийн их хурд	150 км/цаг
Хамгийн их өгсөх хурд	20 м/с
Хамгийн их буух хурд	25 м/с
Нислэгийн хамгийн өндөр өндөр	6000 м
Ашиглалтын температур	-20 хэмээс +45 хэм хүртэл
Салхины хамгийн их эсэргүүцэл	15 м/с
Санал болгож буй батерей	20000mAh Li-ion зай

ЦахилгаанПарметр

Зүйл	Тодорхойлолт
Хамгийн их оролтын хүчдэл	35.6 В
Хамгийн бага оролтын хүчдэл	22.2 В
Санал болгож буй оролтын хүчдэл	35.6 В
Хамгийн их гүйдэл (мотор бүрт)	79 А
Хамгийн их хүч (нэг мотор тутамд)	1990 В

HardwбайнаЖагсаалт

Зүйл	Тодорхойлолт
Хүрээ	13 инчийн SE хувилбар
Нислэг хянагч	STM32F405 ICM42688P FC
ESC	AM32 100 A 4-ин-1 ESC
Мотор	4214 660 кВ
Камер	Шөнийн хараа 1500 TVL
VTX	4.9-6.2 GHz 3 Вт
GPS	Луужинтай M10 GPS
Хүлээн авагч	ELRS 915 МГц
Антен	4.9-6.2 GHz 150 мм RHCP SMA
Сэнс	1309-3 ир
Агаар дахь шилэн терминал	Сонголттой
