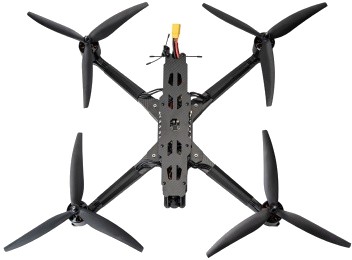

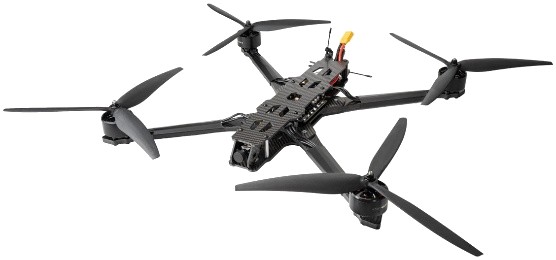

15 инчийн UAV

15 инчийн UAV нь холын зайн нислэг болон дунд зэргийн ачаалалд зориулагдсан өндөр найдвартай UAV платформ юм. Түүний онгоцны их бие нь маш өндөр бат бэх T300 карбон файберыг ашигладаг бөгөөд их биеийг бүхэлд нь маш бага резонанс, маш сайн тогтвортой байдлыг өгдөг. Өндөр хүчин чадалтай электрон эд ангиудыг хослуулсан нь нарийн төвөгтэй даалгавруудыг гүйцэтгэх чадвартай.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

ҮндсэнIмэдээлэл

Зүйл	Spcification
Нислэгийн програм хангамж	Betaflight 4.4.3
Дээд хавтангийн зузаан	3 мм
Дунд зэргийн хавтангийн зузаан	4 мм
Доод хавтангийн зузаан	4 мм
Хүрээний материал	T300 нүүрстөрөгчийн эслэг
Гарны зузаан	9 мм
Тэнхлэг хоорондын зай	650 мм
Жин	2850 гр
Хяналтын давтамж	915 МГц
Видео давтамж	4.9 - 6.2 GHz
Хяналтын хүрээ	20 км
Санал болгож буй ачаалал	8 кг
Хамгийн их ачаалал	10 кг
Хамгийн их хурд	130 км/цаг
Хамгийн их өгсөх хурд	15 м/с
Хамгийн их буух хурд	15 м/с
Нислэгийн хамгийн өндөр өндөр	6000 м
Ашиглалтын температур	-20 хэмээс +45 хэм хүртэл
Салхины хамгийн их эсэргүүцэл	15 м/с
Санал болгож буй батерей	35000mAh Li-ion зай

ЦахилгаанПарметр

Зүйл	Тодорхойлолт
Хамгийн их оролтын хүчдэл	33.6 В
Хамгийн бага оролтын хүчдэл	21.6 В
Санал болгож буй оролтын хүчдэл	33.6 В
Хамгийн их гүйдэл (мотор бүрт)	90 А
Хамгийн их хүч (нэг мотор тутамд)	3020 Вт

HardwбайнаЖагсаалт

Зүйл	Тодорхойлолт
Хүрээ	15 инчийн SE хувилбар
Нислэг хянагч	STM32F405 ICM42688P FC
ESC	BLS 4-8S тасралтгүй 120А (тэсрэлт 150А) 4IN1 ESC
Мотор	4720 480 кВ
Камер	Шөнийн хараа 1500 TVL
VTX	4.9-6.2 GHz 3 Вт
GPS	Байхгүй
Хүлээн авагч	ELRS 915 МГц
Антен	4.9-6.2 GHz 150 мм RHCP SMA
Сэнс	1507 -3 ир
Агаар дахь шилэн терминал	Сонголттой
