3мм дугуй кабель LC/UPC- LC/UPC нөхөөс утас

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

TheOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утаснь өндөр нягтралтай шилэн кабелийн нөхөөсийн орчинд зайлшгүй шаардлагатай бүрэлдэхүүн хэсэг юм. Jiangsu Xuben Photoelectric Technology группын дор байдаг Orientalfiber брэндийн үйлдвэрлэсэн эдгээр нөхөөсийн утаснууд нь 15,000 хавтгай дөрвөлжин метр талбай бүхий үйлдвэрлэлийн бааз, дэвшилтэт үйлдвэрлэлийн процессын үр шимийг хүртдэг. Эх сурвалжийг сонгох замаарOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утас, сүлжээний инженерүүд ISO9001 болон ISO45001 сертификатаар баталгаажсан бүтээгдэхүүнийг хүлээн авч, дэлхий даяарх чухал мэдээллийн төвүүд болон харилцаа холбооны төвүүдэд найдвартай ажиллагааг хангадаг.

Техникийн дизайн ба дохионы бүрэн бүтэн байдал

цаад инженерийнOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утасөндөр нарийвчлал, бага дохионы сулралд анхаарлаа хандуулдаг. G657A1 нэг горимт шилэн кабелийг ашиглан орчин үеийн кабелийн чиглүүлэлтийн физик шаардлагыг хангахад зориулагдсан.

Нарийвчилсан бүрэлдэхүүн хэсгүүд ба барилгын чанар

LC/UPC өндөр нарийвчлалтай холбогч: Жижиг хэлбэрийн LC холбогч нь унтраалга болон засварын самбар дахь портын нягтралыг нэмэгдүүлэх боломжийг олгодог. UPC (Ultra Physical Contact) өнгөлөгч нь ≥50дБ-ийн буцах алдагдлыг баталгаажуулдаг бөгөөд энэ нь өндөр хурдны Ethernet хэрэглээний стандарт юм.
3.0мм LSZH хүрэм: Нимгэн 2.0мм-ээс ялгаатай нь 3мм дугуй кабель нь механик хамгаалалтыг сайжруулдаг. Утаа багатай галоген (LSZH) материал нь дотоод суурилуулалт, ялангуяа ус өргөх болон хэвтээ кабелийн аюулгүй байдлын шаардлагыг хангадаг.
Керамик феррулийн технологи: Холбогч бүр нь 800 гаруй холболтын мөчлөгт нарийн тэгш байдлыг хангадаг өндөр зэрэглэлийн керамик тээштэй.
Гулзайлтын мэдрэмжгүй байдал: ≥20 мм-ийн гулзайлтын радиустай эдгээр утаснууд нь серверийн ачаалал ихтэй тавиуруудын нягт булангаар дамжих үед ч дохионы бүрэн бүтэн байдлыг хадгалдаг.

Аж үйлдвэрийн олон талын хэрэглээ

-ийн хэрэглээOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утасолон салбарыг хамарч, өндөр зурвасын үйлчилгээнд шаардагдах тогтвортой физик давхаргыг хангадаг.

Байгууллагын мэдээллийн төвүүд болон Ethernet системүүд

Сүлжээний гол хэсэгт эдгээр нөхөөсүүд нь өндөр хурдны дамжуулагчийг түгээлтийн хүрээтэй холбодог. Шар өнгийн LSZH хүрэм нь нэг горимын шилэн холбоосыг тодорхой зааж өгч, засвар үйлчилгээ, алдааг олж засварлахад хялбар болгодог.

FTTH болон өргөн зурвасын дэд бүтэц

Fiber-to-the-Home (FTTH) холболтын үндсэн сонголт болох 3мм кабелийн бат бөх чанар нь оптик сүлжээний терминал (ONT) болон түгээлтийн хайрцаг хоорондын холболтод тохиромжтой. Энэ нь эцсийн хэрэглэгчдэд видео, өгөгдөл, дуут үйлчилгээг саадгүй хүргэхийг дэмждэг.

Үйлдвэр, тээврийн холболт

Стандарт IT-ээс гадна Orientalfiber бүтээгдэхүүнүүд нь цахилгаан эрчим хүчний сүлжээ болон төмөр замын дамжин өнгөрөх холбооны системд нэгдсэн байдаг. бат бөх барилга байгууламжOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утасҮйлдвэрийн урд талын холболтод олдсон чичиргээ болон хүрээлэн буй орчны хэлбэлзлийг тэсвэрлэх чадвартай.

Байнга асуудаг асуултууд (FAQ)

Юу вэ?Эдгээр LC/UPC нөхөөсний утаснуудад 3 мм диаметртэй байх нь үндсэн давуу талтай юу?

3 мм-ийн диаметр нь нимгэн нөхөөстэй харьцуулахад суналтын бат бэх, бутлах эсэргүүцлийг санал болгодог. ИнгэснээрOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утасКабель нь илүү их физик боловсруулалтанд өртөж болзошгүй үндсэн ба хэвтээ кабельд илүү тохиромжтой.

LC/UPC холбогч нь өндөр хурдны өгөгдөл дамжуулахыг дэмждэг үү?
Тиймээ. LC/UPC холбогч нь нэг горимт шилэн хэрэглээнд зориулагдсан үйлдвэрлэлийн стандарт юм. ≥50дБ буцах алдагдалтай, оруулах алдагдал багатай нь 10G, 40G, 100G Ethernet програмуудтай бүрэн нийцдэг.

Эдгээр кабелийг температурын хэлбэлзэл ихтэй орчинд ашиглаж болох уу?
TheOrientalfiber 3мм дугуй кабель LC/UPC- LC/UPC нөхөөсний утас-25°С-аас +65°C-ийн хооронд ажиллах чадвартай тул цаг уурын хяналттай дата төв болон тогтворгүй харилцаа холбооны хаалтанд найдвартай болгодог.

Эдгээр нөхөөсийг үйлдвэрт туршиж үзсэн үү?
Тиймээ, нэгж бүр нь 100% үйлдвэрээс дуусч, хэрэглэгчдэд хүргэхээс өмнө тогтоосон оптик болон механик стандартад нийцэж байгаа эсэхийг шалгахын тулд нарийн шалгалтанд хамрагддаг.

Хэрэглээ:

● Дата төвүүд

● Ethernet програмууд

● FTTH програмууд

● Суурь, хэвтээ болон өргөгч програмууд

● Видео, дата болон дуут үйлчилгээ

● Туршилтын тоног төхөөрөмжийн хэрэглээ

Онцлогууд:

● Өндөр нарийвчлалтай холбогч

● UPC&APC эцсийн нүүр өнгөлөгч

● SC, LC, бүх дан шилэн холбогч

● Тохируулсан урт боломжтой

● 100% үйлдвэрийг зогсоож, туршсан

● ROHS нийцтэй

Техникийн үзүүлэлтүүд:

Барилга байгууламж	Нэгж	Тодорхойлолт
Шилэн горим		Нэг горим: ITU-T G657A1
Шилэн тоо		Энгийн
Долгионы урт	nm	1310/1550
Оруулах алдагдал	дБ	≤0.30
Буцаах алдагдал	дБ	≥50(UPC)
Буферийн шилэн диаметр	аан	900
Буферийн шилэн өнгө		Цагаан
Кабелийн хүрэмний өнгө		Шар
Кабелийн хүрэмний материал		LSZH
Кабелийн диаметр	мм	Φ3.0 ±0.20
Урт	m	3.0 +0.1/-0
Холбогч төрөл		LC/UPC (Цэнхэр)
Төгсгөлийн өнгөлөгч		UPC
Туузны материал		Керамик
Холболтын давтагдах чадвар		> 800 удаа
Хамгийн бага гулзайлтын радиус	мм	≥20
Шилэн утас/кабель барих	N	50N±2N 5N/s 120s үргэлжлэх хугацаа
Ашиглалтын температур	℃	-25℃ ~ +65 ℃
Хадгалах температур	℃	-25℃ ~ +65 ℃

Хэмжээст зураг:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

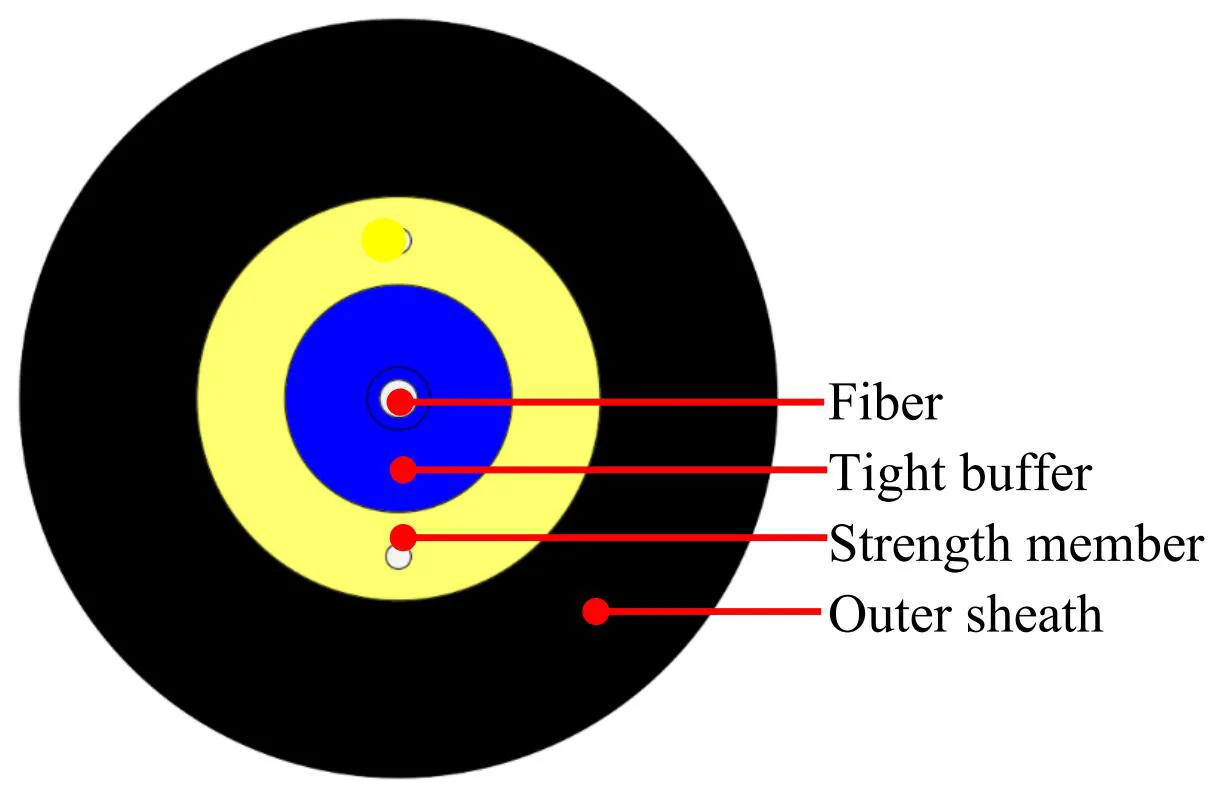

Кабелийн барилга:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Эд зүйлс		Үзүүлэлтүүд
Хатуу буфер эслэг	Шилэн эсийн тоо	1
	Шилэн төрлийн	G.657A1
	Шилэн өнгө	Цэнхэр
	Материал	LSZH
	Диаметр	Φ0.9 ± 0.05мм
	Хатуу буфер Өнгө	Цагаан
Хүчний гишүүн	Материал	Полиэфир утас
Гаднах бүрээс	Материал	LSZH
	Диаметр	Φ3.0 ± 0.2 мм
	Гаднах бүрхүүлийн өнгө	Шар
Бэхний тэмдэг	Өнгө	Хар

Шилэн шинж чанар:

Кабелийн утаснуудын бүх шинж чанар (дууссан кабелийн утас) нь дор хаяж ITU-T G.657A1 зөвлөмжийн дагуу байх ёстой бөгөөд дараах байдалтай байна.

Зүйл	Тодорхойлолт
Шилэн төрлийн	Ганц горим
Шилэн материал	Допингтой цахиур
Сунгах коэффициент @ 1310 нм @ 1383нм @ 1460нм @ 1550 нм @ 1625нм	≤ 0.35 дБ/км ≤ 0.35 дБ/км ≤ 0.25 дБ/км ≤ 0.21 дБ/км ≤ 0.23 дБ/км
Кабель таслах долгионы урт	≤ 1260 нм
Тэг тархалтын долгионы урт	1300 ~ 1324 нм
Тэг тархалттай налуу	≤ 0.092 ps/(нм².км)
PMD @ 1550 нм	≤0.1 ps/км^1/2
Хроматик дисперс @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 ps/(нм. км) ≤5.3 ps/(нм. км) ≤18.0 ps/(нм. км) ≤22 ps/(нм. км)
Горим талбайн диаметр @ 1310 нм	8.8±0.4um
Гол / Бүрээстэй төвлөрсөн алдаа	≤ 0.5 мм
Бүрээсний диаметр	125.0 ± 0.7 um
Бүрээсний дугуй бус байдал	≤5%
Үндсэн бүрхүүлийн диаметр	242 ± 7 um
Concentricity Primary Coating / Coating	≤10 мкм
Дугуй бус бүрэх	≤0.7%
Кабелийн гулзайлтын алдагдал бүхий сулрал 1 эргэлт 1 радиус 10мм 10 эргэлт 1 радиус 15мм	1550нм ≤Δ0.75дБ/км 1625нм ≤Δ1.5дБ/км 1550нм ≤Δ0.25дБ/км 1625нм ≤Δ1.0дБ/км
