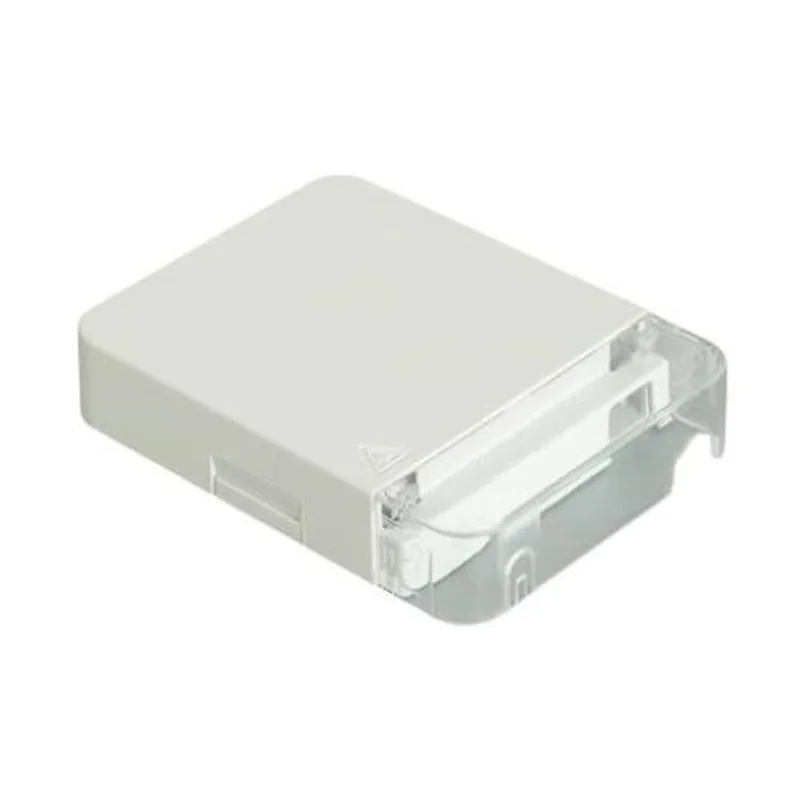

Шилэн оптик кабелийн хандалтын терминалын терминалын терминалын самбар GFS-1F

1. Ерөнхий1.1 Тайлбар Тоног төхөөрөмж нь FTTX Comploent-ийн INU-ийн дотоод орон сууцтай холболтыг дуусгахын тулд DRACE CASTING-ийг дуусгавар болгож ашигладаг. Шилэн хуваагдлыг энэ хайрцагт хийж болно, энэ нь FTTX сүлжээний байранд хатуу хамгаалалт, менежмент өгдөг.Үйлдвэрлэлийн төрөлАнгилалGfs-1fШил......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

1. Ерөнхий

1.1 Тайлбар

Тоног төхөөрөмж нь FTTX Comploent-ийн INU-ийн дотоод орон сууцтай холболтыг дуусгахын тулд DRACE CASTING-ийг дуусгавар болгож ашигладаг. Шилэн хуваагдлыг энэ хайрцагт хийж болно, энэ нь FTTX сүлжээний байранд хатуу хамгаалалт, менежмент өгдөг.

Үйлдвэрлэлийн төрөл	Ангилал
Gfs-1f	Шилэн оптик кабелийн нэвтрэх терминалын самбар

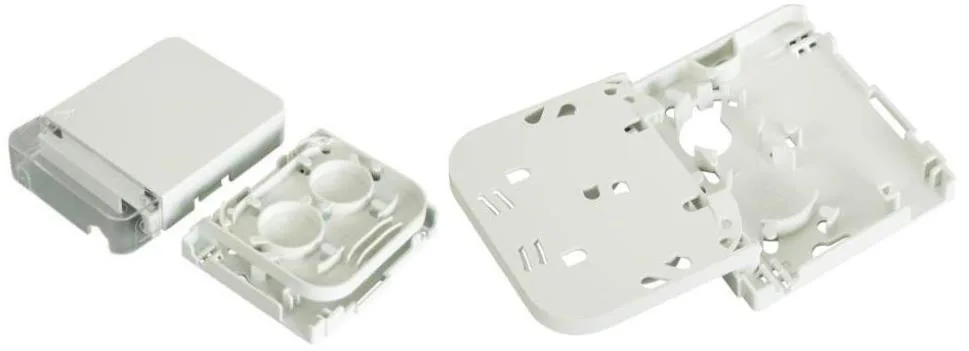

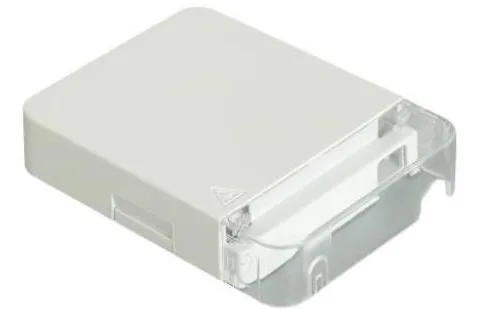

GFS-1F-ийн дүр төрх

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

IEC61300-2	Шилэн оптик оптик интервалтай интервалтай холбогдсон төхөөрөмж ба идэвхгүй бүрэлдэхүүн хэсэг - Үндсэн тест ба хэмжилтийн журам
IEC60068-2	Цахилгаан, цахим бүтээгдэхүүний хүрээлэн буй орчны үндсэн туршилтын журам

1.3 програмын орчин

Зүйл	Үнэлэх
Ажиллагааны температур	-40 ºC ~ + 60 + 60 ºC
Садалтын температур	-5 ºC ~ + 40 ºC
Агуулахын температур	-45ºC ~ + 65 ºC

2. Онцлог шинж чанар

1. Гэр бүлийн ажлын хэсэгт ашигласан, дан эсвэл давхар исгэлэн шилэн нэвтрэх, гаралтын хүрээг бүрэн хангаж, үндсэн шилэн шилийг бүрэн хангаж, хамгаалалтын хамгаалалтыг бүрэн хангаж чаддаг.

2. Хялбар суурилуулалт, тохиромжтой үйл ажиллагаа, засвар үйлчилгээ.

3. Хэрэглэгчийн шаардлагын дагуу лого хэвлэх боломжтой.

4. ABS + PC өндөр чанартай инженерийн хуванцар материалаар хийсэн.

5. Та SC адаптер суулгаж болно.

3. Тодорхойлолтууд

3.1 Механик үзүүлэлтүүд

Зүйл	Анилга	Тайлбар
Гадаад хэмжээс (мм)	115 * 86 * 23
Өнгө	Өндөгний уураг
Оролтын портуудын тоо	3
Оролтын порт талын шилэн кабель диаметр (мм)	Φ2 ~ φ3, 2 * 3
Хүчин чадал (хамгийн ихдээ)	2 үйсэн
IP хамгаалах түвшин	IP20
Шатамхай байдал	Ul94-HB	Үүнийг хэрэгцээнд нийцүүлэн тохируулж болно.

Fiber Optic Cable Access Terminal Panel GFS-1F

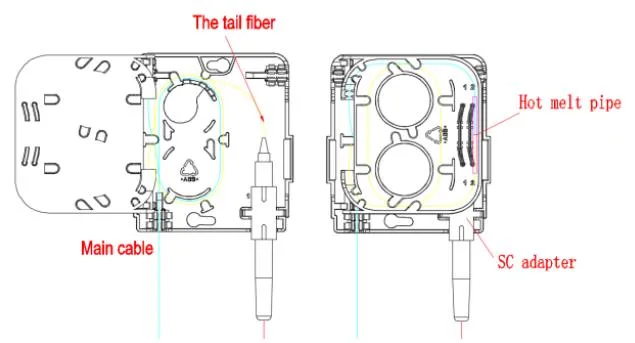

Gfs-1f чиглүүлэлтийн газрын зураг

3.2 Оптик үзүүлэлтүүд

Зүйл	Шатдын тайлан	Лал дох үйл
Оруулах алдагдал (DB)	IEC61300-3-4-4-арга b	Дундаж ≤0.1DB, хамгийн их ≤0.3db
Буцах алдагдал (DB)	IEC61300-3-6-6-Арга 1	Apc≥606DB, upc≥50DB
Санамсаргүй холбогдохоор	IEC61300-3-4	Дундаж ≤0.15db, хамгийн их ≤0.3DB
Аль бүлн уулзалт	IEC 61300-2-2 500 мөчл зэрэг	Төлөөлөл дэхыг нэг удаа давтгаа, дараа нь намайг давт тайн завсарлага 020 DB-ээс бага тоо / хэмжилтээс 0.20 DB хүрэх хугацаатай бөгөөд 25 цахилгаан цэвэршэлттэй байх ёстой. 25 цахилгаан цэвэршүүлгээрийн цэгтэй байх ёстой

3.3. Ханан суурилуулсан суулгалт

Хүснэгт 2-т 2 нүх өрөмдөж, Хүснэгт 2-ийн хэмжээнээс хамааран Хүснэгт 2, өргөтгөл залгана φandion залгах φ6 * 30-г цэгцлээрэй, нүхийг нүхэнд тааруулж, боолтыг бэхлэхийн тулд хайрцгийг байрлуул.

Fiber Optic Cable Access Terminal Panel GFS-1F

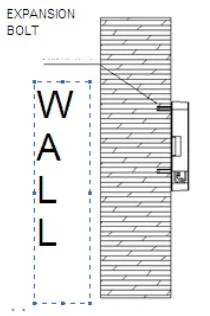

Pic.5 Ханын суурилуулсан суулгалт

4. Тохиргоо

4.1 дагалдах хэсэг

Алчуур нэр	Нэгж	Тоо хэмжээ	Мөнгөн дэвсгэрт
Шураг, резинэн залгуурууд	эд юмны цүглуулга	2	M4 * 25 Philips Head Phippe, φ6 * 30 резинэн залгуур
Дулаан нь хамгаалалтын ханцуй	PCCS	1	L = 45 мм
