Дотор туузан шилэн кабель

Orientalfiber нь шилэн кабелийн сүлжээний иж бүрэн шийдэл болгон өндөр чанарын дотор талын туузан шилэн кабелийг нийлүүлдэг. Энэхүү кабель нь шилэн кабелийг дамжуулах орчин болгон ашигладаг бөгөөд өндөр интеграци, тогтвортой дохио дамжуулалт, суурилуулалтанд хялбар байдаг. Энэ нь дотоод хуваарилалт, тоног төхөөрөмжийн харилцан холболт, холбооны системд өргөн хэрэглэгддэг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Дотор туузан шилэн кабель нь шилэн кабелийг оптик дамжуулагч болгон ашигладаг. Шилэн кабелийн туузыг өндөр модультай материалаар хийсэн сул хоолойд хийж, дараа нь арамидын арматурын давхаргаар бүрсэн байна. Хамгийн гадна талын давхарга нь поливинил хлорид (PVC) бүрээсээр шахагдсан байна. Энэхүү бүтцийн загвар нь дотоод орчинд найдвартай ажиллагаа, тохиромжтой ажиллагааг баталгаажуулдаг.

Гол онцлогууд

Өндөр нэгдсэн шилэн туузны загварШилэн туузны бүтэц нь авсаархан хэлбэрээр өндөр шилэн нягтралыг бий болгож, удирдлага, суурилуулалтыг хялбаршуулдаг. Энэ нь өндөр нягтралтай утаснуудын хувилбарт тохиромжтой MT/MTP холбогчтой үр ашигтай холболтыг дэмждэг.

Маш сайн суналтын бат бэх Арамидын арматураар тоноглогдсон кабель нь барилгын болон ашиглалтын явцад гадны хүчийг тэсвэрлэх хүчтэй суналтын эсэргүүцэлтэй тул дохионы тогтвортой байдлыг хангана.
Удаан эдэлгээтэй гаднах материал Гаднах бүрээс нь зэврэлтэнд тэсвэртэй, ус нэвтэрдэггүй, хэт ягаан туяанд тэсвэртэй, галд тэсвэртэй, байгаль орчинд ээлтэй. Энэ нь дотоод орчны аюулгүй байдлын шаардлагыг хангаж, янз бүрийн ажлын орчинд дасан зохицдог.
Суурилуулалт, засвар үйлчилгээ хийхэд хялбар Кабель нь уян хатан, гулзайлтын гүйцэтгэл сайтай, кабелийн тавиур, суваг зэрэг нарийн зайд чиглүүлэхэд хялбар. Энэ нь тосолгооны материал шаарддаггүй бөгөөд хурдан угсралт, холболтыг хөнгөвчлөх болно.

Техникийн үзүүлэлтүүд

Параметр	Тодорхойлолт
Шилэн төрлийн	Нэг горим (G.652D/G.657A1) / Олон горим (50/125μm, 62.5/125μm)
Үндсэн тоо	4, 6, 8, 12, 24 цөм (өөрчлөх боломжтой)
Кабелийн бүтэц	Сул хоолойд туузан утас + арамидын арматур + PVC бүрээс
Гаднах диаметр	Тохируулах боломжтой (ихэвчлэн 3.0–6.0мм)
Сунгах	≤0.36 дБ/км 1310нм; ≤0.22 дБ/км 1550нм (нэг горим)
Суналтын бат бэх	Богино хугацааны: ≥1500N; Урт хугацааны: ≥600N
Гулзайлтын радиус	Статик: ≥10 × кабелийн диаметр; Динамик: ≥20 × кабелийн диаметр
Ашиглалтын температур	-20 хэмээс +60 хэм хүртэл
Бүрээсний материал	PVC (утаа багатай галогенгүй нэмэлт)
Дагаж мөрдөх	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Хэрэглээ

Дотор кабель түгээх Дата төв, оффисын барилга, худалдааны төв, орон сууцны хороололд хэвтээ болон босоо утсыг холбоход ашигладаг бөгөөд сүлжээн дэх дохионы үр ашигтай дамжуулалтыг хангадаг.
Багаж хэрэгсэл ба холбооны тоног төхөөрөмжийн хоорондын холболт Тогтвортой, өндөр хурдтай өгөгдөл дамжуулах сервер, унтраалга, чиглүүлэгч болон бусад холбооны төхөөрөмжийг холбох нөхөөс эсвэл холбогч кабелийн үүрэг гүйцэтгэдэг.
Аж үйлдвэрийн болон тусгай хувилбарууд Урд талын холболтын хэрэгцээнд зориулж эрчим хүчний систем, төмөр зам, хурдны замын инженерчлэлд ашигладаг бөгөөд найдвартай ажиллагаатай үйлдвэрлэлийн хатуу орчинд дасан зохицдог.

Давуу тал

Өндөр найдвартай байдал Оновчтой бүтэц, өндөр чанартай материалууд нь янз бүрийн төслүүдийн хатуу шаардлагыг хангаж, тогтвортой дохио дамжуулалт, урт хугацааны үйлчилгээний хугацааг баталгаажуулдаг.
Зардал багатай Өндөр интеграци нь кабелийн тоо, суурилуулах хугацааг багасгаж, төслийн нийт зардлыг бууруулдаг. Тохиромжтой техникийн үзүүлэлтүүд нь янз бүрийн хэрэглээнд тохирсон шийдлүүдийг гаргах боломжийг олгодог.
Чанарын иж бүрэн хяналт Jiangsu Xuben Photoelectric Technology Co., Ltd нь ISO9001 чанарын удирдлагын стандартыг чанд мөрддөг. Дотор талын туузан шилэн кабель бүр тогтвортой ажиллагаа, найдвартай байдлыг хангахын тулд нарийн шалгалтанд хамрагддаг.

Онцлог шинж чанарууд

Өндөр нэгдсэн шилэн туузны загвар

Арамидын арматурын элемент нь кабельд маш сайн суналтын хүчийг өгдөг

Гаднах материал нь зэврэлтэнд тэсвэртэй, ус нэвтэрдэггүй, хэт ягаан туяанд тэсвэртэй, галд тэсвэртэй, байгаль орчинд ээлтэй.

Хэрэглээ

Дотор кабель түгээх

Багаж хэрэгсэл, холбооны тоног төхөөрөмж хоорондын харилцан холболт

Стандартууд

YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 гэх мэт стандартыг дагаж мөрдөнө.

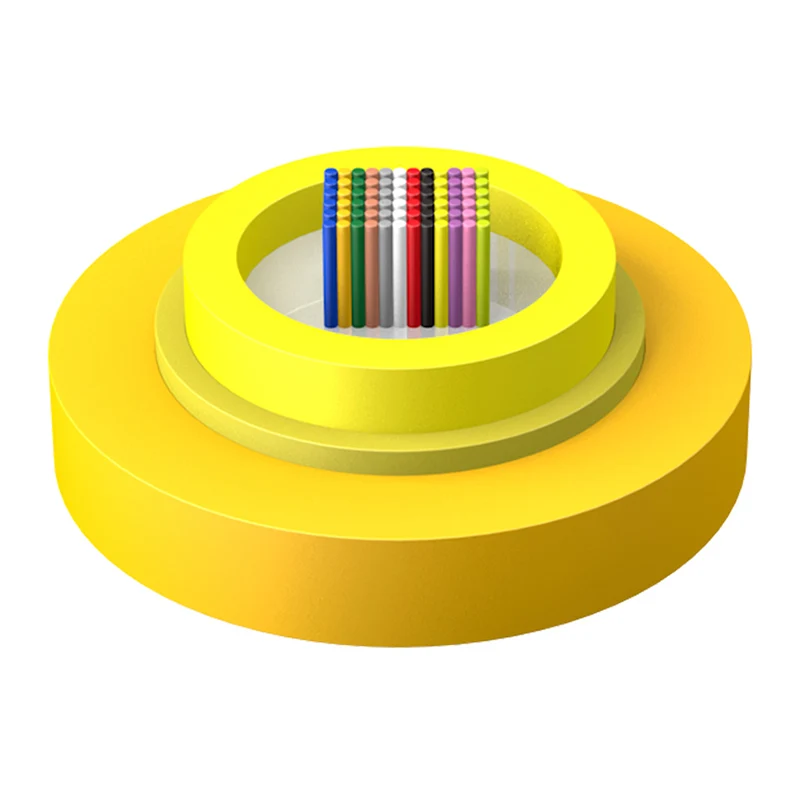

Бүтцийн зураг

1. Шилэн тууз

2. Сул хоолой

3. Арамидын утас

4. Гадуур хүрэм

Indoor Ribbon Fiber Optic Cable

Техникийн параметрүүд

Кабелийн загвар	Шилэн тоо	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Динамик/Статик (мм)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12.5D

Оптик шинж чанар

Шилэн төрлийн	Сунгах				OFL	Үр дүнтэй горимын зурвасын өргөн	10 Гбит/с Ethernet холболтын урт	Хамгийн бага гулзайлтын радиус
Нөхцөл байдал	1310/1550нм		850/1300нм		850/1300нм	850нм	850нм	/
Нөхцөл байдал	Ердийн үнэ цэнэ	Хамгийн их утга	Ердийн үнэ цэнэ	Хамгийн их утга	850/1300нм	850нм	850нм	/
Нэгж	дБ/км	дБ/км	дБ/км	дБ/км	MHZ.km	MHZ.km	m	мм
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
