Хавтгай шилэн тууз шилэн кабель

Өндөр нягтралтай өгөгдөл дамжуулах хурдацтай хөгжиж буй орчинд Orientalfiber нийлүүлэгчийн Хавтгай шилэн туузан шилэн кабель нь орчин үеийн сүлжээний архитектурын чухал шийдэл болж байна. Jiangsu Xuben Photoelectric Technology Co., Ltd-д үйлдвэрлэсэн энэхүү кабель нь түгжрэл ихтэй хоолой болон дата төвүүдийн зайны үр ашгийг нэмэгдүүлэх зорилгоор бүтээгдсэн. Нарийвчлалтай тэгшитгэсэн туузны бүтцийг ашигласнаар энэ нь авсаархан профайлын хүрээнд өндөр шилэн тоолох боломжийг олгодог бөгөөд харилцаа холбооны операторууд болон аж үйлдвэрийн аж ахуйн нэгжүүд биет дэд бүтцийг өргөтгөхгүйгээр зурвасын өргөнийг өргөжүүлэх боломжийг олгодог.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Бүтээгдэхүүний тодорхойлолт ба техникийн тойм

Хавтгай шилэн туузан шилэн кабель нь олон бие даасан утаснуудыг хавтгай, зохион байгуулалттай эгнээнд холбосон өндөр нягтралтай оптик дамжуулагч юм. Энэхүү туузны гол хэсэг нь дээд зэрэглэлийн арамидын утсаар хамгаалагдсан бөгөөд угсралт болон урт хугацааны үйл ажиллагаанд шаардлагатай суналтын бат бэхийг хангах хүчээр бэхжүүлсэн нэгж болж өгдөг. Аюулгүй байдал, байгаль орчны янз бүрийн шаардлагыг хангахын тулд кабелийг поливинил хлорид (PVC) эсвэл утаа багатай галоген (LSZH) материалаар хийсэн бат бөх гаднах бүрээсээр дуусгасан.

Үндсэн шинж чанарууд ба үндсэн давуу талууд

Өндөр нэгдсэн туузны дизайн: Хавтгай геометр нь утаснуудыг бүлэг болгон зохион байгуулдаг бөгөөд энэ нь уламжлалт сул хоолойн тохиргоотой харьцуулахад кабелийн диаметрийг мэдэгдэхүйц бага байлгах боломжийг олгодог.

Арамидын арматур: Өндөр модультай арамидын утсыг оруулснаар Хавтгай шилэн туузан шилэн кабелийг босоо болон хэвтээ татахад шаардагдах бат бөх чанарыг хангаж, шилэн голыг гэмтээх эрсдэлгүй.

Байгаль орчинд тэсвэртэй: Гаднах хүрэм нь зэврэлтэнд тэсвэртэй, ус нэвтэрдэггүй, хэт ягаан туяанд тэсвэртэй байхаар бүтээгдсэн бөгөөд янз бүрийн дотоод болон хамгаалагдсан гадаа орчинд тогтвортой ажиллагааг хангана.

Аюулгүй байдлын нийцэл: LSZH хүрэмний сонголттойгоор кабель нь олон улсын галд тэсвэртэй стандартыг (IEC 60332-1 эсвэл IEC 60332-3C) хангасан бөгөөд энэ нь хүн ам ихтэй барилга байгууламж болон дамжин өнгөрөх системд тохиромжтой.

Техникийн үзүүлэлтүүд

Шилэн төрөл: Нэг горимт (G.652D, G.657A) болон олон горимт (OM1-ээс OM4) утаснуудтай нийцдэг.

Арматурын хэсэг: Олон судалтай Арамидын утас.

Гаднах бүрээсийн материал: PVC (UL OFNR/OFNP шаардлагыг хангасан) эсвэл LSZH (Утаа багатай, галогенгүй).

Механик стандартууд: YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 стандартад бүрэн нийцдэг.

Температурын хүрээ: Харилцаа холбооны орчны стандарт температурт найдвартай ажиллах зориулалттай.

Төрөл бүрийн хэрэглээний талбарууд

Хавтгай шилэн туузны шилэн кабелийн олон талт байдал нь түүнийг олон салбарт илүүд үздэг сонголт болгодог.

Дата төвүүд: MPO/MTP төгсгөлийн технологийг ашиглан өндөр нягтралтай серверийн тавиуруудыг хооронд нь холбоход тохиромжтой.

Дотор хуваарилалт: Худалдааны оффисын барилга, төв солилцооны цэгүүдэд үндсэн кабелийн шугамд ашигладаг.

Харилцаа холбооны тоног төхөөрөмж: Нарийвчилсан багаж, сүлжээний техник хангамжийн хоорондох үндсэн холболтын үүрэг гүйцэтгэдэг.

Аж үйлдвэрийн системүүд: Цахилгаан эрчим хүчний сүлжээ, төмөр замын транзит хяналт, хурдны замын холбооны системийн найдвартай мэдээллийн холбоосоор хангадаг.

Үйлдвэрлэлийн хүч чадал: Jiangsu Xuben Photoelectric Technology Co., Ltd

Хавтгай шилэн туузан шилэн кабелийн чанар нь Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн үйлдвэрлэлийн цар хүрээ, техникийн туршлагаар баталгааждаг.

Дэд бүтэц: Тус групп нь нийт 15,000 метр квадрат талбай бүхий дөрвөн төрөлжсөн үйлдвэрийг ажиллуулдаг.

Үйлдвэрлэлийн үнэ цэнэ: Жилд 20 сая ам.долларын бүтээгдэхүүн үйлдвэрлэдэг тус компани нь дэлхийн хэмжээний томоохон инженерийн төслүүдийг нийлүүлэх хүчин чадлаа хадгалсаар байна.

Чанарын удирдлага: Тус байгууламж нь ISO9001 болон ISO45001 гэрчилгээг авсан бөгөөд кабелийн метр бүр нь гар урлалын хамгийн дээд сүнсийг дагаж мөрддөг.

Дэлхий даяар нэр хүнд: Orientalfiber-ийн бүтээгдэхүүнийг дэлхийн хэмжээнд харилцаа холбооны операторууд болон үйлдвэрлэлийн тэргүүлэгчид ашигладаг бөгөөд боловсронгуй үйлдвэрлэл, мэргэжлийн тууштай байдгаараа хүлээн зөвшөөрөгдсөн.

Стандарт хувилбаруудаас давуу тал

Уламжлалт шилэн загвартай харьцуулахад Orientalfiber туузны шийдэл нь дараахь зүйлийг санал болгодог.

Масс залгах үр ашиг: Техникчид нэгэн зэрэг 12 ширхэг утас холбож, угсралтын зардлыг эрс багасгадаг.

Илүү сайн агаарын урсгал: Хавтгай шилэн туузны шилэн кабелийн авсаархан, хавтгай профиль нь кабелийн тавиур болон серверийн шүүгээнд илүү сайн агааржуулалт хийх боломжийг олгодог.

Найдвартай хамгаалалт: Төсвийн хувилбаруудаас ялгаатай нь бидний өндөр зэрэглэлийн арамидын хэрэглээ нь босоо өргөгч төхөөрөмжид кабелийг цаг хугацааны явцад унжуулж, сунгахгүй байхыг баталгаажуулдаг.

Онцлог шинж чанарууд

Өндөр нэгдсэн шилэн туузны загвар

Арамидын арматурын элемент нь кабельд маш сайн суналтын хүчийг өгдөг

Гаднах материал нь зэврэлтэнд тэсвэртэй, ус нэвтэрдэггүй, хэт ягаан туяанд тэсвэртэй, галд тэсвэртэй, байгаль орчинд ээлтэй.

Хэрэглээ

Дотор кабель түгээх

Багаж хэрэгсэл, холбооны тоног төхөөрөмж хоорондын харилцан холболт

Патчкорд ба pigtail

Стандартууд

YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 гэх мэт стандартыг дагаж мөрдөж, PVC кабель нь UL зөвшөөрлийн OFNR болон OFNP-ийн шаардлагыг хангасан байна: Өөр өөр LSZH хүрэм нь IEC 60332-1 эсвэл IEC-6323 сертификатыг хангасан.

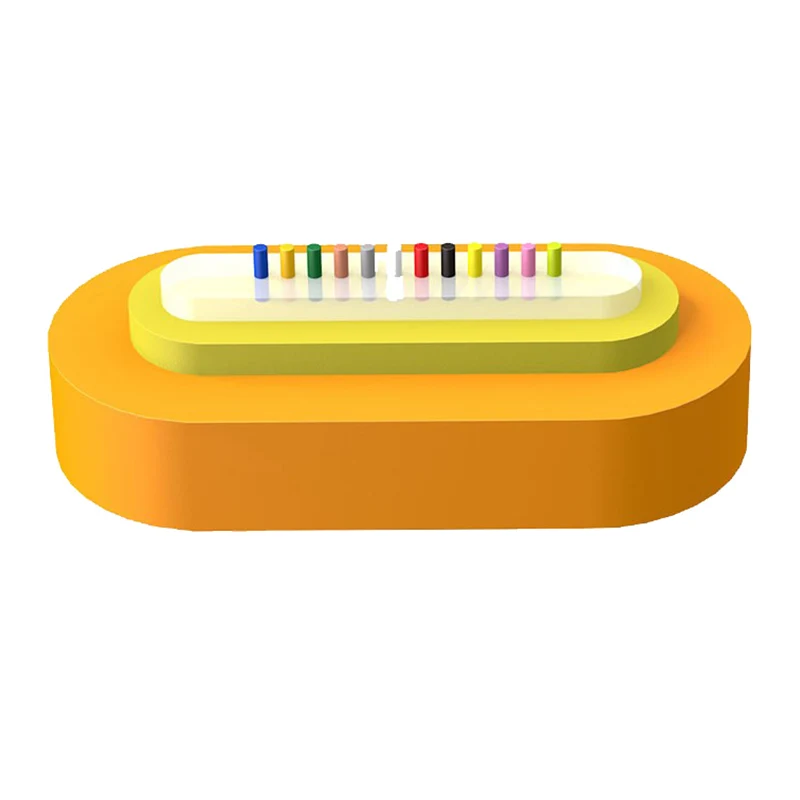

Бүтцийн зураг

1. Шилэн утас

2. Шилэн тууз

3. Арамидын утас

4. Хүрэм

Flat Fiber Ribbon Fiber Optic Cable

Техникийн параметрүүд

Кабелийн загвар	Шилэн тоо	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Динамик/Статик (мм)
4	(3.7±0.3)*(2.3±0.3)	4 ширхэг шилэн тууз	4.7	6.6	80/150	300/1000	25D/12.5D
6	(4.2±0.4)*(2.5±0.2)	6 Шилэн тууз	5.1	7.3
12	(4.8±034)*(2.3±0.3)	12 шилэн тууз	5.9	8.0

Оптик шинж чанар

Шилэн төрлийн	Сунгах				OFL	Үр дүнтэй горимын зурвасын өргөн	10 Гбит/с Ethernet холболтын урт	Хамгийн бага гулзайлтын радиус
Нөхцөл байдал	1310/1550нм		850/1300нм		850/1300нм	850нм	850нм	/
Нөхцөл байдал	Ердийн үнэ цэнэ	Хамгийн их утга	Ердийн үнэ цэнэ	Хамгийн их утга	850/1300нм	850нм	850нм	/
Нэгж	дБ/км	дБ/км	дБ/км	дБ/км	MHZ.km	MHZ.km	m	мм
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
