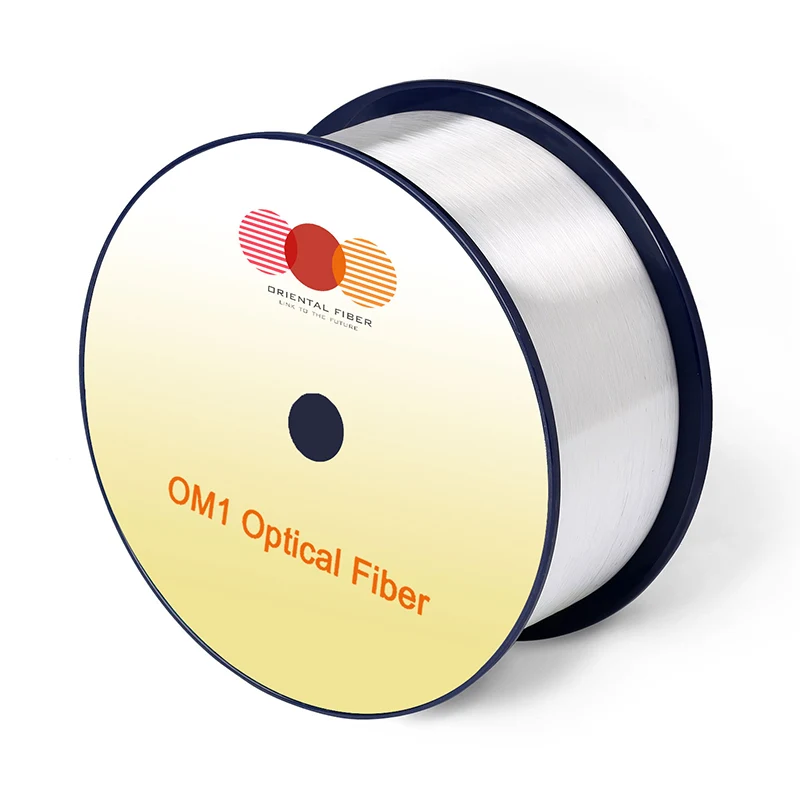

Олон горим оптик шилэн эсийн om1

Аюул

Нөхцөл нөхцөл

Заасан утгууд

Улс

Геометрийн шинж чанарууд

Цөмийн дотоод бүсилхий

Өмнөөс

62.5 ± 2.5

[μM]

Бүртг бүхий Зохиол

Өмнөөс

≤5.0

[%]

Хөндлөнгийн диаметр

Өмнөөс

125.0 ± 1.0

[μM]

Дугуй бус байдал

Өмнөөс

≤1.0

[%]

Бүрэх диаметр

Өмнөөс

245 ± 7

[μM]

Хамгаалах / Cladding агууламжийн алдаа

Өмнөөс

≤10.0

[μM]

Дугуй бус байдлыг бүртгэх

Өмнөөс

≤6.0

[%]

Үндсэн / Cladding Tencord-ийн алдаа

Өмнөөс

≤1.5

[μM]

Хүргэх урт

Өмнөөс

17.6 хүртэл

[KM / REEL]

Оптикийн онцлог шинж чанар

Хэмнэлэг

850NM

≤2.7

[DB / KM]

1300nm

≤0.6

[DB / KM]

Fi lline modal modalwidth

850NM

≥200

[Mhz km]

1300nm

≥500

[Mhz km]

Тоон донтох

Өмнөөс

0.275 ± 0.015

Өмнөөс

Бүлгийн хугарлын индекс

850NM

1.496

Өмнөөс

1300nm

1.491

Өмнөөс

Тэгийн диспрацийн долгионы урт, λ0

Өмнөөс

1320 ~ 1365

[NM]

Тэг нь disculat displing налуу, s0

1320NM≤ λ0 ≤1348nm

≤0.11

[PS / (NM2 · KM)]

1348nm ≤ λ0 ≤1365nm

≤0.001 (1458-L0)

[PS / (NM2 · KM)]

Мацардлын алдагдал

Өмнөөс

Өмнөөс

Өмнөөс

100 эргэлт @ 37.5 мм радиус

850NM

≤0.50

[DB]

1300nm

≤0.50

[DB]

Backscatter шинж чанарууд

1300nm

Алхам (Хаягтын дундаж хэмжилтийн дундаж)

Өмнөөс

≤0.10

[DB]

Шилэн урт ба цэгийн тасалдалд жигд бус байдал

Өмнөөс

≤0.10

[DB]

ДЭЛГЭРЭНГҮЙ БАЙГУУЛЛАГУУД

Өмнөөс

≤0.10

[DB / KM]

Байгаль орчмын шинжлал

850NM ба 1300NM

Температур дугуй

-60 ℃ руу 85 ℃

≤0.10

[DB / KM]

Температурын чийглэг дугуй

-10 ℃ руу 85 ℃, 4% -иар 98% байна

≤0.10

[DB / KM]

Бага нэвтрүүлэх

23 ℃, 30 хоног

≤0.10

[DB / KM]

Худаа том дулаан

85 ℃, 30 хоног

≤0.10

[DB / KM]

Чийгтэй дулаан

85 ℃, 85% RH, 30 хоног

≤0.10

[DB / KM]

Механик тодорхойлолт

Баталгааруулах туршилт

Өмнөөс

≥9.0

[N]

Өмнөөс

≥1.0

[%]

Өмнөөс

≥100

[KPSI]

Халамжийн бүрхүүл нь

ердийн дундаж хүч

1.5

[N]

оргил хүч

≥1.3, ≤8.9

[N]

Динамик стресс дагагч массионын сэвсгэр параметр (ND, ердийн)

Өмнөөс

20

Өмнөөс
