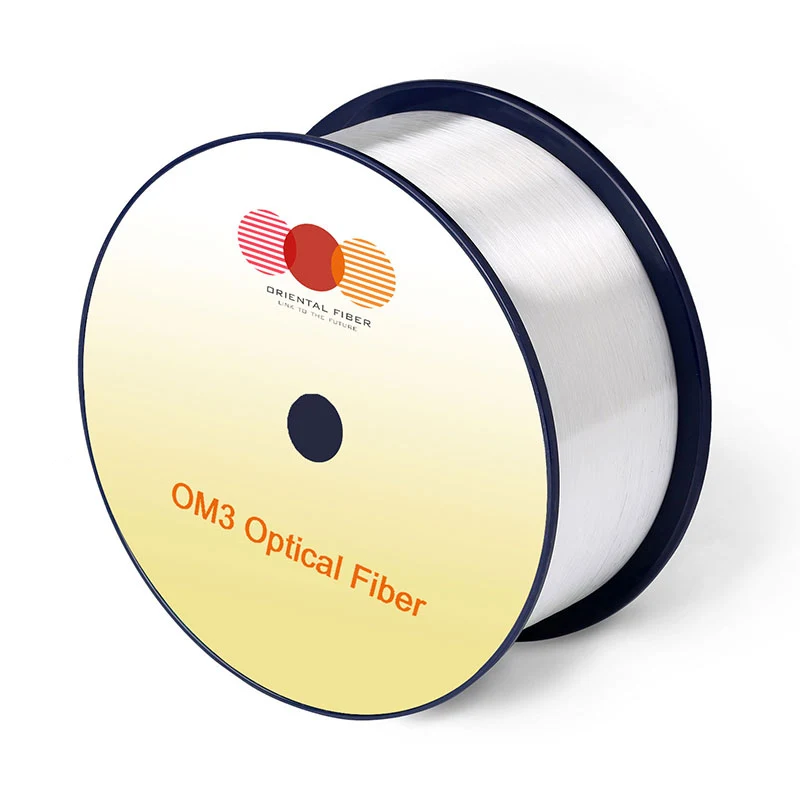

Олон горимын оптик шилэн OM2+/OM3

Orientalfiber Multi-mode Optical Fiber OM2+/OM3 нь орчин үеийн сүлжээний орчинд богино болон дунд зайд өндөр хурдтай дамжуулах зориулалттай. БНХАУ-ын үйлдвэрлэгч, ханган нийлүүлэгчийн хувьд Orientalfiber нь 850 нм-ийн лазераар оновчтой гүйцэтгэлтэй, 100 Gbps хүртэл Ethernet програмуудыг дэмждэг, ялангуяа дата төвүүд болон байгууллагын сүлжээн дэх 10 Гигабит Ethernet байршуулалтад өргөн хэрэглэгддэг Олон горимт Оптик Шилэн OM2+/OM3 нийлүүлдэг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Олон горимт оптик шилэн OM2+/OM3 нь 50μм гол диаметртэй, усан цэнхэр өнгийн гадна бүрээстэй бөгөөд танихад хялбар байдаг. Энэ нь 850 нм VCSEL лазерын эх үүсвэртэй ашиглахад оновчтой болсон тул өндөр хурдны өгөгдөл холбооны системд түгээмэл сонголт болдог. Уламжлалт олон горимт утаснуудтай харьцуулахад энэ бүтээгдэхүүн нь зурвасын өргөнийг сайжруулж, дохионы гажуудлыг багасгаж, дамжуулах тогтвортой ажиллагааг хангахад тусалдаг.

Стандарт ба Нийцэл

Orientalfiber Multi-mode Optical Fiber OM2+/OM3 нь дараах олон улсын стандартыг хангасан буюу давсан байна.

ISO/IEC 11801-1 OM3
IEC 60793-2-10 A1-OM3
TIA-492AAAF A1-OM3

Худалдан авалтын хэтийн төлөвийн гол онцлогууд

850нм VCSEL гэрлийн эх үүсвэрт тохируулсан
Олон горимт шилэн кабелийн OM2+/OM3 нь 850нм VCSEL дамжуулалтад тусгайлан зориулагдсан бөгөөд Ethernet систем дэх дохионы үр ашигтай холболт, тогтвортой өндөр хурдны өгөгдөл дамжуулах боломжийг олгодог.

100Gbps хүртэл өндөр хурдны Ethernet-ийг дэмждэг
Энэхүү шилэн утас нь 100Gbps-ээс бага хурдтай янз бүрийн Ethernet стандартуудыг дэмждэг бөгөөд 10G Ethernet нь хамгийн түгээмэл хэрэглээний нэг бөгөөд үүнийг одоогийн байршуулалт болон ойрын хугацаанд шинэчлэхэд тохиромжтой болгодог.

Уян хатан интеграцийн хувьд хоцрогдсон нийцтэй байдал
OM2+, OM3, болон OM4 олон горимт утаснуудтай нийцэж байгаа нь томоохон дахин дизайн хийхгүйгээр одоо байгаа сүлжээний дэд бүтцэд саадгүй нэгдэх боломжийг олгодог.

Бага унтралт ба өндөр зурвасын өргөн
Дохионы алдагдал бага, өндөр зурвасын багтаамж нь өгөгдлийн төв, хадгалах систем зэрэг өгөгдөл их шаарддаг орчинд чухал ач холбогдолтой өгөгдөл дамжуулах тогтвортой байдлыг хангахад тусалдаг.

Дохионы тогтвортой байдлын хувьд DMD-ийг бууруулсан
Дифференциал горимын саатал бага (DMD) нь дохионы гажуудлыг багасгаж, өндөр хурдны хэрэглээний ерөнхий дамжуулалтын чанарыг сайжруулдаг.

Сайжруулсан гулзайлтын эсэргүүцэл
Бичил гулзайлтын эсэргүүцлийг сайжруулснаар суулгах эрсдэлийг бууруулж, чиглүүлэлтийн нарийн төвөгтэй орчинд ч гүйцэтгэлийг хадгална.

Хэрэглээний ердийн хувилбарууд

Инженерийн болон худалдан авалтын үүднээс авч үзвэл, Олон горимт шилэн кабелийн OM2+/OM3 нь дараахь зүйлд өргөн хэрэглэгддэг.

Дата төв, серверийн өрөөнүүд
Мэдээлэл хадгалах сүлжээ
Өндөр хүчин чадалтай тооцоолох (HPC) төвүүд
Орон нутгийн сүлжээ (LAN)
Enterprise Ethernet системүүд

Яагаад Orientalfiber сонгох хэрэгтэй вэ?

Orientalfiber нь дотоод кабель, гадаа кабель, ODN эд анги, оптик сүлжээний тоног төхөөрөмжийг хамарсан дөрвөн төрөлжсөн үйлдвэрлэлийн байгууламж бүхий Jiangsu Xuben Photoelectric Technology Co., Ltd групп компани юм.

Үйлдвэрлэлийн нийт талбай нь 15,000 метр квадрат, жилийн үйлдвэрлэлийн өртөг нь 20 сая ам.долларт хүрч, их хэмжээний нийлүүлэлт, тогтвортой бүтээгдэхүүний чанарыг дэмждэг. Бүтээгдэхүүн нь харилцаа холбоо, өргөн нэвтрүүлэг, эрчим хүчний дэд бүтэц, төмөр замын транзит, үйлдвэрлэлийн холбооны системд өргөн хэрэглэгддэг.

ISO9001 болон ISO45001 системээр баталгаажсан үйлдвэрлэгч нь дэлхийн худалдан авагчдад тогтвортой үйлдвэрлэл, чанарын баталгаа, урт хугацааны хамтын ажиллагааны найдвартай байдлыг хангадаг.

Худалдан авалтын үнэ цэнийн онцлох үйл явдлууд

Богино болон дунд зайн өндөр хурдны сүлжээнд зориулсан зардал багатай шийдэл
Одоо байгаа олон горимын шилэн дэд бүтэцтэй хялбар нэгтгэх
Өгөгдөл их шаарддаг орчинд тогтвортой гүйцэтгэл
Өргөтгөсөн сүлжээг шинэчлэхэд тохиромжтой

Түгээмэл асуулт

Асуулт 1: OM2+ болон OM3 шилэн хооронд ямар ялгаа байдаг вэ?
OM3 нь илүү өндөр зурвасын өргөнийг санал болгодог бөгөөд лазер дамжуулахад оновчтой байдаг бол OM2+ нь стандарт OM2-тэй харьцуулахад сайжруулсан гүйцэтгэлийг хангадаг. Олон горимт оптик шилэн OM2+/OM3 нь нийцтэй байдал болон сайжруулсан дамжуулах чадварыг хослуулсан.

Q2: Энэ шилэн утас 10G сүлжээнд тохиромжтой юу?
Тиймээ, Олон горимт шилэн кабелийн OM2+/OM3 нь 10 Гигабит Ethernet сүлжээнд өргөн хэрэглэгддэг бөгөөд зай болон системийн тохиргооноос хамааран илүү өндөр хурдыг дэмждэг.

Асуулт 3: Үүнийг одоо байгаа кабелийн системд ашиглаж болох уу?
Тийм ээ, энэ нь OM2+/OM3/OM4 утаснуудтай хоцрогдсон нийцтэй тул шинэчлэлт эсвэл холимог сүлжээний орчинд тохиромжтой.

Асуулт 4: Энэ бүтээгдэхүүнийг хаана хамгийн их ашигладаг вэ?
Энэ нь найдвартай өндөр хурдны өгөгдөл дамжуулах шаардлагатай мэдээллийн төв, байгууллагын LAN болон өндөр гүйцэтгэлтэй тооцоолох орчинд ихэвчлэн ашиглагддаг.

Стандартууд

OM3 гулзайлтын мэдрэмжгүй олон горимын утас нь ISO/IEC 11801-1 OM3, IEC 60793-2-10 A1-OM3, TIA-492AAAF A1-OM3 стандартын шаардлагыг хангасан буюу давсан байна.

Хэрэглээ

Дата төвүүд

Мэдээлэл хадгалах сүлжээ

Өндөр хүчин чадалтай тооцоолох төвүүд a

Орон нутгийн сүлжээ (LAN)

Ethernet

Онцлог шинж чанарууд

1 850 нм VCSEL-д тохирсон

2 Одоогийн OM2+/OM3/OM4 олон горимт утаснуудтай нийцдэг

3 Маш сайн геометрийн жигд байдал

4 Бага унтралт

5 Өндөр зурвасын өргөн

6 Дифференциал горимын саатал бага (DMD)

7 Бичил гулзайлтын өндөр эсэргүүцэлтэй

8 Хүрээлэн буй орчны янз бүрийн нөхцөлд тогтвортой гүйцэтгэл

Үзүүлэлтүүд

Онцлог шинж чанарууд	Нөхцөл байдал	Тодорхойлсон үнэт зүйлс	Нэгж
Геометр Онцлог шинж чанарууд
Гол Диаметр	--	50±2.5	[мкм]
Гол Тойрог бус байдал	--	≤5.0	[%]
Бүрээс Диаметр	--	125.0±1.0	[мкм]
Бүрээс Тойрог бус байдал	--	≤0.6	[%]
Бүрэх Диаметр	--	245±7	[мкм]
Бүрхүүл / бүрээс Төвлөрлийн алдаа	--	≤10.0	[мкм]
Бүрэх Тойрог бус байдал	--	≤6.0	[%]
Цөм/Бүрх Төвлөрлийн алдаа	--	≤1.0	[мкм]
Хүргэлт Урт	--	дээш 8.8 хүртэл	[км/дамх]
Оптик Онцлог шинж чанарууд
Сунгах	850нм	≤2.4	[дБ/км]
Сунгах	1300нм	≤0.6	[дБ/км]
--	--	MaxBand® OM2+/OM3/OM4 Гулзайлтын мэдрэмжгүй
Хэт дүүрсэн Модаль зурвасын өргөн	850нм	≥700/≥1500/≥3500	[МГц·км]
Хэт дүүрсэн Модаль зурвасын өргөн	1300нм	≥500/≥500/≥500	[МГц·км]
Үр дүнтэй Модаль зурвасын өргөн	850нм	≥950/≥2000/≥4700	[МГц·км]
Өргөдөл дэмжих зай асаалттай	--	--	--
40GBASE-SR4 / 100GBASE-SR101	850нм	-/140/170	[м]
10GBASE-SR	850нм	150/300/550	[м]
1000BASE-SR	850нм	750/1000/1100	[м]
DMD Тодорхойлолт	Тохиромжтой IEC60793-2-10-ын шаардлагуудаас илүү хатуу		--
Тоон Апертур	--	0.200±0.015	--
Бүлэг Хугарлын индекс	850нм	1.482	--
Бүлэг Хугарлын индекс	1300нм	1.477	--
Тэг тархалтын долгионы урт(λ0)	--	1295-1340	[нм]
Тэг тархалтын налуу(S0)	1295нм≤λ0≤1310нм	≤0.105	[ps/(nm2·km)]
Тэг тархалтын налуу(S0)	1310нм≤λ0≤1340нм	≤0.000375(1590-λ0)	[ps/(nm2·km)]
Макробендинг Алдагдал2	--	--	--
2 15 мм-ийн радиустай эргэх	850нм	≤0.1	[дБ]
2 15 мм-ийн радиустай эргэх	1300нм	≤0.3	[дБ]
2 7.5 мм-ийн радиустай эргэх	850нм	≤0.2	[дБ]
2 7.5 мм-ийн радиустай эргэх	1300нм	≤0.5	[дБ]
Буцах Онцлог шинж чанарууд	1300нм
Алхам（Хоёр чиглэлтэй хэмжилтийн дундаж）	--	≤0.10	[дБ]
Зөрчилдөөн Шилэн урт ба цэгийн тасалдал	--	≤0.10	[дБ]
Сунгах Нэгдмэл байдал	--	≤0.08	[дБ/км]
Байгаль орчны Онцлог шинж чанарууд	850нм & 1300нм
Температур Дугуй унах	-60 хэмээс 85 хэм хүртэл	≤0.10	[дБ/км]
Температур - Чийгшил Дугуй унах	-10℃-аас 85℃，4% -аас 98% RH	≤0.10	[дБ/км]
Ус Усанд оруулах	23℃, 30 хоног	≤0.10	[дБ/км]
Хуурай Дулаан	85℃，30 хоног	≤0.10	[дБ/км]
Чийгтэй Дулаан	85℃, 85% RH, 30 хоног	≤0.10	[дБ/км]
Механик Тодорхойлолт
Баталгаа Туршилт	--	≥9.0	[N]
	--	≥1.0	[%]
	--	≥100	[kpsi]
Бүрэх Strip Force	ердийн дундаж хүч	1.5	[N]
Бүрэх Strip Force	оргил хүч	≥1.3, ≤8.9	[N]
Динамик стресс зэврэлтэнд мэдрэмтгий байдлын параметр (нэг, ердийн)	--	20	--
