Бүтээгдэхүүний тодорхойлолт

1. Ерөнхий

1.1 Тайлбар

Урьдчилан холбогчийг урьдчилан холбосон FTTX сүлжээний тархалтын цэг болгон урьдчилан холбосон оптик түгээлтийн хайрцгийг хурдан, найдвартай, найдвартай холболт, сайн хамгаалал, менежмент, менежментийг сайтар хамгаалалт, сайтар хамгаална.

Үйлдвэрлэлийн төрөл	Ангилал
Gfs-008-013C	Урьдчилан холбосон шилэн шилэн оптикийн кабелийн хуваарилалт хайрцаг

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

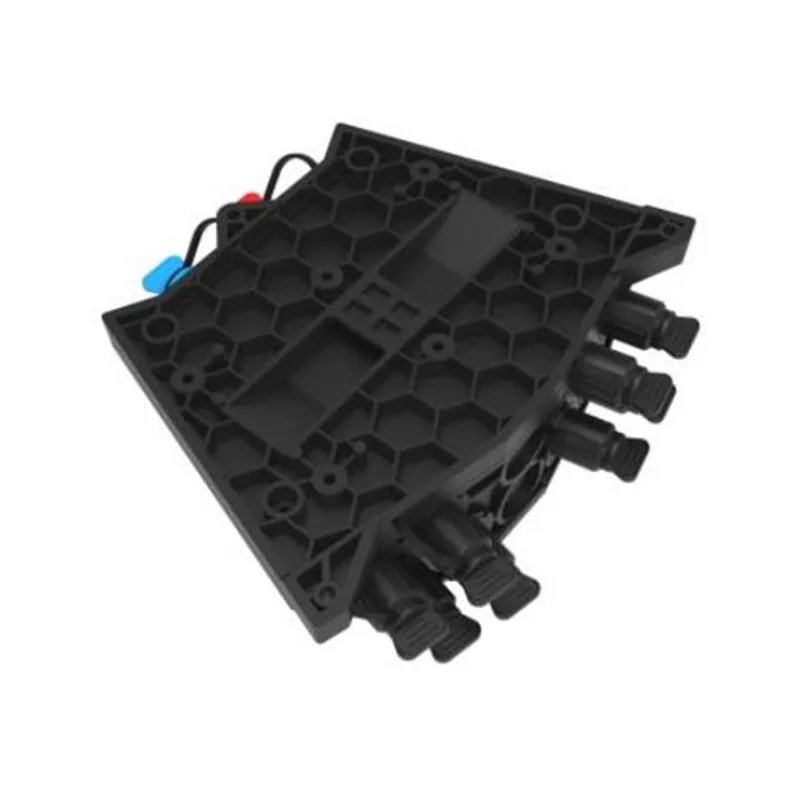

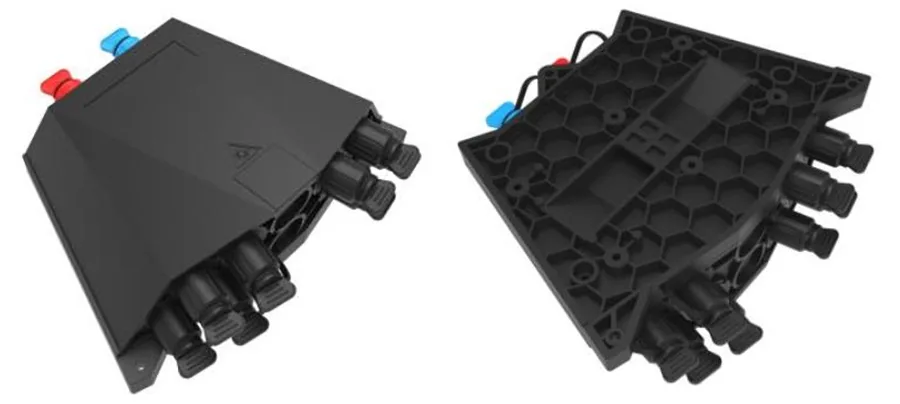

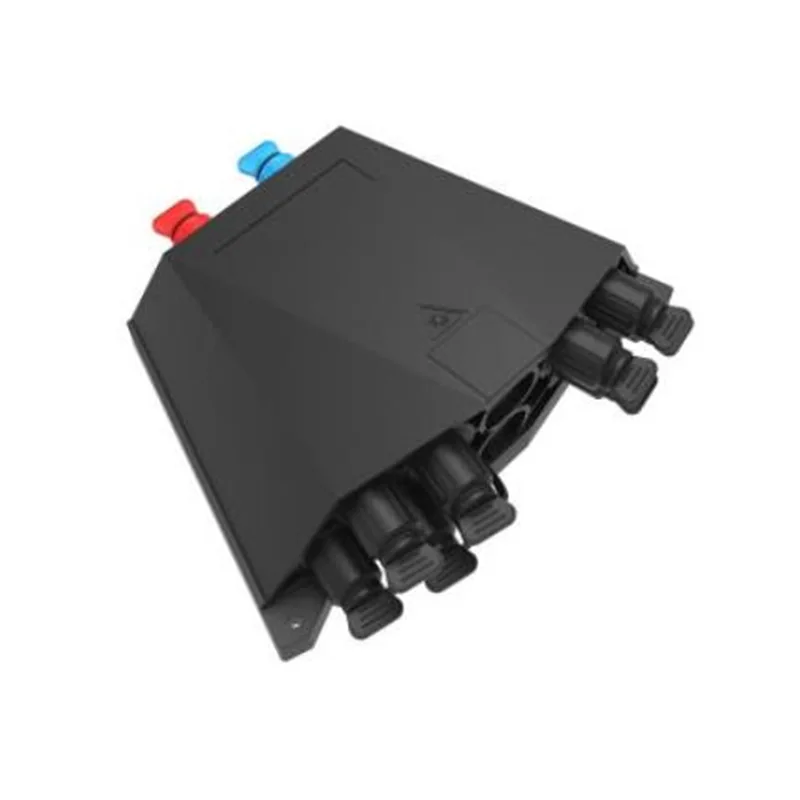

GFS-008-013C-ийн дүр төрх

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

Тэр-t g g.652	Нэг горимын оптик эслэгийн шинж чанар
IEC 60794-1-1	Оптик шилэн кабелийн кабелийн 1-1-1: ерөнхий тодорхойлолт
IEC 60794-1-2	Оптик шилэн кабелийн кабелийн 1-2: Ерөнхий тодорхойлолтын үндсэн оптик кабелийн туршилтын журам

1.3 програмын орчин

Зүйл	Үнэлэх
Ажиллагааны температур	-40 ºC ~ + 65 ºC
Садалтын температур	-5 ºC ~ + 40 ºC
Агуулахын температур	-40ºC ~ + 65 ºC
Агаарын даралт	70 ~ 106KPA
Харьцангуй чийгшил	≤93% (+ 40 ℃)

2. Онцлог шинж чанар

1. Доод бүрхүүл, дээд бүрхэвчийг гагнах нь салангид бус халуун хавтангаар гагнаж байдаг.

2. Материал: PP + GF.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. Дотор нь 1х2 FBT Splitter-ээр тоноглогдсон + 1X8 PLC Splitter эсвэл 1х8 PLC Splite.

6. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананы суурилуулсан.

3. Тодорхойлолтууд

3.1 Механик үзүүлэлтүүд

Зүйл	Анилга	Тайлбар
Орон сууцны материал	Pp + gf
Металл дагалдах материал	Өндөр чанартай зэвэрдэггүй ган

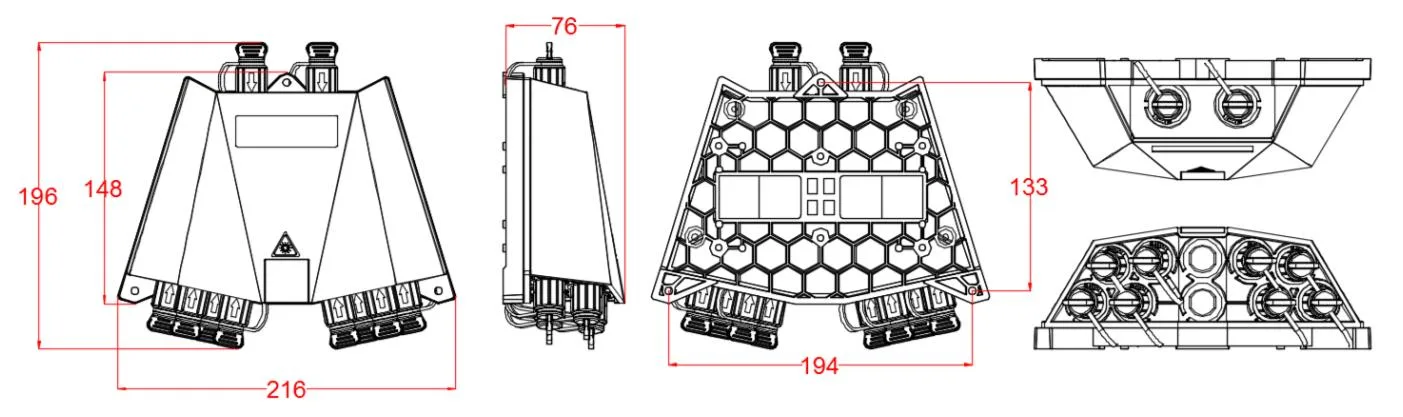

Гадаад хэмжээс (мм)	216 * 196 * 148мм
Өнгө	Хар
Суулгах нүхний байрлал (мм)	194 * 133
Урьдчилан холбогчийн урьдчилсан тохируулагчдын тоо	10
Хавьхан	1х2 FBT Splitter + 1X8 PLC Splitter
IP анги	IP68
Шатамхай байдал	Ul94-HB	Үл хүрэлцэх
Төвийг сахисан давс шүршигч (NSS)	48 цаг	Үл хүрэлцэх

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

4. Тохиргоо

Үндсэн оптик параметрүүд

Хавьхан	(DB)		RL (DB)	(DB)	Шатдын тайлан
Хавьхан	Хавьхан			Түгээнд хүргэх хайрцгийг	Шатдын тайлан
1 * 2 FBT (90/10) + 1 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (90%)	≤0.83	≥55	≤1.03	IL: IEC61300-3-4 АРГА БАР RL: IEC61300-3-6-6 арга 1
1 * 2 FBT (90/10) + 1 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (10%) + 1 * 8 PLC	≤21.7.7	≥55	≤21.9
1 * 2 fbt (80/20) + 1 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (80%)	≤1. 4	≥55	≤1.6
1 * 2 fbt (80/20) + 1 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (20%) + 1 * 8 PLC	≤18.3.3	≥55	≤18.5.5
1 * 2 FBT (70/30) + 1 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (70%)	≤2.1	≥55	≤2.3.3
1 * 2 FBT (70/30) + 1 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (30%) + 1 * 8 PLC	≤16.5	≥55	≤16.7
1 * 2 FBT (60/40) + 1 * 8 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (60%)	≤2.8	≥55	≤3
	1 * 2 FBT (40%) + 1 * 8 PLC	≤15.2.2	≥55	≤15.4.4
1 * 2 FBT (50/50) + 1 * 8 * 8 PLC Splitter, scapc холбогчтой	1 * 2 FBT (50%)	≤3.8	≥55	≤4.0
	1 * 2 FBT (50%) + 1 * 8 PLC	≤14.3.3	≥55	≤14.5
1 * 8 Plc Splitter, scapc холбогчтой	1 * 8 PLC	≤10.5	≥55DB	≤10.7

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

5. Бүтээгдэхүүний зураг

5.1 Бүтээгдэхүүний кабелийн аргууд:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

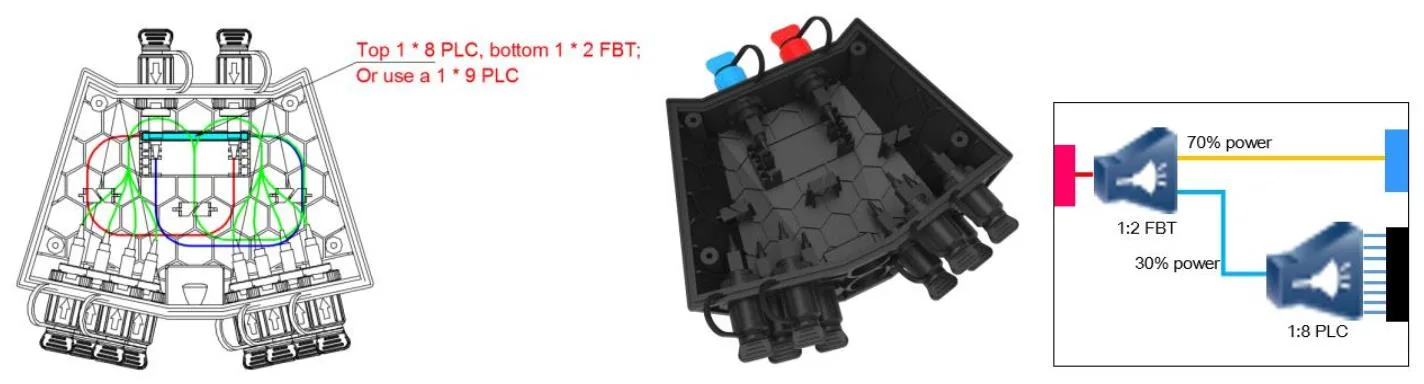

1 * 2 FBT + 1 * 8 * 8 PLC Splis Shange Cash арга

5.2 хэрэгслүүд

Үгүй	Алчуур нэр	Лавлах зураг	Нэгж	Тоо хэмжээ	Тайлбар
1	Хэрэглэгчид	/	PCCS	1	-Аар / -оор
2	Туршилтын тайлангийн тайлан	/	PCCS	1	-Аар / -оор
3	Хана суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
4	Туйл суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
5	Агаарын суурилуулсан Мекст		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш

6. Байгаль орчны шинж чанарууд

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

7. Суурилуулалт

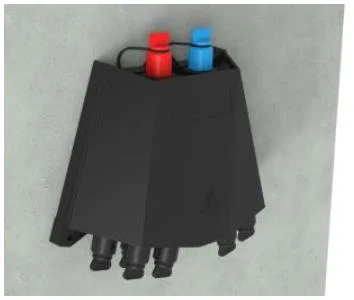

7.1. Ханан суурилуулсан суулгалт

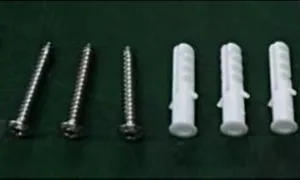

Хэмжээний дагуу 3 нүх өрөмдөж, өргөтгөлийн залгуурыг φandion залгах φ7.4 * 40-ийг тавь, хайрцгийг нүхэнд тааруулж, боолтыг бэхлэхийн тулд хайрцгийг байрлуул.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

Хана суурилуулсан суулгалт

7.2. Туйл суурилуулсан суулгалт

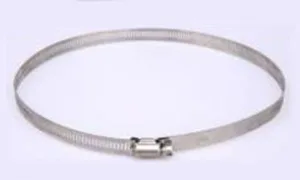

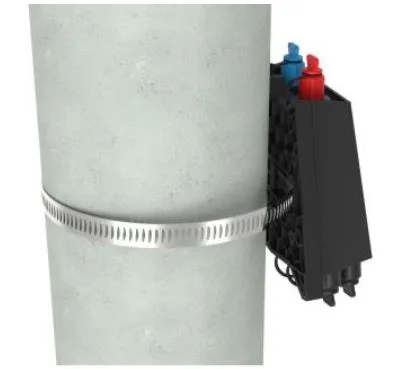

Hoop бөгжийг арын хавтангаар дамжуулж, телевизийн шон дээр бэхлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

Туйлын суурилуулсан суурилуулалт

7.3. Хэт их бүтэц

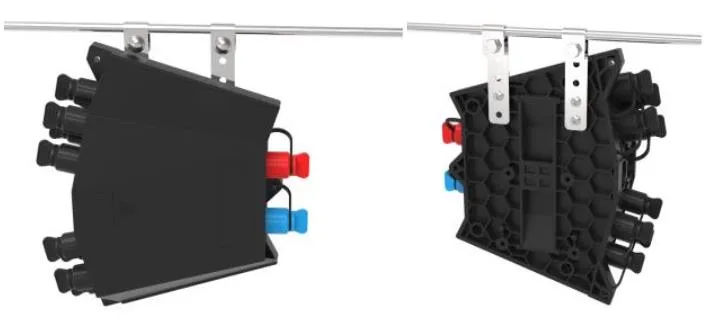

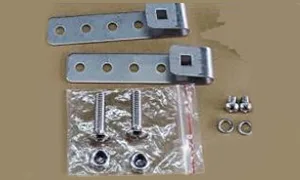

Утсан дээр тавьсан унасан эд анги дээр суулгасан, дараа нь боолт, дараа нь боолттой, хэргийг унагаахаас сэргийлнэ.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

Хэт их бүтэц

8. Холбогчийн ажиллагаа

8.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.6 Урьдчилан холбогдсон адаптер -f -f -f (SC)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

8.7 Урьдчилан холбогдсон адаптер - G

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-013C

9. Багц

Зүйл	Түүхий эд	Хэмжээ (мм)	Тоо хэмжээ	Нийт жин (кг)
Бие даасан бүтээгдэхүүний баглаа боодлын	Цаасан хайрцаг	225x205x90	1	0.6
Гадаад сав баглаа боодол	Цаасан хайрцаг	470X430X490	20	13
Тэмдэглэл: Буурцаг кабелийн агуулах тавиургүйгээр
