1. Ерөнхий1.1 Тайлбар Урьдчилан холбогчийг урьдчилан холбосон FTTX сүлжээний тархалтын цэг болгон урьдчилан холбосон оптик түгээлтийн хайрцгийг хурдан, найдвартай, найдвартай холболт, сайн хамгаалал, менежмент, менежментийг сайтар хамгаалалт, сайтар хамгаална.Үйлдвэрлэлийн төрөлАнгилалGfs-008-029cУр......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

1. Ерөнхий

1.1 Тайлбар

Урьдчилан холбогчийг урьдчилан холбосон FTTX сүлжээний тархалтын цэг болгон урьдчилан холбосон оптик түгээлтийн хайрцгийг хурдан, найдвартай, найдвартай холболт, сайн хамгаалал, менежмент, менежментийг сайтар хамгаалалт, сайтар хамгаална.

Үйлдвэрлэлийн төрөл	Ангилал
Gfs-008-029c	Урьдчилан холбосон шилэн шилэн оптикийн кабелийн хуваарилалт хайрцаг

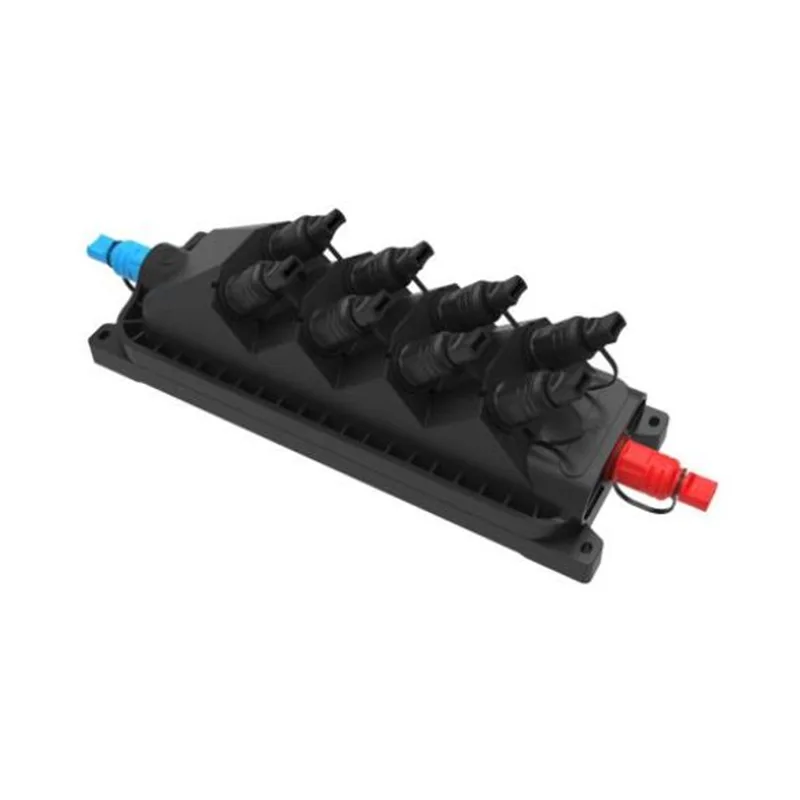

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Gfs-008-029c

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

IEC61300-2	Шилэн оптик оптик интервалтай интервалтай холбогдсон төхөөрөмж ба идэвхгүй бүрэлдэхүүн хэсэг - Үндсэн тест ба хэмжилтийн журам
IEC60068-2	Цахилгаан, цахим бүтээгдэхүүний хүрээлэн буй орчны үндсэн туршилтын журам

1.3 програмын орчин

Зүйл	Үнэлэх
Ажиллагааны температур	-40 ºC ~ + 65 ºC
Садалтын температур	-5 ºC ~ + 40 ºC
Агуулахын температур	-40ºC ~ + 65 ºC
Агаарын даралт	70 ~ 106KPA
Харьцангуй чийгшил	≤93% (+ 40 ℃)

2. Онцлог шинж чанар

1. Доод бүрхүүл, дээд бүрхэвчийг гагнах нь салангид бус халуун хавтангаар гагнаж байдаг.

2. Материал: PP + GF.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. Дотор нь 1х2 FBT Splitter + 1x8 Plc Splitter эсвэл 1х9 PLC-ийн тоормосоор тоноглогдсон.

6. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананы суурилуулсан.

3. Тодорхойлолтууд

3.1 Механик үзүүлэлтүүд

Зүйл	Анилга	Тайлбар
Орон сууцны материал	Өөрчлөгдсөн PP хуванцар
Дотоод бүрэлдэхүүн хэсгүүдийн материал	PC + ABS / ABS
Металл дагалдах материал	Өндөр чанартай зэвэрдэггүй ган

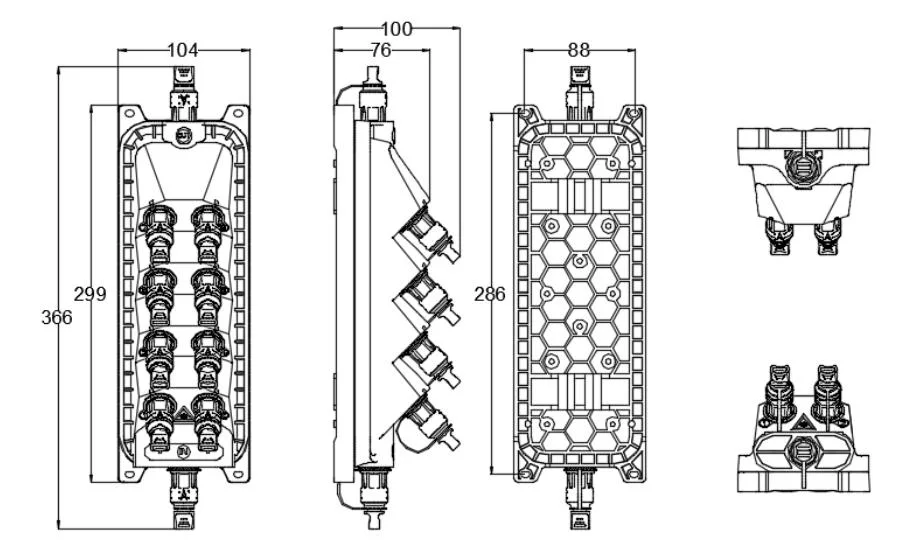

Гадаад хэмжээс (мм)	299 * 104 * 76MM	Адаптераас бусад
Өнгө	Хар
Суулгах нүхний байрлал (мм)	286 * 88
Урьдчилан холбогчийн урьдчилсан тохируулагчдын тоо	10	1 улаан, 1 хөх, 8 хар
Хавьхан	1х2 FBT Splitter + 1X8 PLC Splitter
IP анги	IP68
Шатамхай байдал	Ul94-HB	Үүнийг хэрэгцээнд нийцүүлэн тохируулж болно.
Төвийг сахисан давс шүршигч (NSS)	48 цаг	Үүнийг хэрэгцээнд нийцүүлэн тохируулж болно.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

4. Тохиргоо

Үндсэн оптик параметрүүд

Хавьхан	(DB)		RL (DB)	(DB)	Шатдын тайлан
Хавьхан	Хавьхан			Түгээнд хүргэх хайрцгийг	Шатдын тайлан
Pigtail-SC / APC-00-SM-SM-SM-SM-ийг (1C1F) -Od0.9mm-pvc-g657a2 кабель Өнгө (анхдагч) -indoor-Rohs-1.5м	Pigtail	≤0.3	≥55DB	≤0.5	IL: IEC61300-3-4 АРГА БАР RL: IEC61300-3-6-6 арга 1
1х2 Plc Splitter, scapc холбогчтой	1 * 2 PLC	≤4.0	≥55DB	≤4.2
1х4 Plc Splitter, scapc холбогчтой	1 * 4 PLC	≤7.4.4.4	≥55DB	≤7.6
1х8 PLC Splitter, scapc холбогчтой	1 * 8 PLC	≤10.5	≥55DB	≤10.7
1х2 fbt (90/10) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (90%)	≤0.83	≥55DB	≤1.03
1х2 fbt (90/10) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (10%) + 1х8 PLC	≤21.7.7	≥55DB	≤21.9
1х2 fbt (80/20) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (80%)	≤1.4.4	≥55DB	≤1.6
1х2 fbt (80/20) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (20%) + 1х8 PLC	≤18.3.3	≥55DB	≤18.5.5
1х2 FBT (70/30) + 1х8 Plc Splitter, scapc холбогчтой	1х2 FBT (70%)	≤2.1	≥55DB	≤2.3.3
1х2 FBT (70/30) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (30%) + 1х8 PLC	≤16.5	≥55DB	≤16.7
1х2 fbt (60/40) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (60%)	≤2.8	≥55DB	≤3.0
1х2 fbt (60/40) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (40%) + 1х8 PLC	≤15.2.2	≥55DB	≤15.4.4
1х2 fbt (50/50) + 1х8 Plc Splitter, scapc холбогчтой	1х2 FBT (50%)	≤3.8	≥55DB	≤4.0
1х2 fbt (50/50) + 1х8 Plc Splitter, scapc холбогчтой	1х2 fbt (50%) + 1х8 PLC	≤14.3.3	≥55DB	≤14.5

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

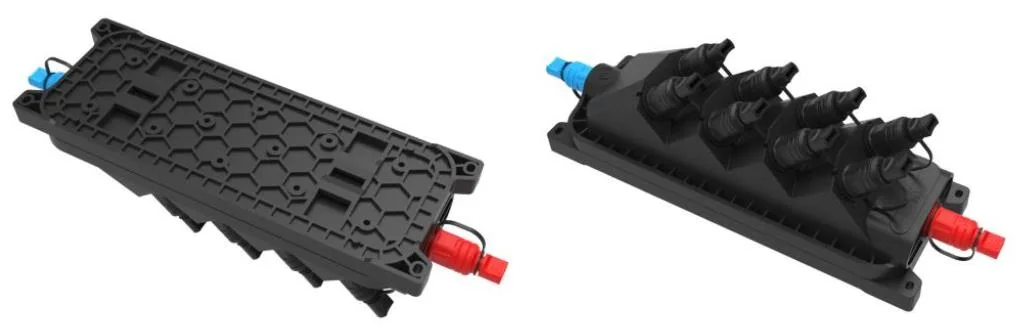

5. Бүтээгдэхүүний зураг

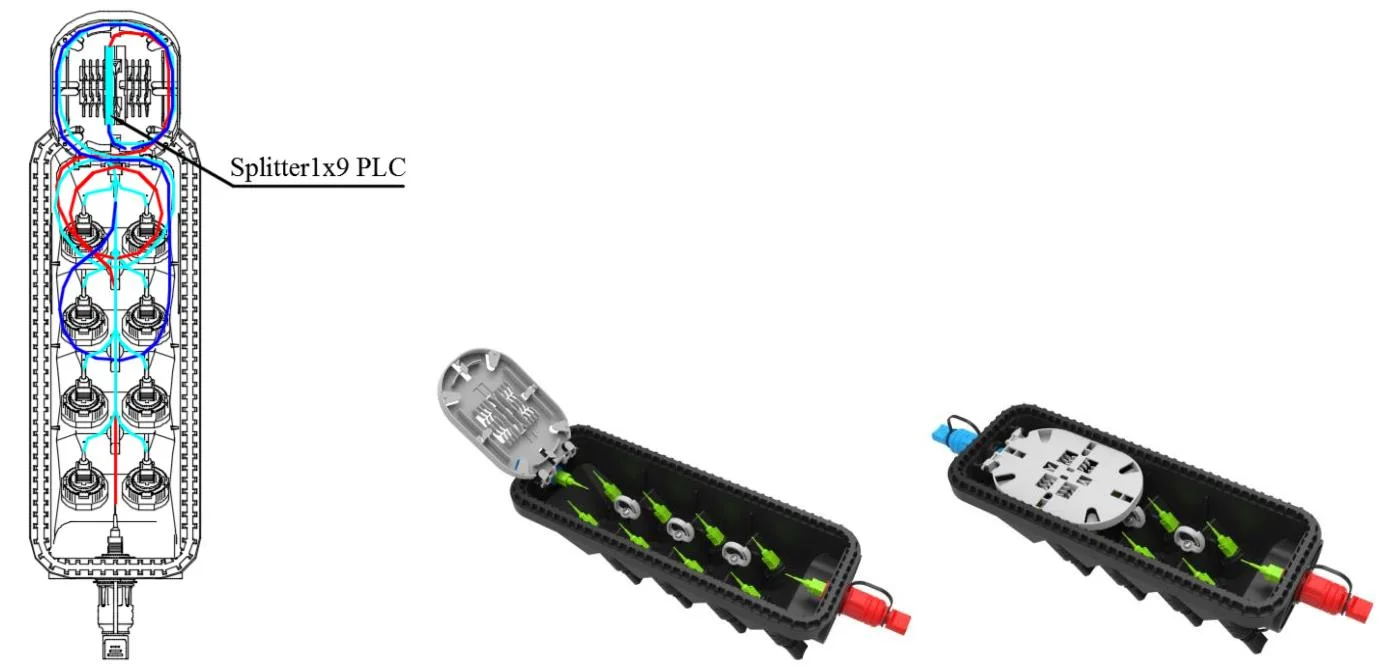

5.1 Бүтээгдэхүүний кабелийн аргууд:

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Gfs-008-029c бүтээгдэхүүний зураг

6. Байгаль орчны шинж чанарууд

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

7. Суурилуулалт

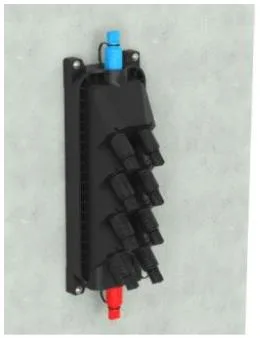

7.1. Ханан суурилуулсан суулгалт

Хүснэгт 1-ийн хэмжээтэй 4 нүхийг хананд үндэслэн хананд хэрэглээрэй. Өргөтгөлийн боолтыг φ8 * 40-ийг байрлуул, хайрцгийг байрлуул, боолтыг цэгцтэй байлгахын тулд хайрцгийг байрлуулаад боолтыг цэгцэлж, бэхэлгээ хийхийн тулд боолтыг ашиглана уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Хана суурилуулсан суулгалт

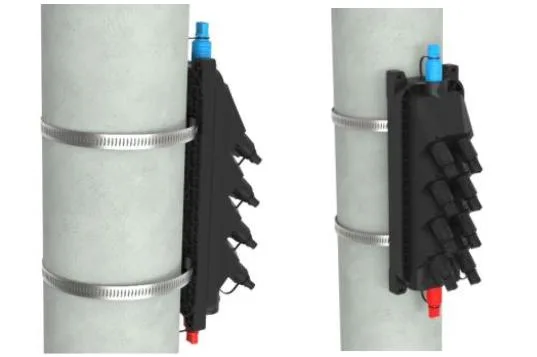

7.2. Туйл суурилуулсан суулгалт

Телекомын туйл руу 1 багц цагиргийг засаарай

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Туйлын суурилуулсан суурилуулалт

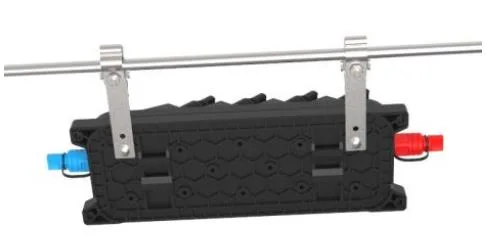

7.3. Хэт их бүтэц

Утсан дээр өлгөөтэй дүүжлүүр дээр хоёр суулгаж, дараа нь боолт, дараа нь хахахаа больсон.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Хэт их бүтэц

8. Холбогчийн ажиллагаа

8.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.6 Урьдчилан холбогдсон адаптер -f -f

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.7 Урьдчилан холбогдсон адаптер - G

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.8 Урьдчилан холбогдсон адаптер - H-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

8.9 Урьдчилан холбогдсон адаптер - J-1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-008-029C

9. Багц

Зүйл	Түүхий эд	Хэмжээ (мм)	Тоо хэмжээ	Нийт жин (кг)
Бие даасан бүтээгдэхүүний баглаа боодлын	Цаасан хайрцаг	375 * 115 * 110	1	0.7
Гадаад сав баглаа боодол	Цаасан хайрцаг	485 * 395 * 575	20	15
Тэмдэглэл: Багцыг зөвхөн лавлахад зориулагдсан, өөр өөр тохируулга, өөр өөр хэмжээтэй тохирч байна
