Урьдчилан холбогдсон шилэн шилэн шилэн кабель Түгээх хайрцаг gfs-016-00-00-00-00-00-00-007C

1. Ерөнхий

1.1 Тайлбар

Хамгийн дэвшилтэт FTTX NOTION NOPLONT CONDONE CONDOND-ийг урьдчилан холбосон оптекторын тоогоор Сүлжээг.

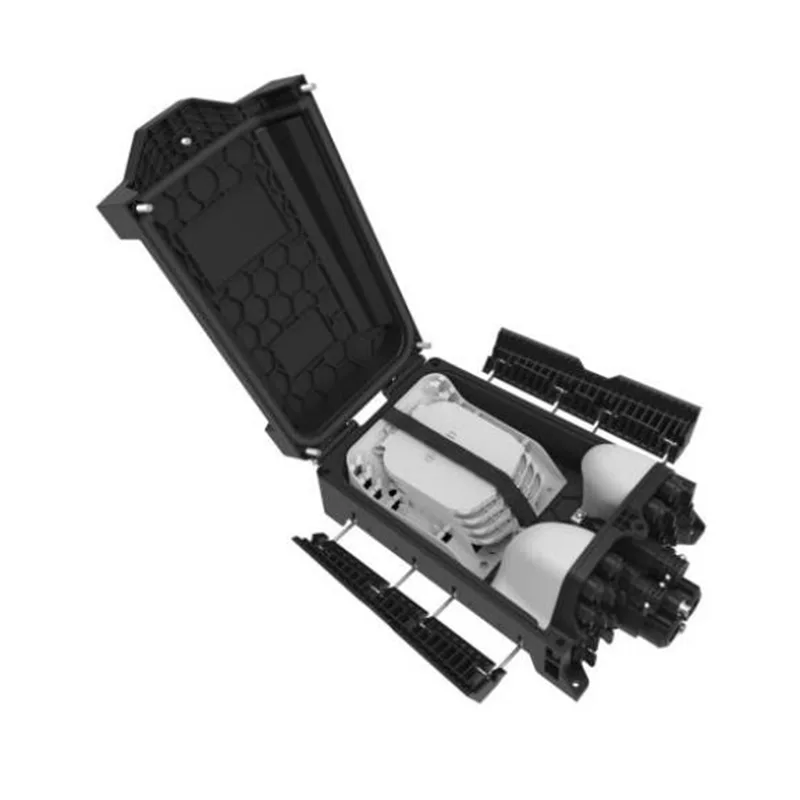

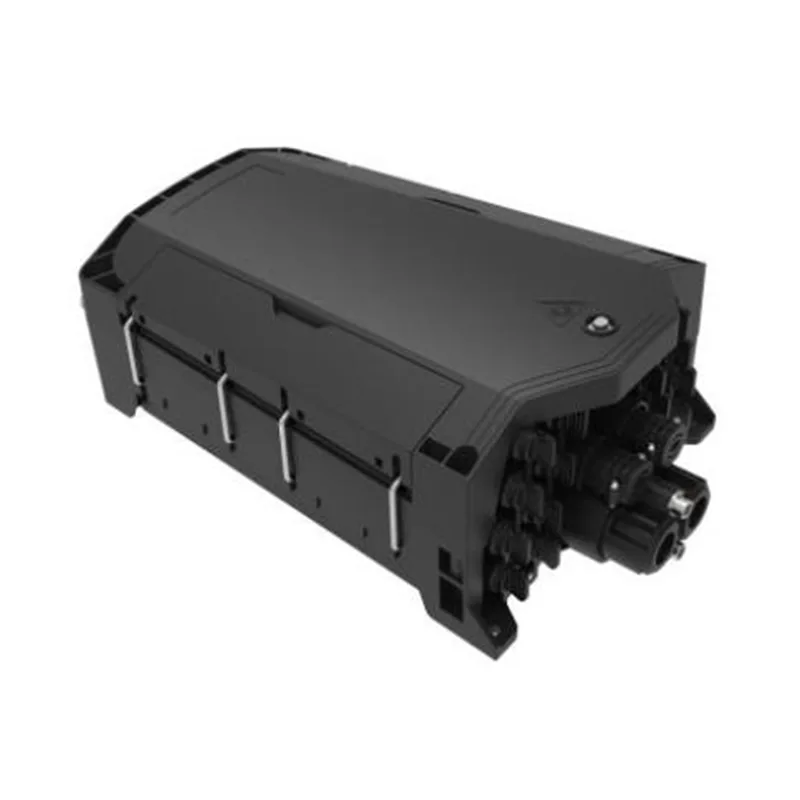

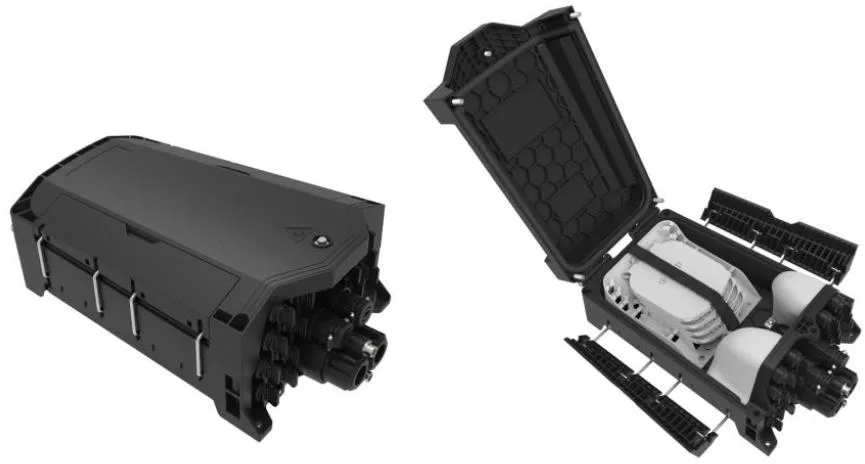

GFS-016-007C-ийн дүр төрх

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

1.3 програмын орчин

2. Онцлог шинж чанар

1. Доод бүрхүүл, дээд бүрхэвчийг гагнах нь салангид бус халуун хавтангаар гагнаж байдаг.

2. Материал: PP + GF.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. 1 зууван оптик кабелийн оруулга, 2 салбар оптик кабелийн оруулгууд ба 16 Урьдчилан холбогдсон адаптерууд.

6. Янз бүрийн төрлүүдийн тавиурыг авах боломжтой.

7. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананд суурилуулсан.

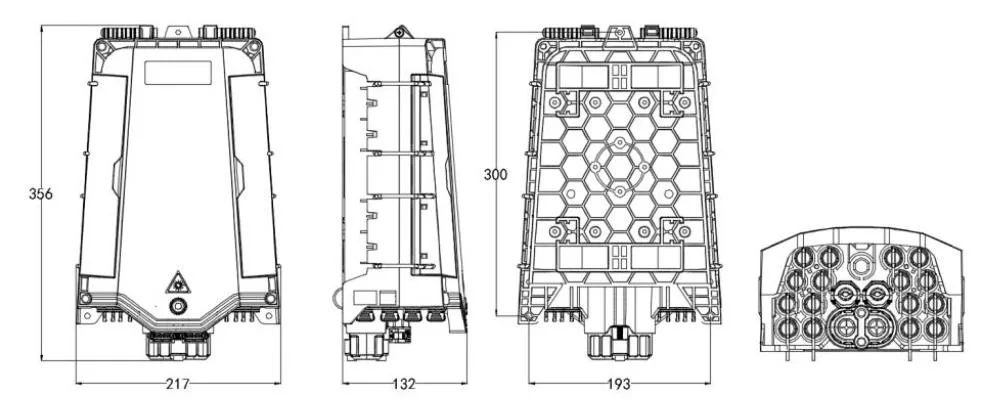

3. Тодорхойлолтууд

3.1 Механик үзүүлэлтүүд

4. Тохиргоо

4.1 Үндсэн оптик параметрүүд

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

5. Бүтээгдэхүүний зураг

5.1 Бүтээгдэхүүний кабелийн аргууд:

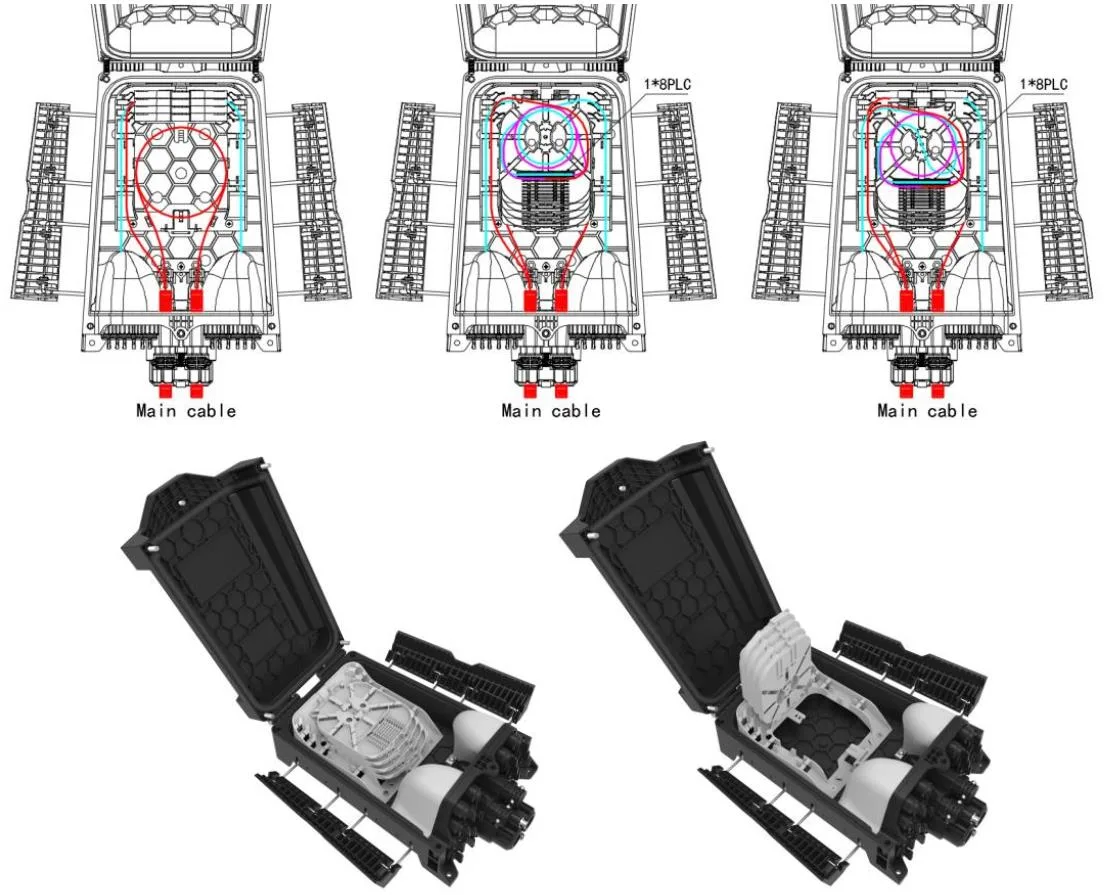

GFS-016-007C чиглүүлэлтийн диаграмм

5.2 Тавиурыг хуваах

Зүйл	Тосгуурыг хуваах a	Тосгуурыг хуваах b	Тосгуурыг хуваах c
Хэмжээ (H * W * D, MM)	121 * 101 * 4	125 * 101 * 8	125 * 101 * 8
Цэвэр жин (кг)	0.017	0.026	0.026
Зураг
Өнгө	Pantone 428c	Pantone 428c	Pantone 428c
Түүхий эд	PC + ABS / ABS	PC + ABS / ABS	PC + ABS / ABS
Тавиурын хүчин чадал (эвэр)	12  (Дулааны 1 давхаргуур нь хамгаалалтын хавтасны ханцуй)	16  (Дулааны 2 давхаргуур нь хамгаалалтын бүрхүүлтэй ханцуй)	2 (Дулааны 2 давхаргуур нь хамгаалалтын бүрхүүлтэй ханцуй)
Аййгийн задлагч (PCS)	/	1  (PLC 1X2, 1X4, 1X4, 1X8, 0.9 мм-ийн шилэн, 60x7X4mm)	2 (Plc 1х2, 1х4, 1X4, 1X8, 0x8, 0.9mm шилэн, 60x7x4mm), 1 (PLC 1X16, 0.9 мм-ийн шилэн, 60x122x4mm), 1-1  (1 * 2 FBT, 0.9 мм-ийн шилэн, ø3 * 60 мм)
Хамгийн их (PCS)	8	4	4
Үндсэн (PCS)	/	4	/

Дэггүй програм.

1. Дээрх тавиуруудыг шаардлагын дагуу хольж болно.

2. Тохируулгын дүрэм: 2A = 1B = 1B = 1c нь шилэн дискний төрлүүд нь тасралтгүй нэмэгдэж байна

5.3 дагалдах хэрэгсэл

Үгүй	Алчуур нэр	Лавлах зураг	Нэгж	Тоо хэмжээ	Тайлбар
1	Хэрэглэгчид	/	PCCS	1	-Аар / -оор
2	Туршилтын тайлангийн тайлан	/	PCCS	1	-Аар / -оор

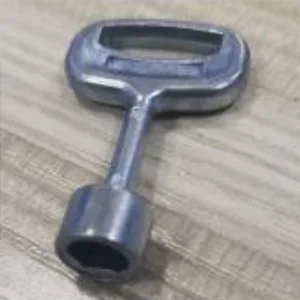

3	Түлхүүр		PCCS	1	"D" төрөл

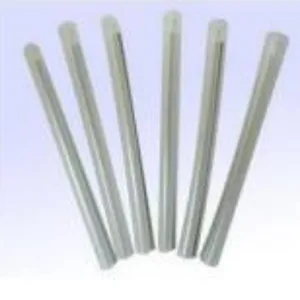

4	Дулаан багасч, хамгаалах ханцуй		PCCS	16	L = 45мм, захиалагчийн хүсэлтээр заавал биш

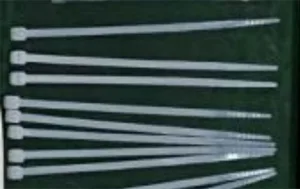

5	Nylon кабелийн зангиа		PCCS	10	3х100мм

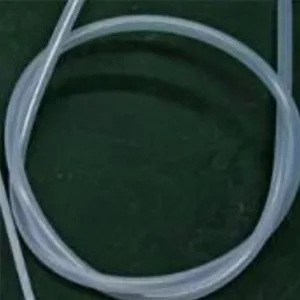

6	Нүцгэн шилэн хамгааллын хоолой		PCCS	1	OD5MM X 50 см

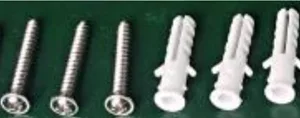

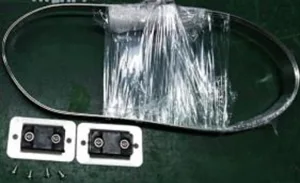

7	Хана суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш. (Хуванцар залгах φ8x40m4mm, Филлипс өөрөө Phillips өөрөө товших боолт m5x40мм.)

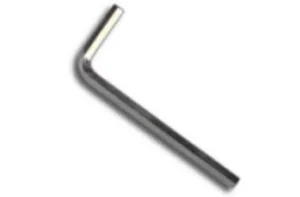

8	M6 ALLEN түлхүүр		PCCS	1	М6

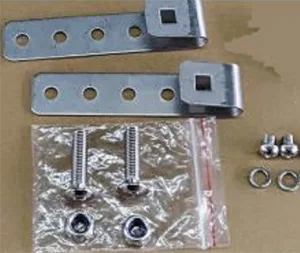

9	Туйл суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
10	Агаарын суурилуулсан иж бүрдэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш

6. Байгаль орчны шинж чанарууд

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

7. Суурилуулалт

7.1. Ханан суурилуулсан суулгалт

Хүснэгт 3.1 Хүснэгт 3.1 Хүснэгт 3.1 Хүснэгтэд 3 нүх өрөмдөж, өргөтгөлийн залгах Plubizy Plubie-ийг байрлуул, хайрцгийг нүхэнд тааруулж, боолтыг нэмж, шурагийг хооронд нь бэхлэхийн тулд хайрцагт байрлуул.

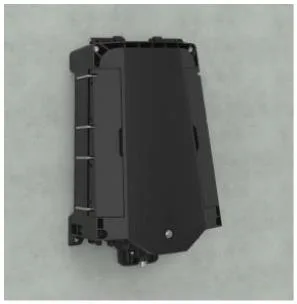

Хана суурилуулсан суулгалт

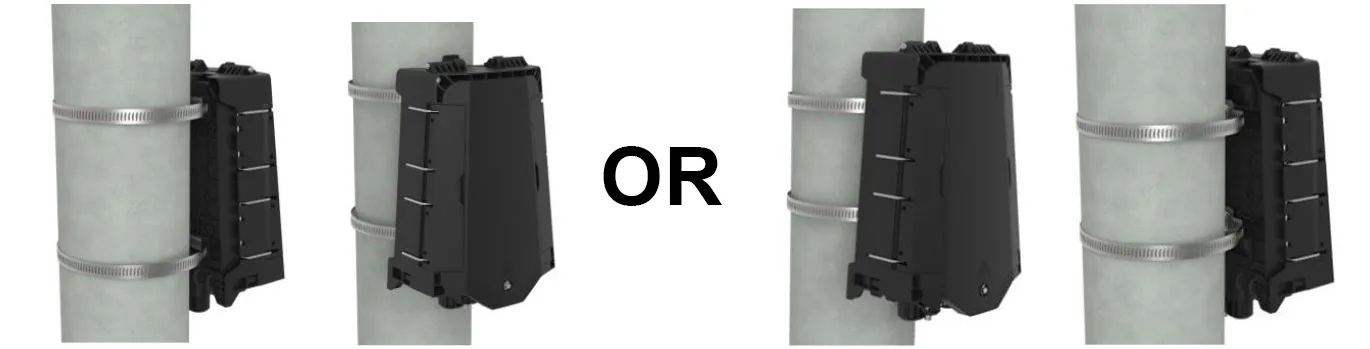

7.2. Туйл суурилуулсан суулгалт

Цагираг бөгжийг арын хавтангаар дамжуулж, Telecommunication шон дээр засаарай

Туйлын суурилуулсан суурилуулалт

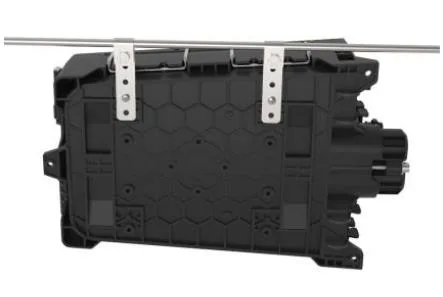

7.3 Ханын хана суурилуулсан суулгалт (drop кабелийн агуулахын тавиураар)

Утсан дээр өлгөөтэй дүүжлүүр дээр хоёр суулгаж, дараа нь боолт, дараа нь хахахаа больсон.

Хэт их бүтэц

8. Холбогчийн ажиллагаа

8.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

8.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

8.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

8.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

8.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

8.6 Урьдчилан холбогдсон адаптер -f -f

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

8.7 Урьдчилан холбогдсон адаптер - G

9. Багц

1PC-ийг хөөс уутанд хий, 480 * 400мм;

Жижиг картон, 365 * 225 * 225 * 225 * 145 мм, нийт жин нь 2.1кг юм;

Том Атираат Каспорын хайрцаг, 470 * 385 * 385 * 615 * 615 MM, нийт жин нь 18кг юм.
