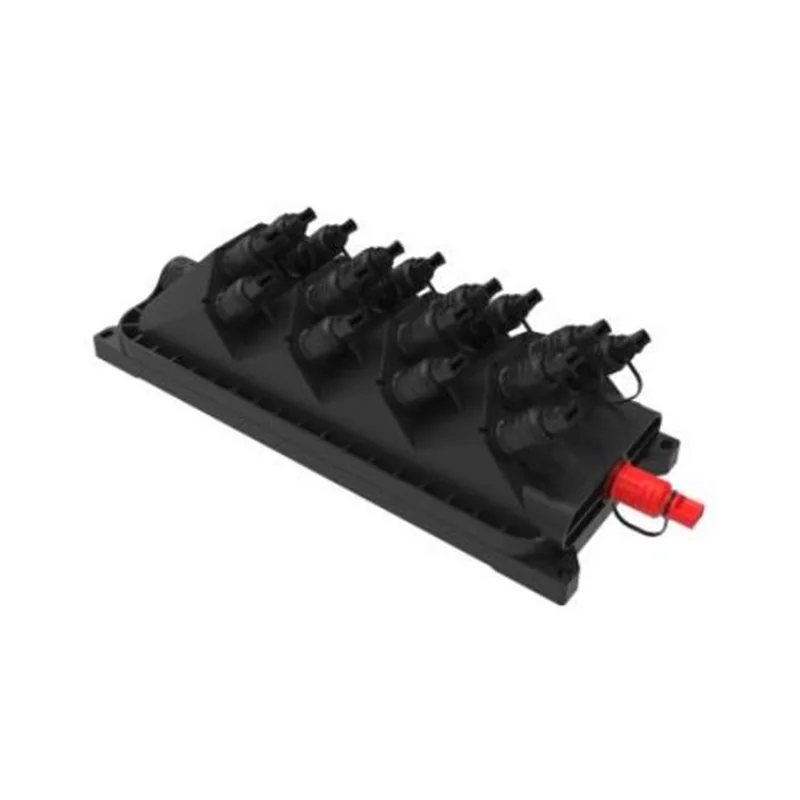

Урьдчилан холбогдсон шилэн шилэн шилэн кабель Түгээх хайрцаг gfs-016-026c

1. Ерөнхий

1.1 Тайлбар

Хамгийн дэвшилтэт FTTX NOTION NOPLONT CONDONE CONDOND-ийг урьдчилан холбосон оптекторын тоогоор Сүлжээг.

Gfs-016-026c

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

1.3 програмын орчин

2. Онцлог шинж чанар

1. Доод бүрхүүл, дээд бүрхэвчийг гагнах нь салангид бус халуун хавтангаар гагнаж байдаг.

2. Материал: PP + GF.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. Дотор нь 1х16 PLC Splitter-ээр тоноглогдсон.

6. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананы суурилуулсан.

3. Тодорхойлолтууд

3.1 Механик үзүүлэлтүүд

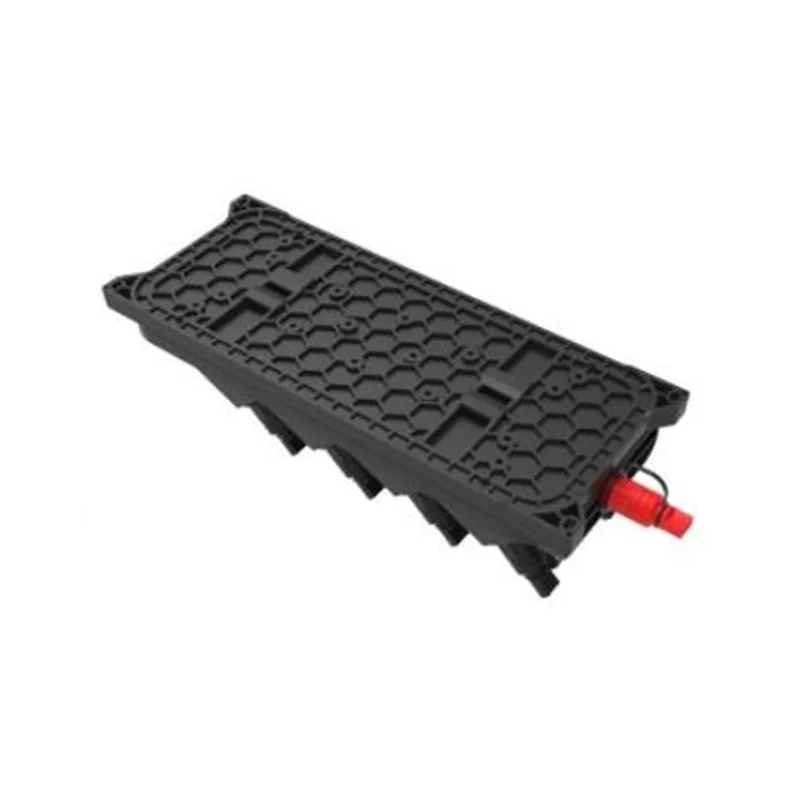

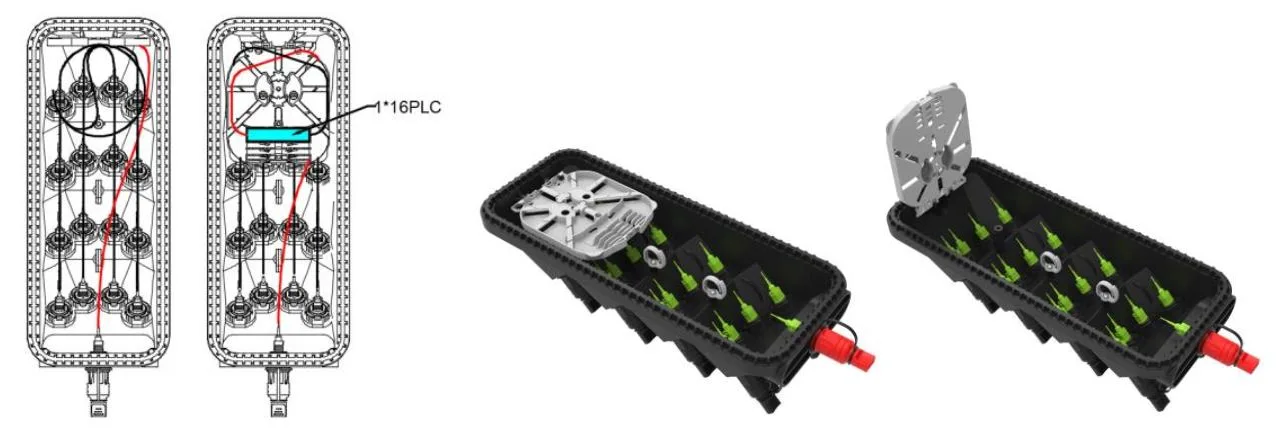

4. Бүтээгдэхүүний зураг

Gfs-016-026c бүтээгдэхүүний зураг

5. Байгаль орчны шинж чанар

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

6. Суурилуулалт

6.1. Ханан суурилуулсан суулгалт

Хүснэгт 1-ийн хэмжээтэй 4 нүхийг хананд үндэслэн хананд хэрэглээрэй. Өргөтгөлийн боолтыг φ8 * 40-ийг байрлуул, хайрцгийг байрлуул, боолтыг цэгцтэй байлгахын тулд хайрцгийг байрлуулаад боолтыг цэгцэлж, бэхэлгээ хийхийн тулд боолтыг ашиглана уу.

Хана суурилуулсан суулгалт

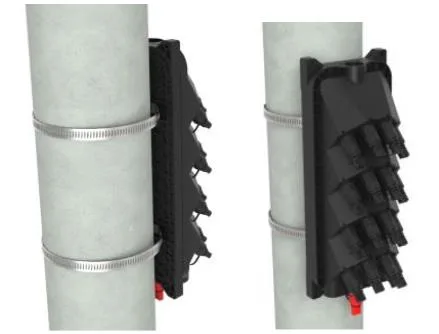

6.2. Туйл суурилуулсан суулгалт

Телекомын туйл руу 1 багц цагиргийг засаарай

Туйлын суурилуулсан суурилуулалт

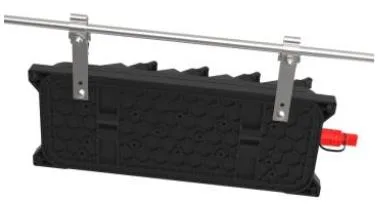

6.3 Хэт их бүтэц

Утсан дээр өлгөөтэй дүүжлүүр дээр хоёр суулгаж, дараа нь боолт, дараа нь хахахаа больсон.

Хэт их бүтэц

7. Холбогчийн ажиллагаа

7.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

7.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

7.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

7.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

7.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

7.6 Адактив адаптер -f -F өмнөх

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

7.7 Урьдчилан холбогдсон адаптер - G

7.8 Урьдчилан холбогдсон адаптер - H-1

7.9 Урьдчилан холбогдсон адаптер - J-1

8. Багц
