Урьдчилан холбогдсон шилэн шилэн шилэн кабель кабелийн хуваарилалт gfs-16qx

1. Ерөнхий

1.1 Тайлбар

Урьдчилан холбогчийг урьдчилан холбосон FTTX сүлжээний тархалтын цэг болгон урьдчилан холбосон оптик түгээлтийн хайрцгийг хурдан, найдвартай, найдвартай холболт, сайн хамгаалал, менежмент, менежментийг сайтар хамгаалалт, сайтар хамгаална.

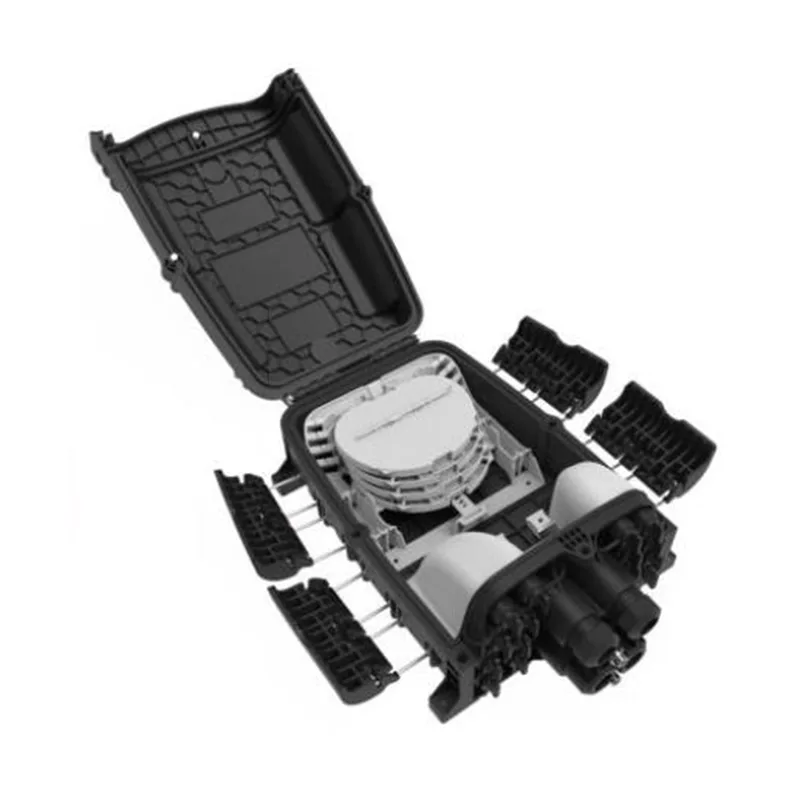

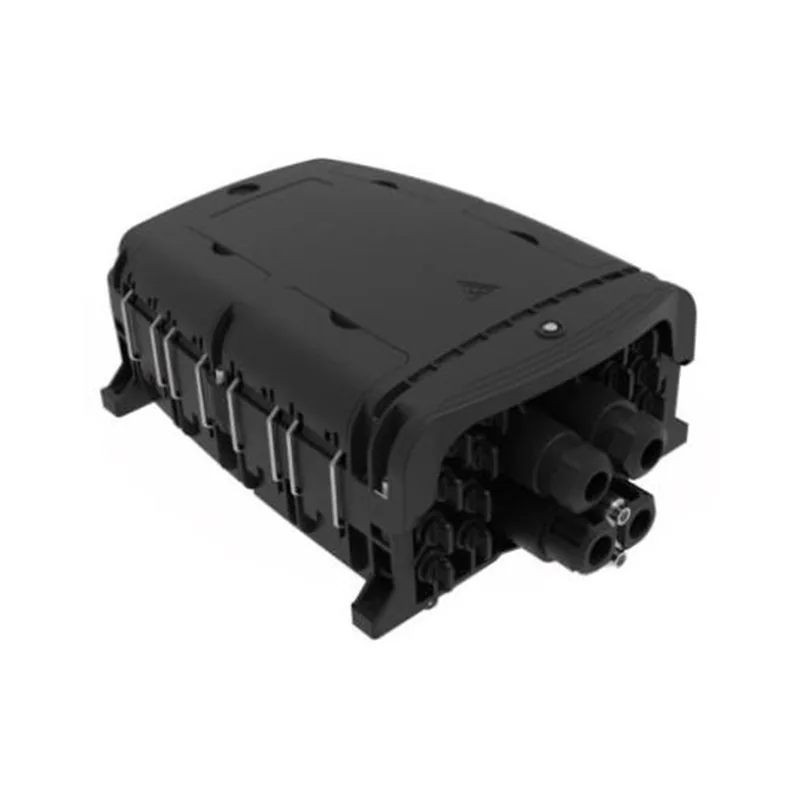

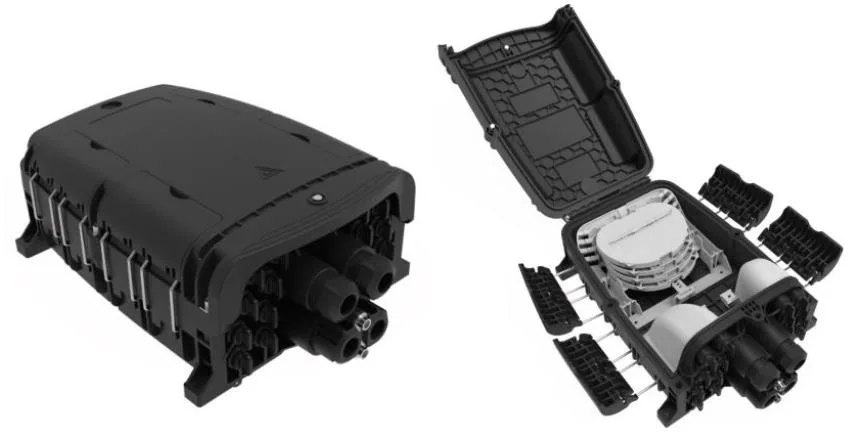

GFS-16QX-ийн дүр төрх

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

1.3 програмын орчин

2. Онцлог шинж чанар

1. Нарийвчилсан бүтэц дизайн, хялбар ажиллагаа, хялбар, боломжийн чиглүүлэлт.

2. Материал: PP + GF.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. 1 зууван оптик кабелийн оруулга, 2 салбар оптик кабелийн оруулгууд ба 16 Урьдчилан холбогдсон адаптерууд.

6. 2 Төрөлгийн тосгуурыг заавал биш.

7. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананд суурилуулсан.

3. Тодорхойлолтууд

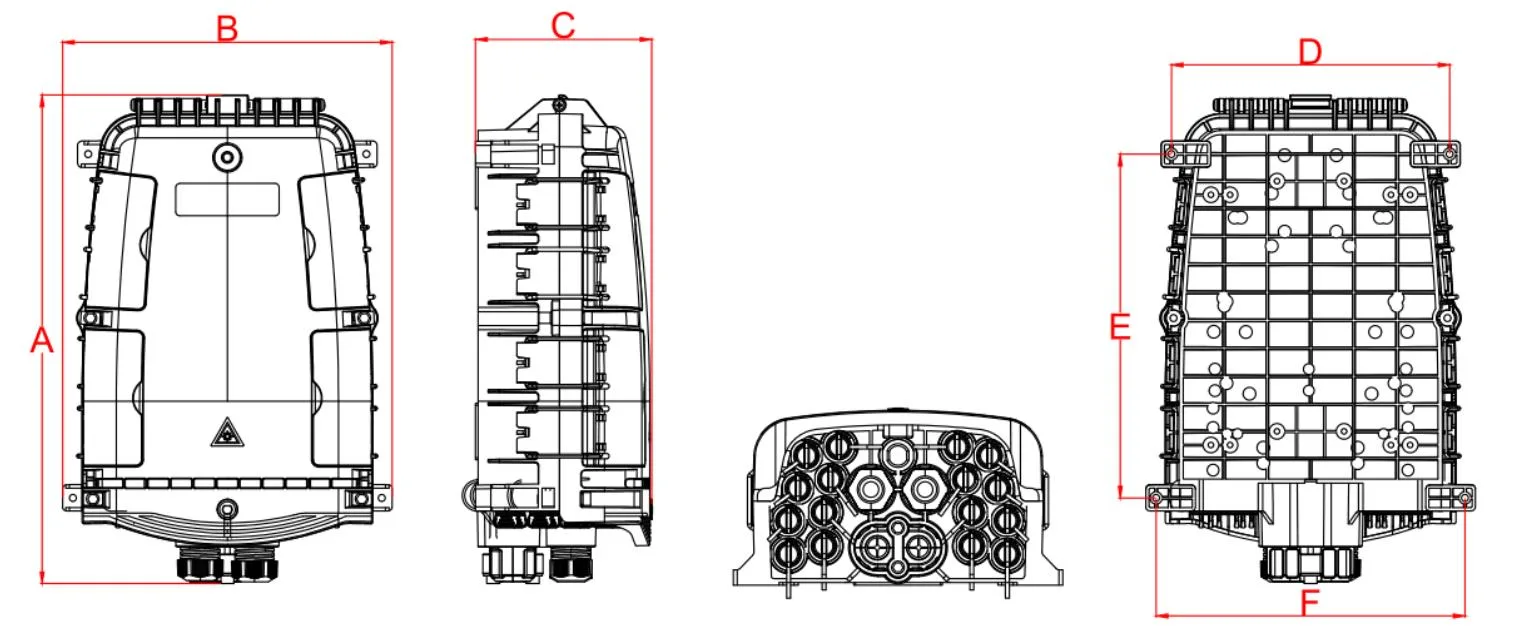

3.1 Механик үзүүлэлтүүд

4. Тохиргоо

4.1 Үндсэн оптик параметрүүд

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

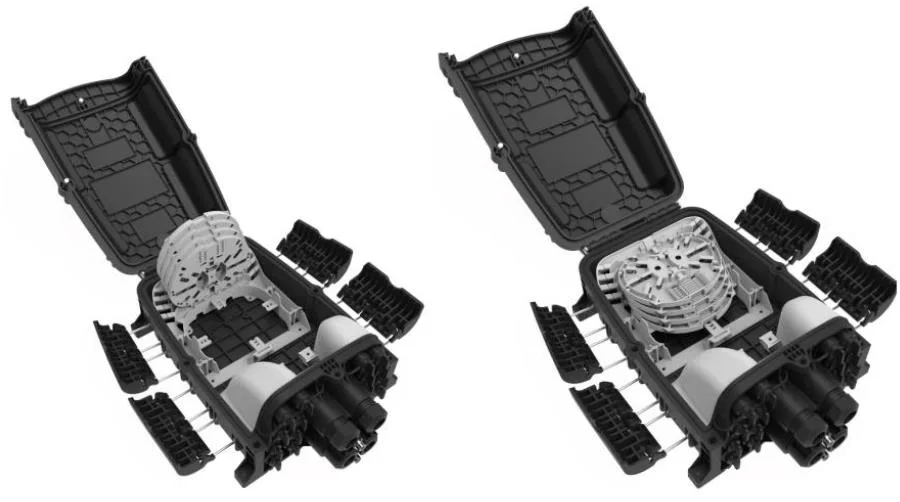

5. Бүтээгдэхүүний зураг

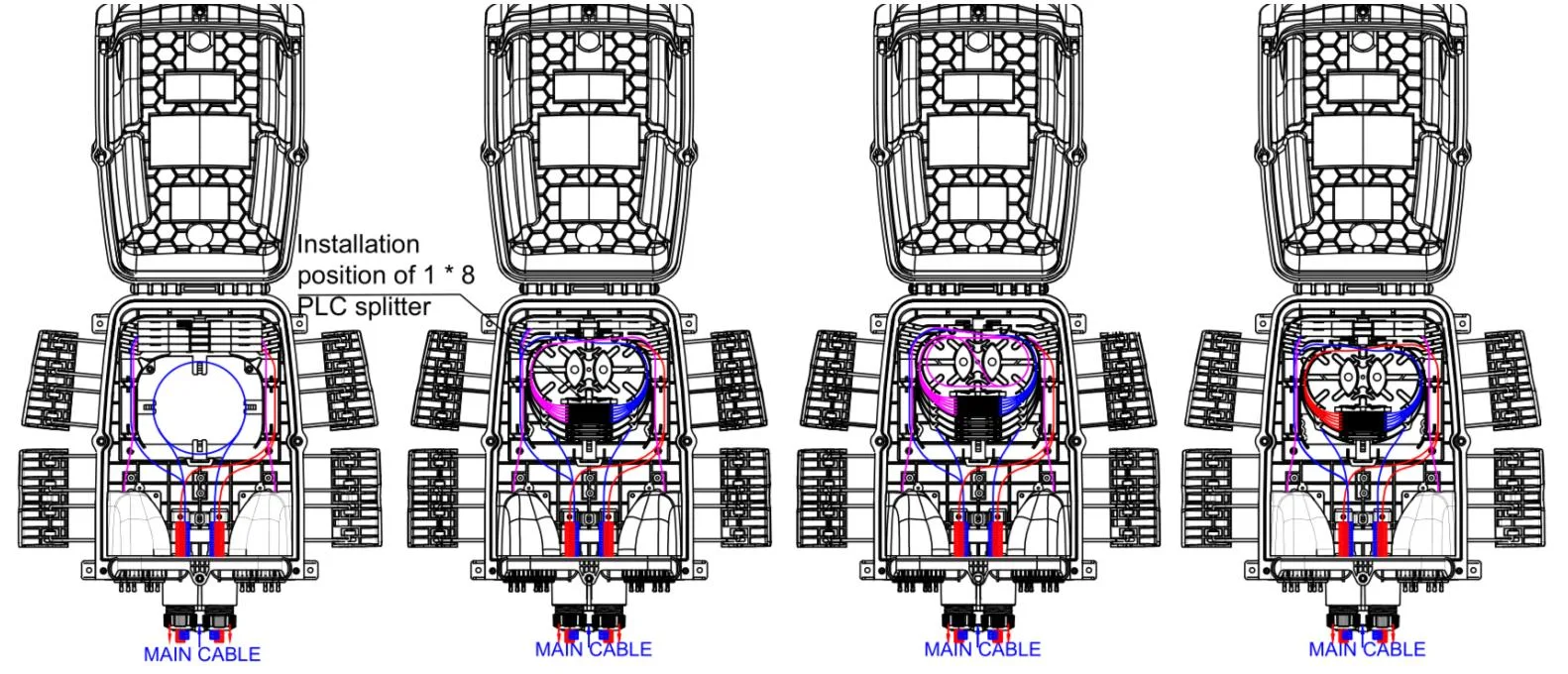

5.1 Бүтээгдэхүүний кабелийн аргууд:

Gfs-16qx чиглүүлэлтийн диаграмм

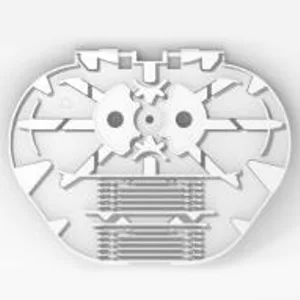

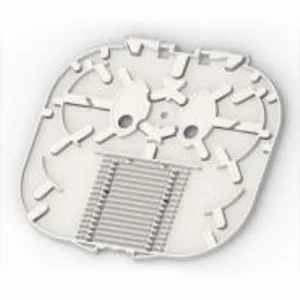

5.2 Тавиурыг хуваах

Зүйл	Тосгуурыг хуваах a	Тосгуурыг хуваах b	Splaster Tray A-1	Тосгуурыг хуваах c
Цалиншил (H * W * D, MM)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8	136 * 104 * 4
Цэвэр жин (кг)	0.021	0.015	0.021	0.018
Зураг
Өнгө	Ral7035	Ral7035	Ral7035	Ral7035
Түүхий эд	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Тавиурын хүчин чадал (эвэр)	12 (Дулааны 2 давхаргуур нь хамгаалалтын бүрхүүлтэй ханцуй)	8 (Дулааны 1 давхаргуур нь хамгаалалтын хавтасны ханцуй)	6  (Дулааны 2 давхаргуур нь хамгаалалтын бүрхүүлтэй ханцуй)	12 (Дулааны 1 давхаргуур нь хамгаалалтын хавтасны ханцуй)
Тавиурын багтаамж (PCS)	1-1  (PLC 1X2, 1X4, 1X4, 1X8, 0.9 мм-ийн шилэн, 60x7X4mm)	/	1  (Plc 1x16, 0.9 мм-ийн шилэн, 60x122mm4mm)	/
Хамгийн их (PCS)	4	8	4	8
Үндсэн (PCS)	2	/	/	2
Тэмдэглэл: 1. Дээрх тавиуруудыг шаардлагын дагуу хольж болно. 2. Тохиргооны дүрэм: 1A = 2B = 2c = 2c = 2D = 1EE = 1EE 3. Шилэн дискний төрөл нь тасралтгүй нэмэгдэж байна

Зүйл	Хуваах тосгуур d	Хуваах тосгуур e	Тосгуурыг хуваах	Хуваах тосгуур f
Хэмжээ (H * W * d, мм)	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8	135 * 125 * 4
Цэвэр жин (кг)	0.024	0.033	0.033	0.021
Зураг
Өнгө	Ral7035	Ral7035	Ral7035	Ral7035
Түүхий эд	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Тавиурын хүчин чадал (эвэр)	24 (2 давхар дулааныг багасгаж авах боломжтой хамгаалалтын ханцуй)	24 (2 давхар дулааныг багасгаж авах боломжтой хамгаалалтын ханцуй)	18 (2 давхар дулааныг багасгаж авах боломжтой хамгаалалтын ханцуй)	16 (Дулааны 1 давхаргуур нь хамгаалалтын хавтасны ханцуй)
Тавиурын багтаамж (PCS)	/	1 (PLC 1X2, 1X4, 1X4, 1X8, 0.9 мм-ийн шилэн, 60x7X4mm)	1 (Plc 1x16, 0.9 мм-ийн шилэн, 60x122mm4mm)	/
Хамгийн их (PCS)	4	4	4	8
Үндсэн (PCS)	/	/	/	/
Дэггүй програм. 1. Дээрх тавиуруудыг шаардлагын дагуу хольж болно. 4. Тохиргооны дүрэм: 1A = 2b = 2b = 2c = 2D = 1D = 1ER = 1EE 3. Шилэн шилэн дискний төрөл нь тасралтгүй нэмэгдэж байна

5.3 дагалдах хэрэгсэл

Үгүй	Алчуур нэр	Лавлах зураг	Нэгж	Тоо хэмжээ	Тайлбар
1	Хэрэглэгчид	/	PCCS	1	-Аар / -оор
2	Туршилтын тайлангийн тайлан	/	PCCS	1	-Аар / -оор

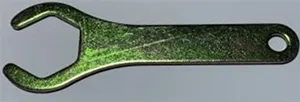

3	Түлхүүр		PCCS	1	"D" төрөл
4	Дулаан багасч, хамгаалах ханцуй		PCCS	16	L = 45 мм, Хэрэглэгчийн хүсэлтээр заавал биш
5	Nylon кабелийн зангиа		PCCS	10	3х100мм

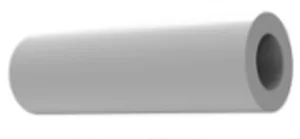

6	Нүцгэн шилэн хамгааллын хоолой		PCCS	1	OD5MM X 50 см

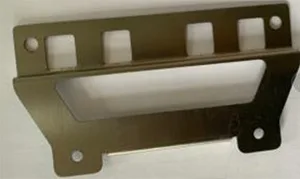

7	Хана суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш. ХУДАЛДАН АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨ φ7.5x40МММ, Филлипс өөрөө товших боолт m5x40mm.

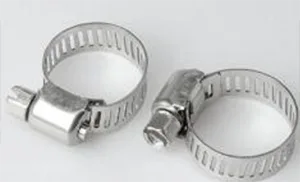

8	Цохилт		PCCS	2	ᴓ13-19мм
9	Кассын оптик кабелийн элсэлтийн залгуур		PCCS	2
10	Brach Cash Caphing самар самар		PCCS	1

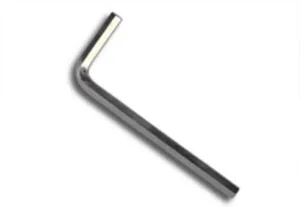

11	M6 ALLEN түлхүүр		PCCS	1	М6
12	Туйлын суурилуулсан хэрэгсэл-а		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
13	Туйл суурилуулсан kit-b		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
14	Агаарын суурилуулсан иж бүрдэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
15	Боодлын кабелийн агуулах тавиур		PCCS	2	Хэрэглэгчийн хүсэлтээр заавал биш

6. Байгаль орчны шинж чанарууд

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

7. Суурилуулалт

7.1. Ханан суурилуулсан суулгалт

Хүснэгт 3.1 Хүснэгт 3.1 Хүснэгт 3.1 Хүснэгтээс хамааран хананд 4 нүх өрөмдөж, өргөтгөлийн залгах Plub7.40, Нүхийг нүхлэхийн тулд хайрцгийг байрлуулаад боолтыг бэхлэхийн тулд хайрцгийг байрлуул.

Хана суурилуулсан суулгалт

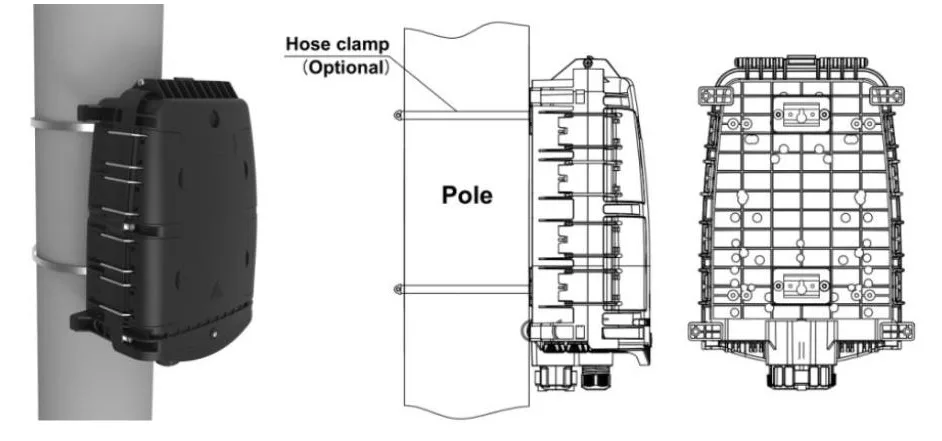

7.2. Туйл суурилуулсан суулгалт

Цагираг бөгжийг арын хавтангаар дамжуулж, Telecommunication шон дээр засаарай

Туйлын суурилуулсан суурилуулалт

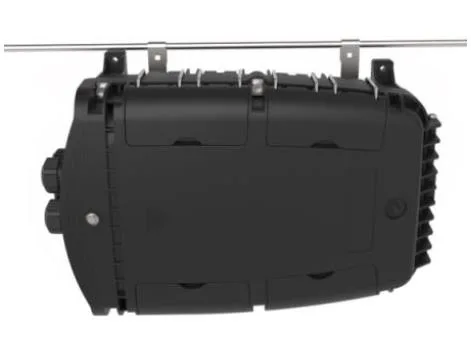

7.3 Хэт их бүтэц

Утсан дээр өлгөөтэй дүүжлүүр дээр хоёр суулгаж, дараа нь боолт, дараа нь хахахаа больсон.

Хэт их бүтэц

8. Холбогчийн ажиллагаа

8.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

8.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

8.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

8.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

8.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

8.6 Урьдчилан холбогдсон адаптер - SC

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

8.7 Урьдчилан холбогдсон адаптер - G

9. Багц

1PC хөөс уутанд, 400 * 480 мм;

Жижиг картон дээр 1PC, 385 * 260 * 260 * 260 * 150мм, нийт жин нь 3.5кг;

Том Атираат Кастед Картон, 540 * 405 * 405 * 640 * 640 MM, нийт жин нь 29 кг жинтэй.
