Урьдчилан холбогч шилэн шилэн шилэн кабелийн хуваарилалт хайрцаг gfs-16sx

1. Ерөнхий

1.1 Тайлбар

Урьдчилан холбогчийг урьдчилан холбосон FTTX сүлжээний тархалтын цэг болгон урьдчилан холбосон оптик түгээлтийн хайрцгийг хурдан, найдвартай, найдвартай холболт, сайн хамгаалал, менежмент, менежментийг сайтар хамгаалалт, сайтар хамгаална.

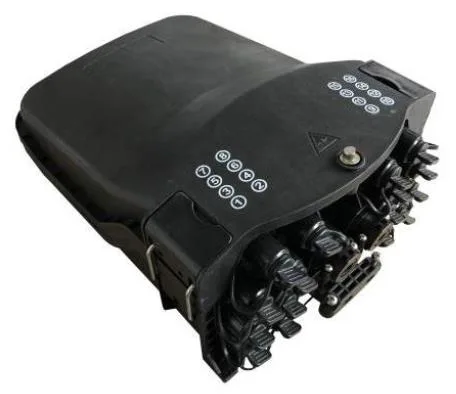

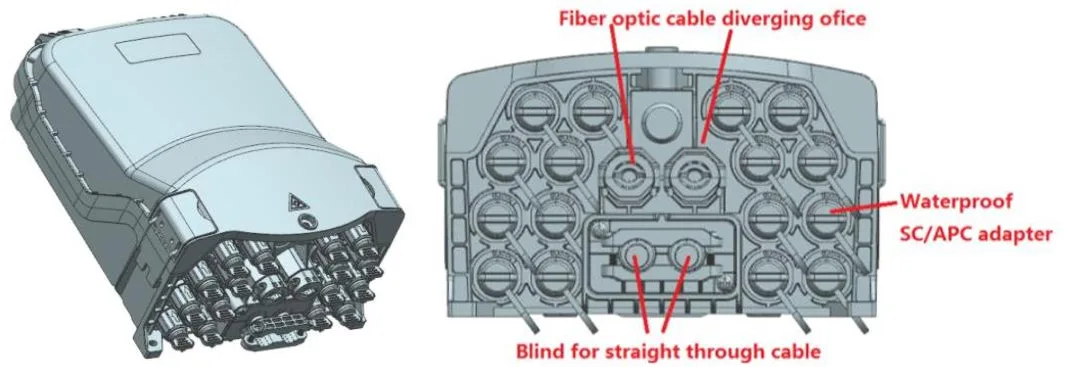

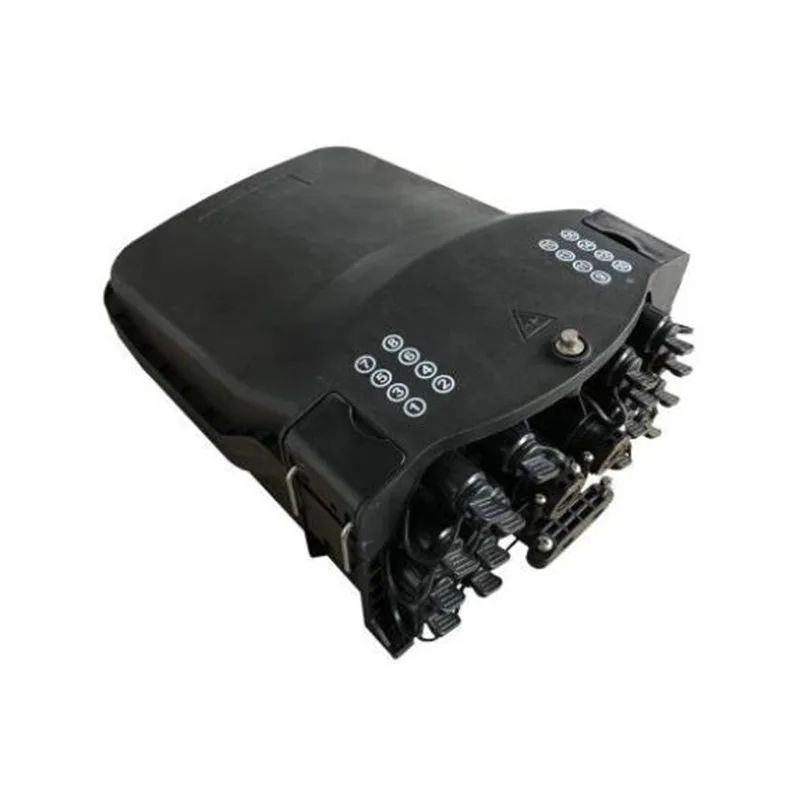

GFS-16SX-ийн дүр төрх

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

1.3 програмын орчин

2. Онцлог шинж чанар

1. Нарийвчилсан бүтэц дизайн, хялбар ажиллагаа, хялбар, боломжийн чиглүүлэлт.

2. Материал: PP + GF.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP65 хүртэлх хамгаалалт.

5. 1 зууван оптик кабелийн оруулга, 2 салбар оптик кабелийн оруулгууд ба 16 Урьдчилан холбогдсон адаптерууд.

6. Олон янзын үүрэгтэй тосгуурыг авах боломжтой.

7. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананд суурилуулсан.

8. Энэ нь Drop кабелийн агуулахын тосгуурыг 50 метрийн 5 метрийн зайд хадгалах боломжтой.

3. Тодорхойлолтууд

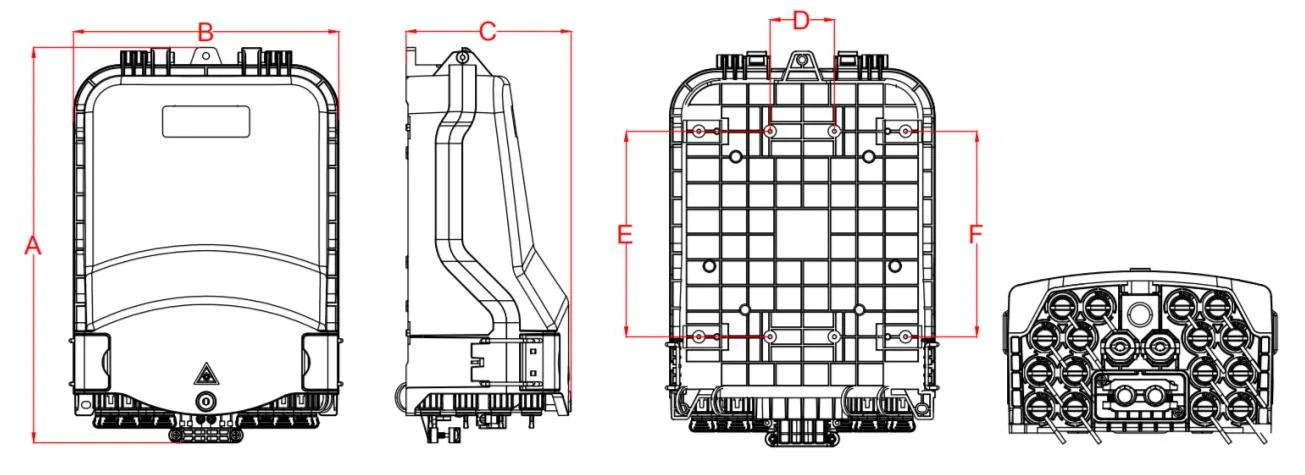

3.1 Механик үзүүлэлтүүд

4. Тохиргоо

4.1 Үндсэн оптик параметрүүд

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

5. Бүтээгдэхүүний зураг

5.1 Бүтээгдэхүүний кабелийн аргууд:

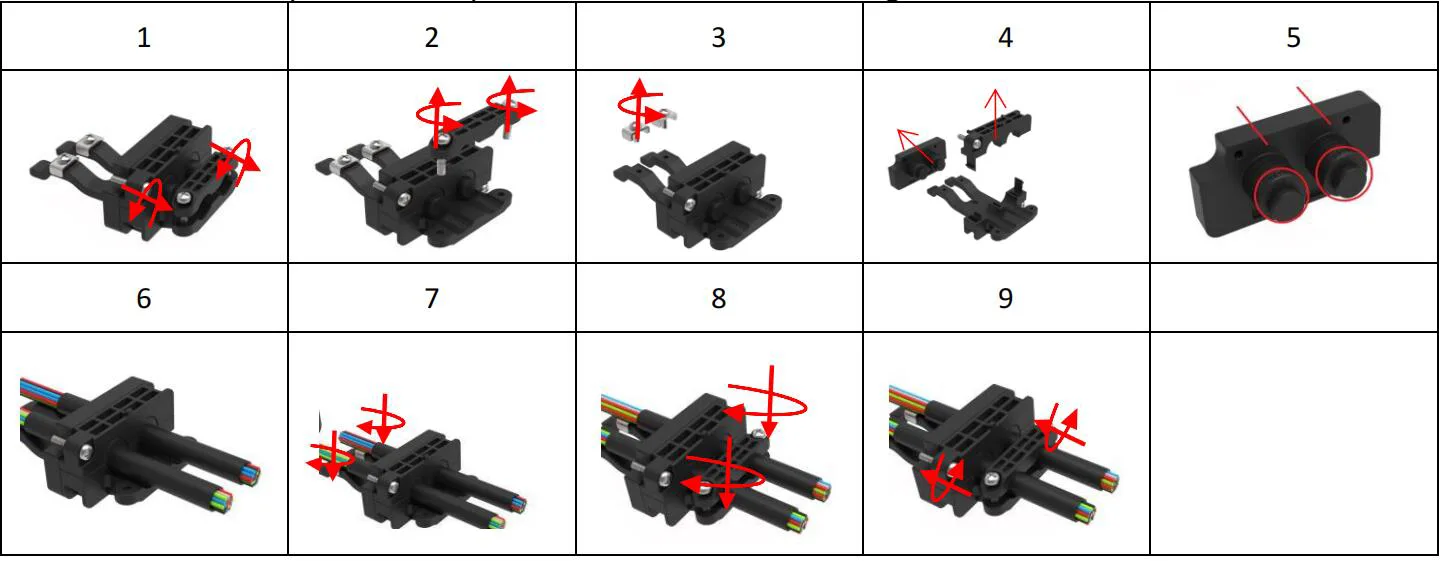

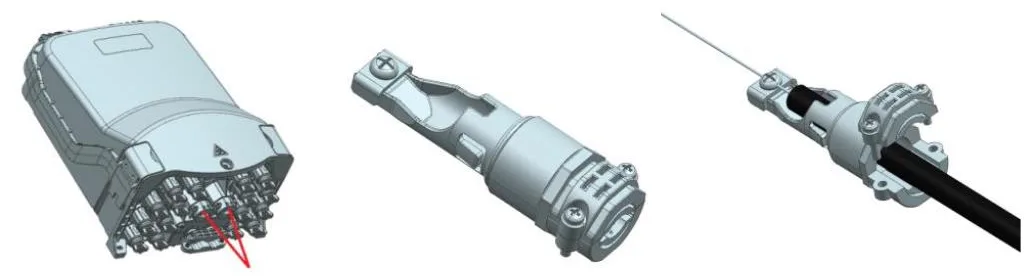

5.2 Хурдан залгаарай

1. Шураг суллаж, холболтыг арилгана.

2. Шураг суллаж, даралтын хавтанг арилгана.

3. Хүч чадлын гишүүний шахалтын хавтан дээр шураг суллана.

4. Резинэн залгуурын болон хуванцар хэсгүүдийг арилгана.

5. Шаардлагатай кабелийн хэмжээтэй дагуу резинэн залгуурыг хайчилж ав.

6. Шүүсэн кабелийг резинэн залгуураар дамжуулж, кабелийг резинэн залгуураар угсарч.

7. Хүч чадлын гишүүнийг хавтас руу нэвтрэн оруулаад даралтын хавтанг дараад, хүч чадлыг засахын тулд шурагийг чангална уу.

8. Даралтын хавтанг дараад, оптик кабелийг засахын тулд шураг чангална.

9. Бүрэлдэхүүн хэсгүүдийг оптик кабелийг ёроолд нь дараад боолтыг чангална.

5.3 Нүргэн шилэн оптик кабелийн бипуртаци

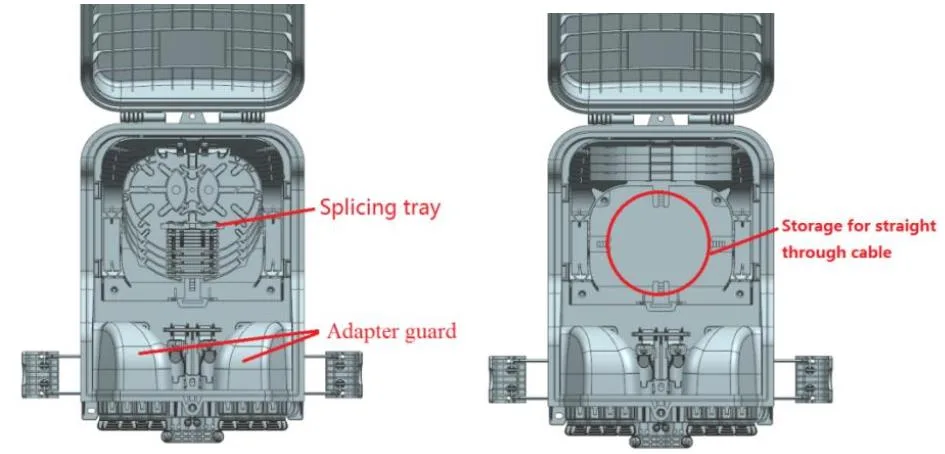

5.4 Бүтээгдэхүүний кабелийн арга

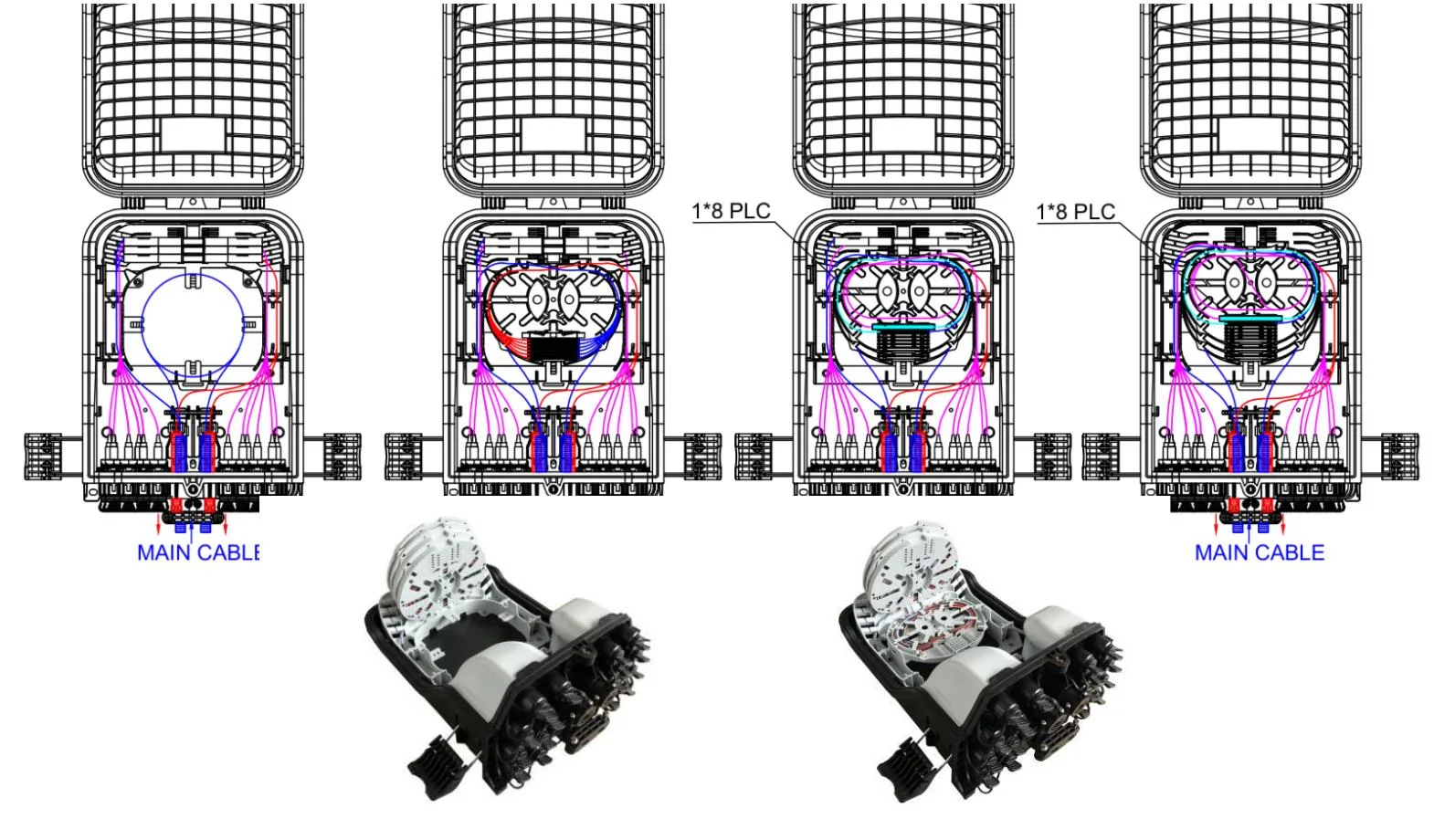

Gfs-16sx чиглүүлэлтийн диаграмм

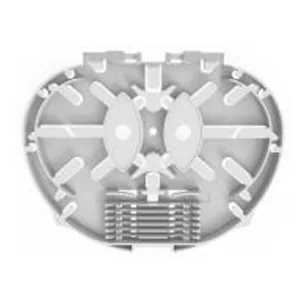

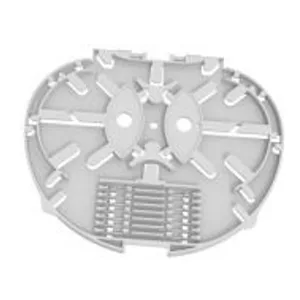

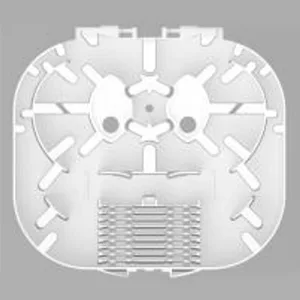

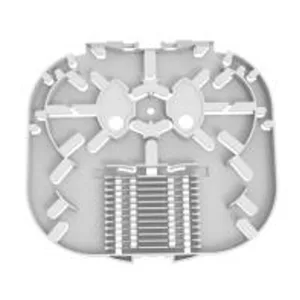

5.5 Тавиурыг хуваах

Зүйл	Тосгуурыг хуваах a	Тосгуурыг хуваах b	Splaster Tray A-1	Тосгуурыг хуваах c
Цалиншил (H * W * D, MM)	134 * 104 * 8	134 * 104 * 4	134 * 104 * 8
Цэвэр жин (кг)	0.021	0.015	0.021
Зураг
Өнгө	Ral7035	Ral7035	Ral7035
Түүхий эд	PC + ABS	PC + ABS	PC + ABS
Тавиурын хүчин чадал (эвэр)	12 (Дулааны 2 давхаргуур нь хамгаалалтын бүрхүүлтэй ханцуй)	8 (Дулааны 1 давхаргуур нь хамгаалалтын хавтасны ханцуй)	6 (Дулааны 2 давхаргуур нь хамгаалалтын бүрхүүлтэй ханцуй)
Тавиурын багтаамж (PCS)	1 (PLC 1X2, 1X4, 1X4, 1X8, 0.9 мм-ийн шилэн, 60x7X4mm)	/	1  (Plc 1x16, 0.9 мм-ийн шилэн, 60x122mm4mm)
Хамгийн их (PCS)	4	8	4
Үндсэн (PCS)	2	/	/
Тэмдэглэл: 1. Дээрх тавиуруудыг шаардлагын дагуу хольж болно. 2. Тохиргооны дүрэм: 1A = 2B = 2c = 2c = 2D = 1EE = 1EE 3. Шилэн дискний төрөл нь тасралтгүй нэмэгдэж байна

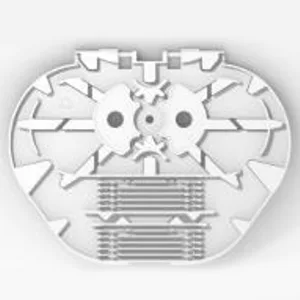

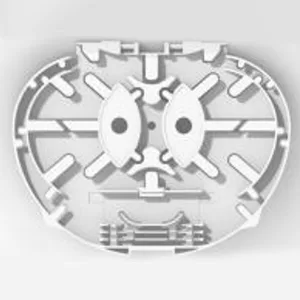

Зүйл	Тосгуурыг хуваах c	Хуваах тосгуур d	Хуваах тосгуур e	Тосгуурыг хуваах
Хэмжээ (H * W * d, мм)	136 * 104 * 4	136 * 104 * 8	135 * 125 * 8	135 * 125 * 8
Цэвэр жин (кг)	0.018	0.024	0.033	0.033
Зураг
Өнгө	Ral7035	Ral7035	Ral7035	Ral7035
Түүхий эд	PC + ABS	PC + ABS	PC + ABS	PC + ABS
Тавиурын хүчин чадал (эвэр)	12 (Дулааны 1 давхаргуур нь хамгаалалтын хавтасны ханцуй)	24 (2 давхар дулааныг багасгаж авах боломжтой хамгаалалтын ханцуй)	24 (2 давхар дулааныг багасгаж авах боломжтой хамгаалалтын ханцуй)	18 (2 давхар дулааныг багасгаж авах боломжтой хамгаалалтын ханцуй)
Тавиурын багтаамж (PCS)	/	/	1 (PLC 1X2, 1X4, 1X4, 1X8, 0.9 мм-ийн шилэн, 60x7X4mm)	1 (Plc 1x16, 0.9 мм-ийн шилэн, 60x122mm4mm)
Хамгийн их (PCS)	8	4	4	4
Үндсэн (PCS)	/	/	/	/
Дэггүй програм. 1. Дээрх тавиуруудыг шаардлагын дагуу хольж болно. 4. Тохиргооны дүрэм: 1A = 2b = 2b = 2c = 2D = 1D = 1ER = 1EE 3. Шилэн шилэн дискний төрөл нь тасралтгүй нэмэгдэж байна

5.3 дагалдах хэрэгсэл

Үгүй	Алчуур нэр	Лавлах зураг	Нэгж	Тоо хэмжээ	Тайлбар
1	Хэрэглэгчид	/	PCCS	1	-Аар / -оор
2	Туршилтын тайлангийн тайлан	/	PCCS	1	-Аар / -оор
3	Түлхүүр		PCCS	1	"D" төрөл

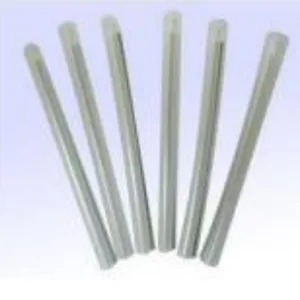

4	Дулаан багасч, хамгаалах ханцуй		PCCS	16	L = 45 мм, Хэрэглэгчийн хүсэлтээр заавал биш

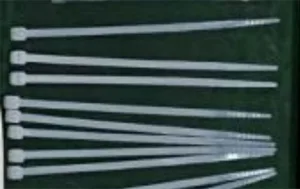

5	Nylon кабелийн зангиа		PCCS	10	3х100мм

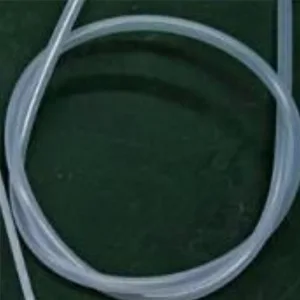

6	Нүцгэн шилэн хамгааллын хоолой		PCCS	1	OD5MM X 50 см

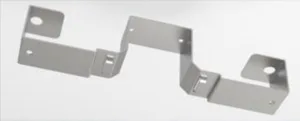

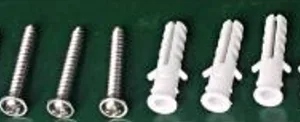

7	Хана суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш. ХУДАЛДАН АЖИЛЛАГААНЫ ТӨЛӨВЛӨГӨӨ φ7.5x40МММ, Филлипс өөрөө товших боолт m5x40mm.

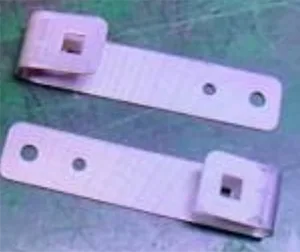

8	Туйл суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш

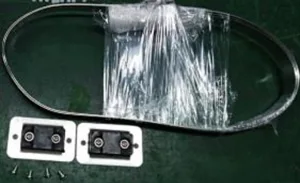

9	Агаарын суурилуулсан иж бүрдэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
10	Боодлын кабелийн агуулах тавиур		PCCS	2	Хэрэглэгчийн хүсэлтээр заавал биш

6. Байгаль орчны шинж чанарууд

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

7. Суурилуулалт

7.1. Ханан суурилуулсан суулгалт

Хүснэгт 2-т 3 нүх өрөмдөж, Хүснэгт 2-тэйгээр хананд өрөмдөж, өргөтгөл өргөх Plubie-ийг байрлуул, хайрцгийг цэгцтэй байрлуул, нүхийг нүхэнд нийцүүлж, боолтыг бэхлэхийн тулд хайрцгийг байрлуул.

Хана суурилуулсан суулгалт

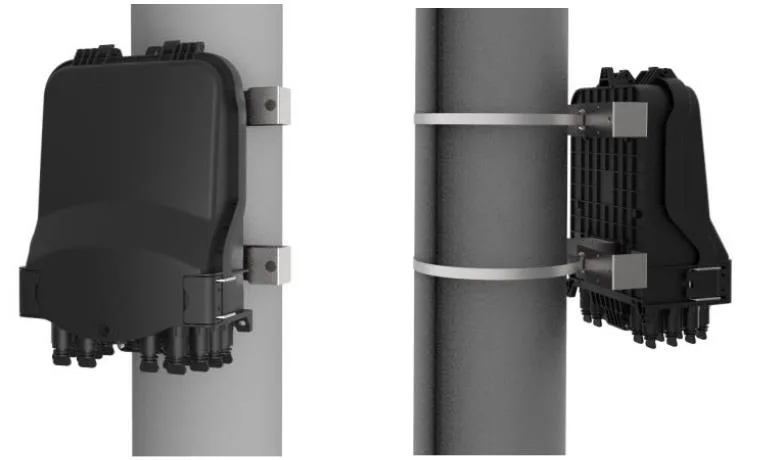

7.2. Туйл суурилуулсан суулгалт

Цагираг бөгжийг арын хавтангаар дамжуулж, Telecommunication шон дээр засаарай

Туйлын суурилуулсан суурилуулалт

7.3 Хэт их бүтэц

ХУГАЦААНЫ ХОЁРДУГААР ХУГАЦААНЫ ХУГАЦААНЫ ХУГАЦААНЫ ХУГАЦААНЫ ХУГАЦАА, дараа нь боолт, дараа нь боолт, дараа нь хэргийг унагаахаас сэргийлнэ. (Pic 6)

Хэт их бүтэц

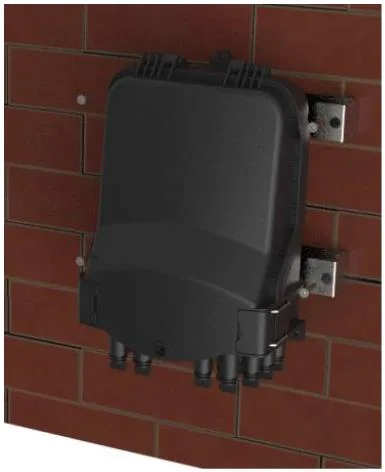

7.4 Уолл суурилуулсан суулгалт (DROP кабель хадгалах тавиур бүхий)

Drop кабелийн кабель хадгалах тавиурын тавиур дээр 4 нүх өрөмдөж, өргөтгөлийн залгуурыг Φ 7.5 * 40 болгож, нүхийг нь тавь, боолттой тааруулж, боолттой тааруулж, боолтыг байрлуул.

Ханын суулгасан суулгалт (DROP кабелийн агуулахын тавиураар)

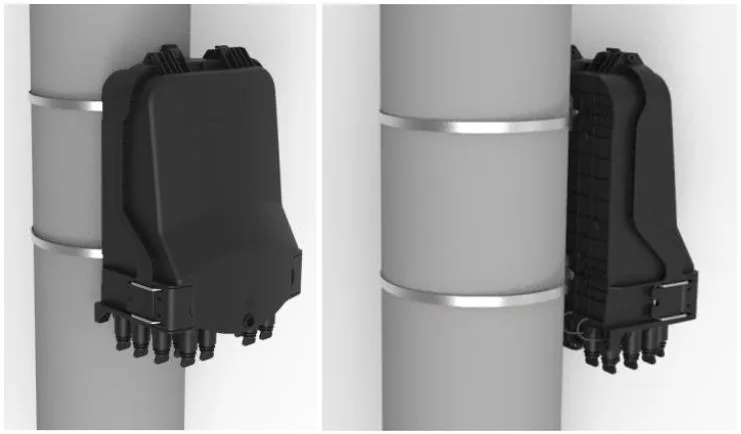

7.5 Туйл суурилуулсан суурилуулалт (Drop кабелийн агуулахын тавиураар)

Зуузгүй ган бүсийг дусаах кабелийн санд тавиад тосгуураар дамжуулж, шон дээр бэхэлгээ хий.

Туйлын суурилуулсан суурилуулалт (DROP кабелийн агуулахын тавиуртай)

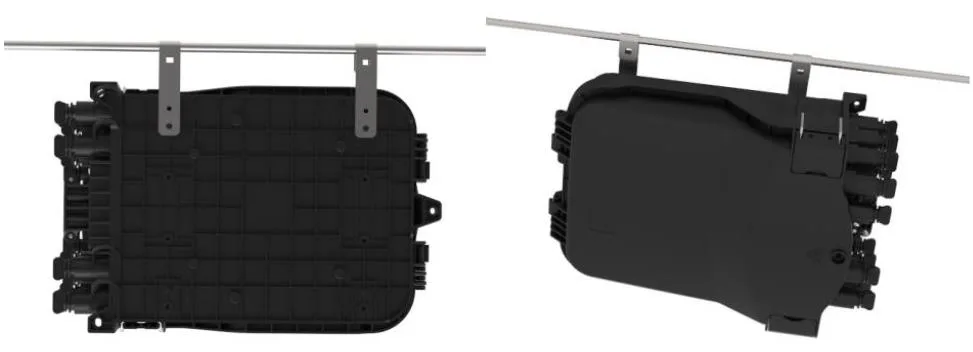

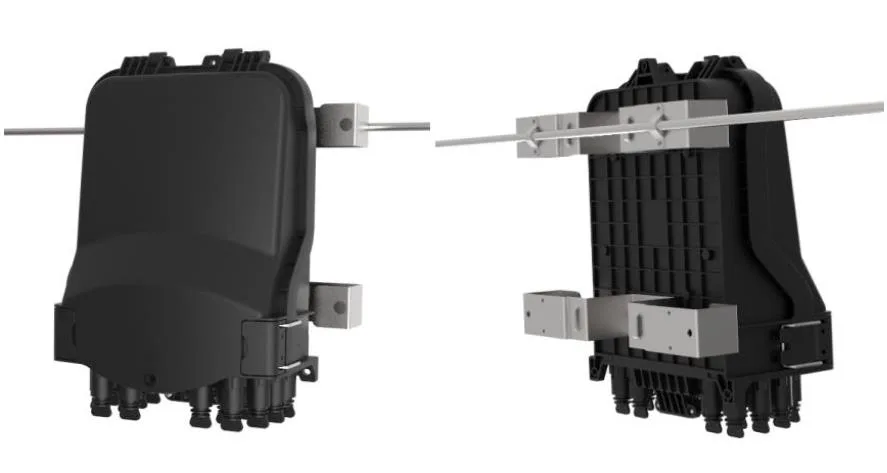

7.6. Агаарын суурилуулсан суулгалт (DROP CABEND RACK RACKING)

Түгээх хайрцгийг Messender-д оруулахын тулд жижиг металл хавтанг ашиглана уу.

Агаарын суурилуулсан суулгалт (DROP CABEND RACK RACKING)

8. Холбогчийн ажиллагаа

8.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

8.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

8.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

8.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

8.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

8.6 Урьдчилан холбогдсон адаптер - SC

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

8.7 Урьдчилан холбогдсон адаптер - G

9. Багц

1PC хөөс уутанд, 420 * 350 мм;

1PC жижиг хайрцагт, 340 * 230 * 230 * 150 мм, нийт жин нь 1.5 кг;

Том Атираат каспорын хайрцаг, 480 * 360 * 805 * 805 MM, нийт жин нь 16 кг жинтэй.
