Урьдчилан холбогч шилэн шилэн шилэн кабелийн хуваарилалтын хайрцаг gfs-18byk

1. Ерөнхий

1.1 Тайлбар

Хамгийн дэвшилтэт FTTX NOTION NOPLONT CONDONE CONDOND-ийг урьдчилан холбосон оптекторын тоогоор Сүлжээг.

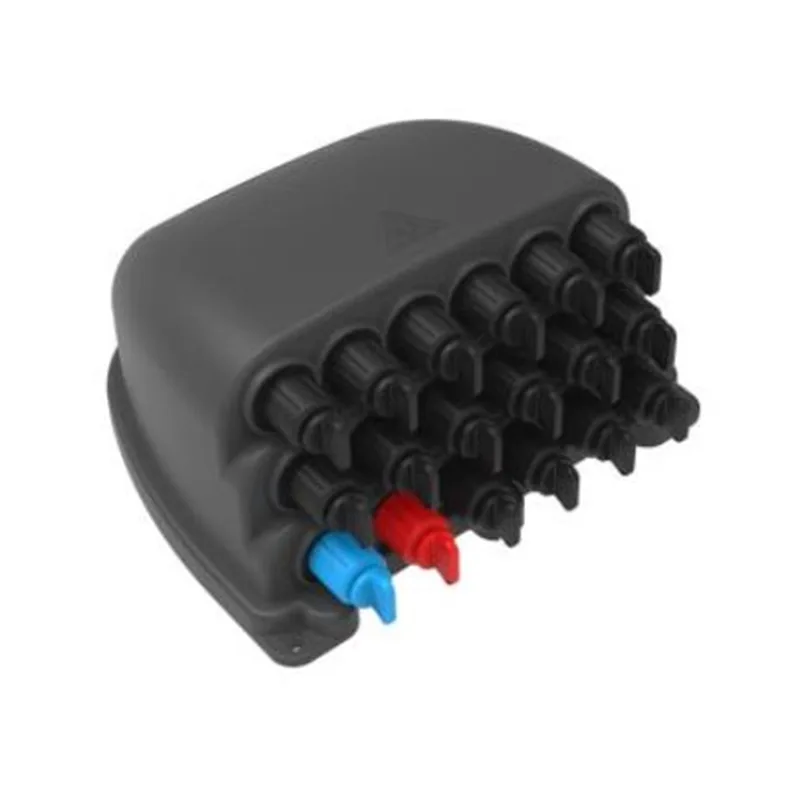

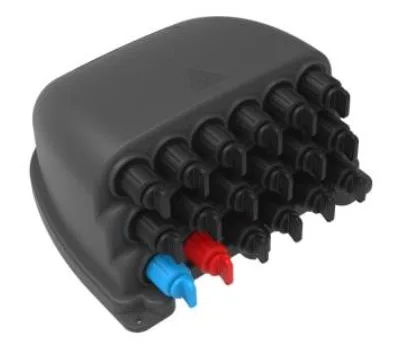

GFS-18byk-ийн дүр төрх

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

1.3 програмын орчин

2. Онцлог шинж чанар

1. Доод бүрхүүл, дээд бүрхэвчийг боолтоор бэхэлсэн.

2. Материал: PP.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. Дотор нь 1х2 FBT Splitter + 1X16 PLC-ийн PLC-ээр тоноглогдсон.

6. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананы суурилуулсан.

3. Тодорхойлолтууд

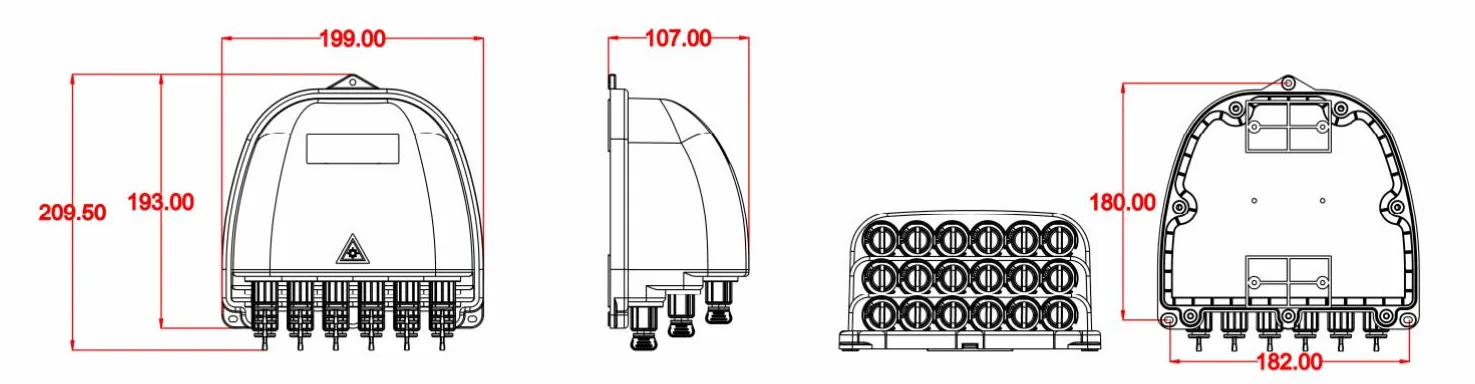

3.1 Механик үзүүлэлтүүд

3.2 Оптик үзүүлэлтүүд

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

4. Бүтээгдэхүүний зураг

4.1 Бүтээгдэхүүний кабелийн аргууд:

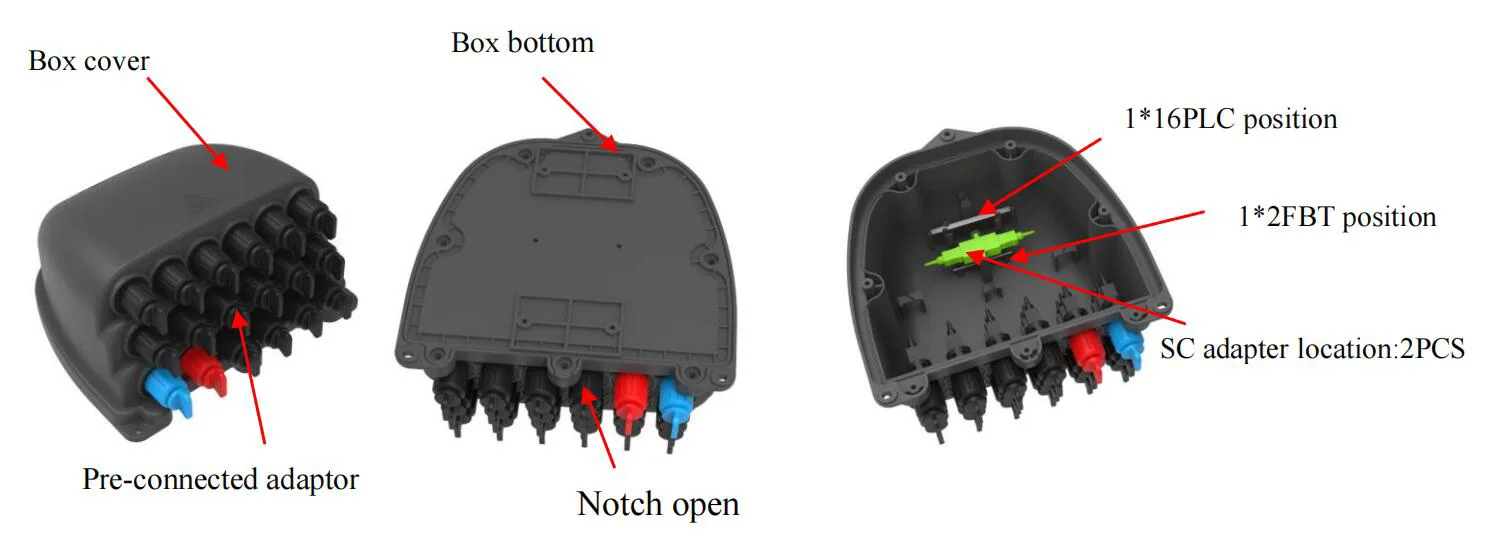

Gfs-18byk (1 * 2FBT + 1 * 1 * 16 PLC Splisher Cashter Casher

4.2 Тохиргоо

4.2.1 Үндсэн хэсэг

4.2.2 хэрэгслүүд

Үгүй	Алчуур нэр	Лавлах зураг	Нэгж	Тоо хэмжээ	Тайлбар
1	Хэрэглэгчид	/	PCCS	1	-Аар / -оор
2	Туршилтын тайлангийн тайлан	/	PCCS	1	-Аар / -оор
3	Хана суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
4	Туйл суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш
5	Агаарын суурилуулсан иж бүрдэл		эд юмны цүглуулга	1	Хэрэглэгчийн хүсэлтээр заавал биш

5. Байгаль орчны шинж чанар

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

6. Суурилуулалт

6.1. Ханан суурилуулсан суулгалт

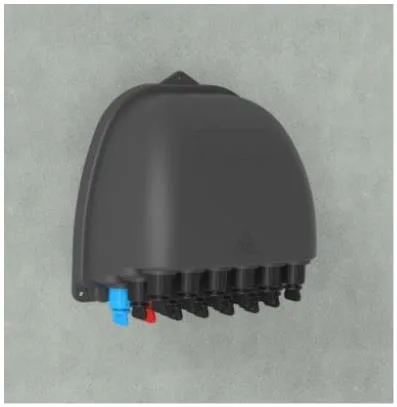

Хэмжээний дагуу 3 нүх өрөмдөж, өргөтгөлийн залгуурыг φandion залгах φ7.4 * 40-ийг тавь, хайрцгийг нүхэнд тааруулж, боолтыг бэхлэхийн тулд хайрцгийг байрлуул.

Хана суурилуулсан суулгалт

6.2. Туйл суурилуулсан суулгалт

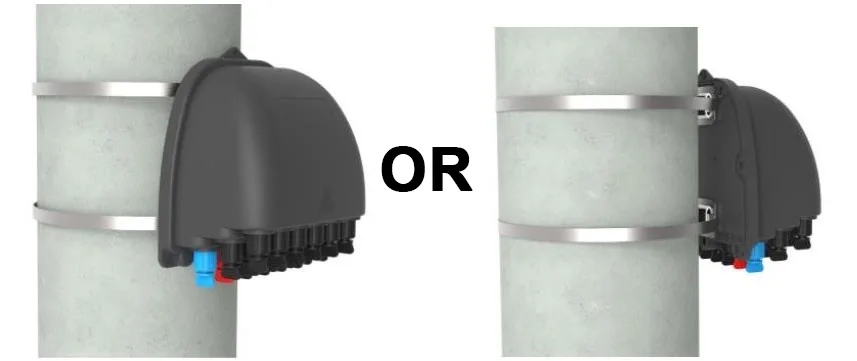

Цагираг бөгжийг арын хавтангаар дамжуулж, Telecommunication шон дээр засаарай

Туйлын суурилуулсан суурилуулалт

6.3 Хэт их бүтэц

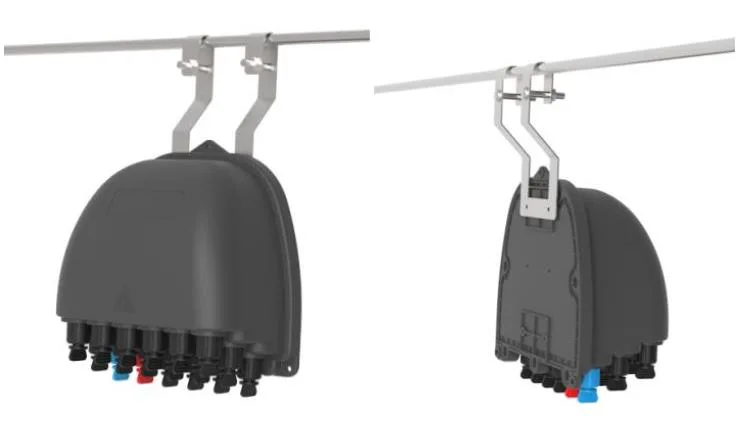

ХУГАЦААНЫ ХОЁРДУГААР ХУГАЦААНЫ ХУГАЦААНЫ ХУГАЦААНЫ ХУГАЦААНЫ ХУГАЦАА, дараа нь боолт, дараа нь боолт, дараа нь хэргийг унагаахаас сэргийлнэ. (Pic 6)

Туйл суурилуулсан суулгалт

7. Холбогчийн ажиллагаа

7.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

7.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

7.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

7.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

7.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

7.6 Урьдчилан холбогдсон адаптер - SC

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

8. Багц
