Урьдчилан дуусгавар болсон дугуй шилэн кабелийн утас

Урьдчилан дуусгавар болсон дугуй шилэн кабелиуд нь хурдан бөгөөд нарийн холболтын системээр дамжуулан Fiber to Home (FTTH) холболтын бат бөх, битүүмжилсэн холболтын шийдлийг хангаж, суурилуулах хугацаа, техникийн алдаа, засвар үйлчилгээг багасгадаг. Үүнээс гадна энэ нь сүлжээний өндөр найдвартай, бат бөх чанарыг баталгаажуулдаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Бүтээгдэхүүний ангилал: Fiber to the Home (FTTH) холболтын шийдэл
Гол үүрэг: Хүчитгэсэн SC/APC төгсгөлтэй, залгагдаж, тоглуулах, хурдан суулгадаг утас.
Дагаж мөрдөх: Оптик интерфэйсийн гүйцэтгэлийн хувьд IEC 61754-4 стандартыг хангасан.

Orientalfiber нь орон сууцны болон арилжааны шилэн кабелийн суурилуулалтанд зориулсан өндөр гүйцэтгэлтэй шийдэл болгон урьдчилан төгсгөлтэй дугуй шилэн кабелийг өгдөг. Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн зохион бүтээсэн энэхүү кабель нь хүрээлэн буй орчны янз бүрийн нөхцөлд дохионы тогтвортой дамжуулалтыг хангахын тулд найдвартай механик хамгаалалтыг нарийн зохион бүтээсэн холбогчтой хослуулсан.

Бүтээгдэхүүний тодорхойлолт ба үйл ажиллагааны хамрах хүрээ

Урьдчилан төгсгөлтэй дугуй шилэн кабелийн утас нь үйлдвэрээс бэхэлсэн SC/APC холбогчтой өндөр суналтын 5 мм дугуй кабелаас бүрдэх тусгай оптик угсралт юм. Стандарт талбарт төгсгөлтэй кабелиудаас ялгаатай нь энэхүү урьдчилан холбосон шийдэл нь сүлжээний ашиглалтын хугацаанд бага оролт, өндөр өгөөжийн алдагдлыг хадгалахын тулд өндөр чанарын циркониум феррулийг ашиглан захиалагчийн төгсгөлд газар дээр нь залгах хэрэгцээг арилгадаг.

Үндсэн давуу тал ба техникийн шилдэг

1. Нарийвчлалын инженерчлэл

Урьдчилан дуусгавар болсон дугуй шилэн кабелийн утас нь A талдаа бэхжүүлсэн SC/APC холбогчтой бөгөөд битүүмжлэгдсэн, цаг агаарт тэсвэртэй холболтыг баталгаажуулдаг. Циркон феррул ашиглах нь температурын хэлбэлзэл эсвэл механик чичиргээний улмаас дохионы доройтлын эрсдлийг бууруулж, тогтвортой байдлыг баталгаажуулдаг.

2. Бат бөх чанарыг сайжруулсан

Удаан эдэлгээтэй байхаар бүтээгдсэн кабель угсралтын ажилд дараахь зүйлс орно.

HDPE/LSZH Гаднах хүрэм: Хэт ягаан туяаны цацраг болон хүрээлэн буй орчны стресст тэсвэртэй.

Ус хаах бүрэлдэхүүн хэсгүүд: Шилэн утас болон арамидын нэгдсэн утас нь чийг орохоос сэргийлдэг.

G657A1/A2 Fiber: Хотын FTTH орчинд хатуу чиглүүлэлт хийхэд чухал ач холбогдолтой гулзайлтын мэдрэмжгүй дээд зэргийн гүйцэтгэлийг санал болгодог.

3. Байршуулах үр ашгийг оновчтой болгосон

Урьдчилан дуусгавар болсон дугуй шилэн кабелийг ашигласнаар харилцаа холбооны операторууд суурилуулах хугацааг эрс багасгаж чадна. В талын "нээлттэй төгсгөл" нь түгээлтийн цэг дээр эцсийн төгсгөл хийхээс өмнө хоолойг хялбархан татах боломжийг олгодог.

Хэрэглээний талбарууд

Урьдчилан дуусгавар болсон дугуй шилэн кабелийн олон талт байдал нь түүнийг эрэлт ихтэй янз бүрийн салбарт тохиромжтой болгодог.

Харилцаа холбоо: Орон сууцны интернетийн үйлчилгээ үзүүлэгчдэд зориулсан сүүлийн милийн FTTH холболт.

Өргөн нэвтрүүлэг: Радио, телевизийн сүлжээнд зориулсан дохио дамжуулах.

Аж үйлдвэрийн дэд бүтэц: Ухаалаг сүлжээ, төмөр зам, хурдны замын хяналтын системд зориулсан урд талын холболтууд.

Орон нутгийн сүлжээ (LAN): Кампус эсвэл оффисын цогцолборуудад зориулсан өндөр хурдны өгөгдөл дамжуулах.

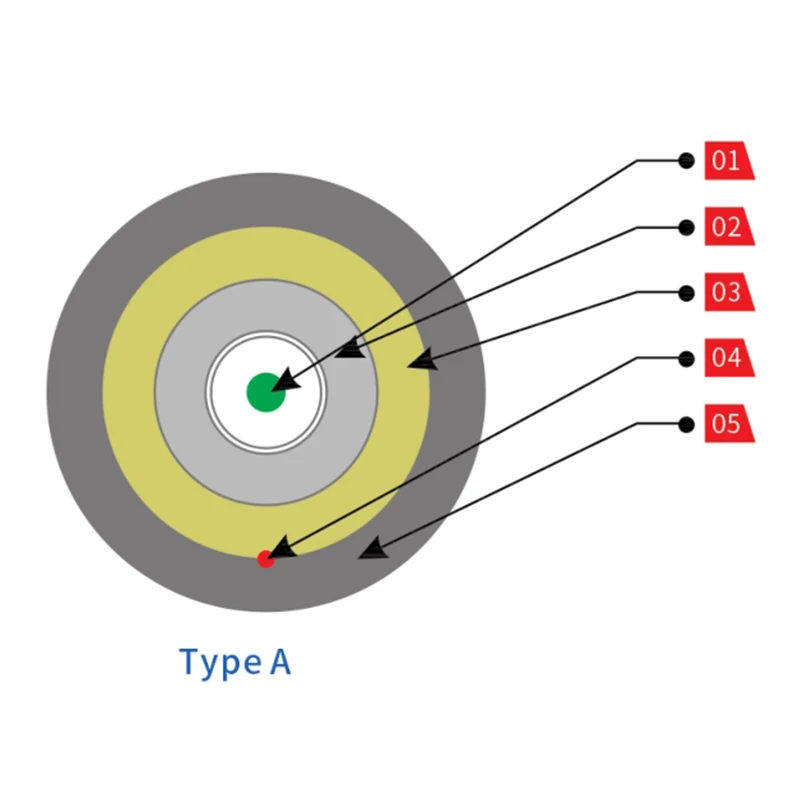

Бүтцийн зураг

900 мкм буфер

PBT хоолой

Усны хамгаалалттай шилэн болон арамид утаснуудын шилэн буфер

Рипкорд

LSZH хүрэм

Pre-terminated Round Fiber Optic Drop Cable

А төрөл

900 мкм буфер

Дотоод бүрээс

Усны хамгаалалттай шилэн болон арамид утаснуудын шилэн буфер

Хүчний гишүүн

Рипкорд

Гаднах бүрээс

Цэнхэр өнгийн шугам

Pre-Terminated Round Fiber Optic Drop Cable

B төрөл

Холбогчийн дэлгэрэнгүй мэдээлэл

Загвар: E төрөл

Өнгө: Хар

Материал: PC+ABS

Холбогч: SC/APC

Холбогдох кабель: 5мм уналтын кабель

Онцлог шинж чанарууд

Модульчлагдсан загвар, өргөжүүлэхэд хялбар

Энэ нь ажиллаж, гадна талд суулгаж болно

Хамгаалалтын зэрэг: IP68

RL: ≥55дБ

Pre-Terminated Round Fiber Optic Drop Cable

Оптик үзүүлэлтүүд

Параметр	Үнэ цэнэ
Холбогч төрөл	E төрөл
Холбогч оруулах алдагдал (дБ)	IL: ≤0.3dB Макс. 0.3дБ + 0.4дБ/км * L(км) @ 1310нм Макс. 0.3дБ + 0.35дБ/км * L(км) @ 1550нм IEC 61300-3-4 аргын дагуу В
Холбогчийн өгөөжийн алдагдал (дБ)	RL: ≥55дБ Мин. 60дБ @ 1310 & 1550нм IEC 61300-3-6 стандартын дагуу
Кабелийн урт (м)	50, 100, 150, 200, 250 гэх мэт
Хамгаалалтын зэрэг	IP 68

Кабелийн угсралт

Оруулах алдагдал: Макс. 0.3дБ + 0.35дБ/км * L(км) @ 1310нм

Макс. 0.3дБ + 0.21дБ/км * L(км) @ 1550нм

IEC 61300-3-4 аргачлалын дагуу В

Буцаах алдагдал: Мин. 60 дБ @ 1310 & 1550 нм

IEC 61300-3-6 стандартын дагуу

Механик үзүүлэлтүүд

Зүйл	Туршилтын арга	Шаардлага
Суналтын бат бэх	IEC 60794-1-E1 (1000Н/1цаг)	Шилэн суналт ≤0.40% Үлдэгдэл суналт ≤ 0.05% Сунгах өөрчлөлт≤ 0.1 дБ @ 1550нм
Хавтгайлах	IEC 60794-1-E3 (15 минутын дотор 1000 Н/100 мм)	Сунгах өөрчлөлт ≤ 0.1 дБ @1550нм
Нөлөөлөл	IEC 60794-1-2-E4 (5Н.м цохилт ба D=300мм)	Сунгах өөрчлөлт ≤ 0.1 дБ @1550нм
мушгих	IEC 60794-1-2-E7 (25N ачаалал ба 10 цикл)	Сунгах өөрчлөлт ≤ 0.1 дБ @1550нм
Муруйлт	IEC 60794-1-2-E6 (D=100мм ба 55Н ачаалал, 25 цикл)	Сунгах өөрчлөлт ≤ 0.1 дБ @1550нм
Температурын хүрээ	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Сунгах өөрчлөлт ≤ 0.2 дБ @1550нм
Усны нэвтрэлт	IEC 60794-1-2-F5A (3м урт, 1м өндөр, 24 цаг)	Төгсгөлийн ус гоожих
Бүрээс агшилт	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时）	≤ 5.0%
RoHs (2011/65/ЕХ)	Дагадаг
