Orientalfiber Armored Duct Bow төрлийн шилэн кабелийн утас нь суваг тавихад зориулагдсан тусгай оптик холбооны кабель юм. Оптик холбооны төв хэсэг болох эрвээхэй оролттой кабель нь хоёр талдаа параллель арматурын элементүүдээр тоноглогдсон бөгөөд уснаас хамгаалах соронзон хальс, хамгаалалтын хөнгөн цагаан туузаар ороож, гадна талын шахмал бүрхүүлээр бүрхэгдсэн байдаг. Энэхүү бүтэцтэй бүтээгдэхүүн нь FTTH төсөл болон сувгийн кабелийн системд тогтвортой оптик дохио дамжуулахад зориулагдсан бөгөөд оптик сүлжээний барилгын ажилд зайлшгүй шаардлагатай туслах бүтээгдэхүүн юм.
Тогтвортой механик гүйцэтгэл
Энэхүү бүтээгдэхүүн нь суналтын болон бутлалтын гайхалтай эсэргүүцэлтэй, мэргэжлийн бүтцийн дизайнаар бүтээгдсэн. Суурилуулсан арматурын элементүүд болон хуягласан давхарга нь дотоод оптик утасыг үр дүнтэй хамгаалж, барилгын болон өдөр тутмын хэрэглээний явцад гадны хүчний шахалт, таталтаас үүсэх гэмтлээс зайлсхийж, нарийн төвөгтэй орчинд бүтээгдэхүүний урт хугацааны тогтвортой ажиллагааг хангана.
Барилга, засвар үйлчилгээ хийхэд тохиромжтой
Өвөрмөц лимбэ загвартай, Orientalfiber хуягт сувгийн нум хэлбэрийн шилэн кабелийн утас нь хурдан хөрс хуулалт, залгалтыг дэмждэг бөгөөд энэ нь газар дээрх барилгын үйл явцыг ихээхэн хялбарчилж, суурилуулах хугацааг богиносгож, дараа нь засвар үйлчилгээ, засвар хийхэд хүндрэл учруулдаг.
Усны хамгаалалттай найдвартай ажиллагаа
Бүтээгдэхүүн нь чийг, ус нэвтрэхийг үр дүнтэй хааж чаддаг хуурай бүтэцтэй, мэргэжлийн ус хаах загвартай. Энэ нь чийглэг, устай сувгийн орчинд дасан зохицож, усны гэмтэл нь бүтээгдэхүүний дамжуулах чадварт нөлөөлөхөөс сэргийлж, кабелийн ашиглалтын хугацааг уртасгадаг.
Үйлдвэрийн хугацаанаас өмнө цуцлах дэмжлэг
Стандартчилагдсан инженерийн барилгын хэрэгцээг хангахын тулд энэ бүтээгдэхүүн нь үйлдвэрээс урьдчилан дуусгахыг дэмждэг. Үйлдвэрийн нэгдсэн боловсруулалт нь бүтээгдэхүүний чанар, гүйцэтгэлийн тогтвортой байдлыг хангаж, газар дээрх боловсруулалтын алдааг бууруулж, том, дунд хэмжээний оптик сүлжээний төслийн барилгын стандартад нийцдэг.
Orientalfiber нь янз бүрийн төслүүдийн хэрэгцээг хангахын тулд хуягт сувгийн нум хэлбэрийн шилэн кабелийн төрөл бүрийн техникийн тохиргооны шийдлүүдийг санал болгодог.
Orientalfiber хуягт сувгийн нум хэлбэрийн шилэн кабелийг дараах үндсэн талбаруудыг хамарсан тогтвортой ажиллагаатай олон төрлийн оптик холболтын хувилбаруудад өргөн ашигладаг.
Хуурай бүтэц, усны хаалт
Маш сайн суналт болон бутлах эсэргүүцэл
Лимбэний загвар нь хөрс хуулалт, залгахад хялбар болгодог
Суваг дахь кабель
FTTH (Гэрт утас)
Үйлдвэрт урьдчилан дуусгавар болгосон

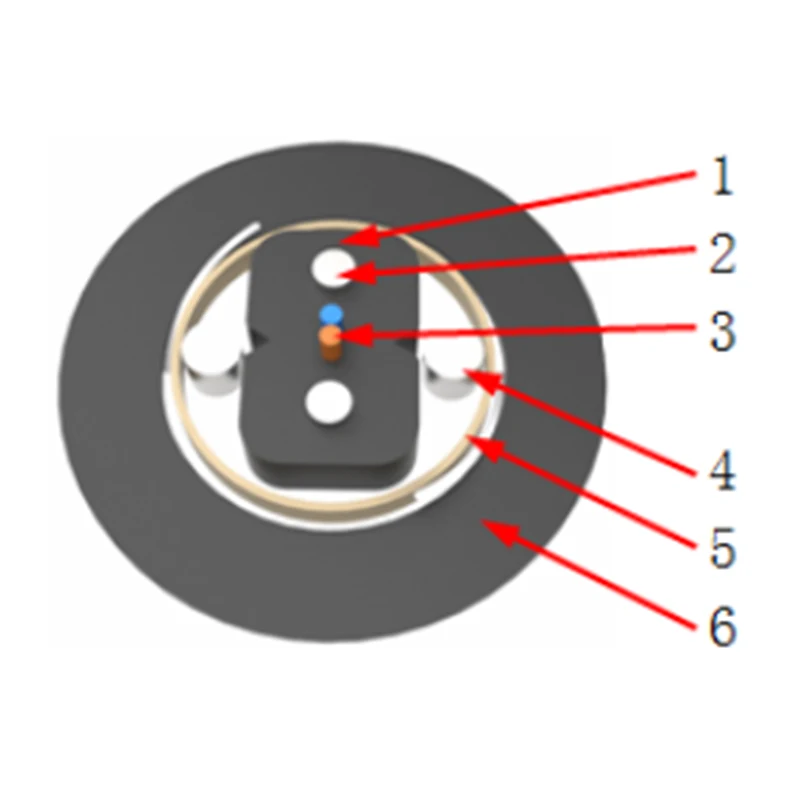

Үгүй
Зүйл
Материал
1
Дотоод бүрээс
PVC, LSZH
2
Хүчний гишүүн
Ган утас, FRP, KFRP
3
Шилэн
G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) …
4
Хүч чадлын гишүүн
Ган утас, FRP
5
Усны хамгаалалттай материал
Усны хамгаалалттай тууз
6
Хуягласан давхарга
Хөнгөн цагаан тууз
7
Гаднах бүрээс
LSZH, PE
8
Өнгө
Хар
Кабелийн төрөл
Хэмжээ
Суналтын бат бэх
Бутлах эсэргүүцэл
Гулзайлтын радиус
Нэгж
Кабель
Урт хугацааны
Богино хугацаа
Статик
Динамик
(мм)
(Н)
(N/100мм)
—
GJYXFHA - 1/2/4
2.0×3.0
7.5
300
600
1000
2200
10·Д
20·Д
GJYXHA - 1/2/4
Тайлбар: D = Кабелийн диаметр.
Шилэн төрлийн
Сунгах ( Макс )
Макро гулзайлтын алдагдал ( Макс )
1310нм
1550нм
Φ30мм
10 тойрог (эргэлт)
Φ20мм
1 тойрог (эргэх)
Φ15мм
Φ32мм
Φ60мм
100 тойрог (эргэлт)
(дБ/км)
(дБ)
G.652 D
0.40
0.30
0.05 @1550нм
0.05 @1625нм
G.657 A1
0.25 @1550нм
1.00 @1625нм
0.75 @1550нм
1.50 @1625нм
G.657 A2
0.03 @1550нм
0.10 @1625нм
0.1 @1550нм
0.2 @1625нм
0.5 @1550нм
1.0 @1625нм
Тээвэрлэлт, хадгалалт
Суурилуулалт
Үйл ажиллагаа
Тайлбар
-40℃ - +60℃
-30℃ - +50℃
RoHS
Дээрх бүх утгыг өөрчлөх боломжтой.
