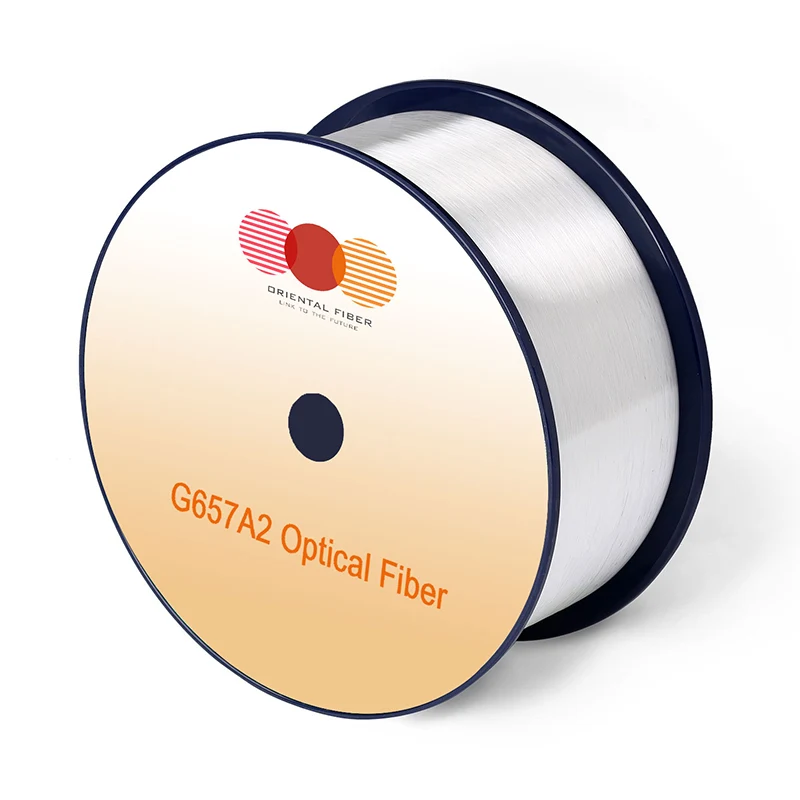

Нэг горимын оптик утас G.657.A2

Нэг горимын оптик шилэн G.657.A2 нь маш сайн шинж чанаруудыг хослуулсан: макро нугалахад маш сайн мэдрэмжтэй, усны оргилын түвшин бага. Энэ нь O-E-S-C-L зурваст (1260 -1625 нм) ашиглахад бүрэн оновчтой болсон. Гулзайлтын мэдрэмжгүй шинж чанар нь зөвхөн L зурвасын хэрэглээг баталгаажуулаад зогсохгүй, ялангуяа FTTH сүлжээний хэрэглээнд зориулж шилэн материалыг хадгалахдаа хэт анхаарал болгоомжгүй хялбар суулгах боломжийг олгодог. Шилэн чиглүүлэгч порт дахь гулзайлтын радиус ба хана, булангийн суурилуулалтын хамгийн бага гулзайлтын радиусыг багасгаж болно.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Orientalfiber нь орчин үеийн FTTH (Fiber to the Home) болон өндөр хурдны өгөгдөл дамжуулах хатуу шаардлагыг хангахад зориулагдсан мэргэжлийн түвшний Single-mode Optical Fiber G.657.A2 шийдлүүдийг санал болгодог. Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн үндсэн бүтээгдэхүүний хувьд бид сүлжээний найдвартай байдал нь дохионы бүрэн бүтэн байдлыг алдагдуулахгүйгээр физикийн хатуу хязгаарлалтыг тэсвэрлэх чадвартай шилэн утаснаас хамаардаг гэдгийг ойлгодог. Манай G.657.A2 шилэн утас нь O-E-S-C-L-ийн бүх хүрээг хамарсан макро нугалахад бага мэдрэмж, тогтвортой гүйцэтгэл шаарддаг суурилуулагч болон сүлжээний операторуудад тусгайлан зориулагдсан болно.

Гулзайлтын мэдрэмжгүй технологийн инженерийн үнэ цэнэ

Үндсэн оптик гүйцэтгэлийн давуу талууд

Бүрэн зурвасын оновчлол: 1260 нм-ээс 1625 нм хүртэлх бүх спектрийг хамарч, цаашдын сүлжээг шинэчлэх үед өндөр хүчин чадалтай өгөгдлийн урсгалыг үргэлжлүүлэн дамжуулах чадварыг баталгаажуулдаг.

Low Water Peak технологи: E-band доторх сулралтын саад бэрхшээлийг арилгаж, спектрийн үр ашгийг ихээхэн нэмэгдүүлдэг.

Нарийвчилсан геометрийн хэмжээсүүд: Геометрийн параметрүүдийн онцгой тууштай байдал нь том хэмжээний механик залгах болон хайлуулах холболтын үйл ажиллагааны явцад маш бага алдагдалтай байдаг.

Үзүүлэлтүүд

Онцлог шинж чанарууд		Нөхцөл байдал	Тодорхойлсон утгууд	Нэгж
Оптик шинж чанар
Сунгах		1310нм	≤0.35	[дБ/км]
		1383нм (H2 хөгшрөлтийн дараа)	≤0.35	[дБ/км]
		1460нм	≤0.25	[дБ/км]
		1490нм	≤0.23	[дБ/км]
		1550нм	≤0.21	[дБ/км]
		1625нм	≤0.23	[дБ/км]
Сунгах ба долгионы урт Макс. α ялгаа		1285-1330 нм, 1310 нм-тэй холбоотой	≤0.03	[дБ/км]
Сунгах ба долгионы урт Макс. α ялгаа		1525-1575нм, 1550нм-тэй холбоотой	≤0.02	[дБ/км]
Тэг тархалтын долгионы урт(λ0)		--	1300-1324	[нм]
Тэг тархалтын налуу(S0)		--	≤0.092	[ps/(nm2·km)]
PMD	Хамгийн их бие даасан эслэг	--	≤0.1	[ps/√km]
	Холболтын дизайны утга(M=20，Q=0.01%)	--	≤0.06	[ps/√km]
	Ердийн үнэ цэнэ	--	0.04	[ps/√km]
Кабелийн долгионы урт (λCC)		--	≤1260	[нм]
Горимын талбайн диаметр (MFD)		1310нм	8.4-9.2	[мкм]
Горимын талбайн диаметр (MFD)		1550нм	9.3-10.3	[мкм]
Хугарлын үр дүнтэй бүлгийн индекс (Nefi)		1310нм	1.466	--
Хугарлын үр дүнтэй бүлгийн индекс (Nefi)		1550нм	1.467	--
Цэгийн тасалдал		1310нм	≤0.05	[дБ]
Цэгийн тасалдал		1550нм	≤0.05	[дБ]
Геометрийн шинж чанар
Бүрээсний диаметр		--	125.0±0.7	[мкм]
Бүрээсний дугуй бус байдал		--	≤0.7	[%]
Бүрхүүлийн диаметр		--	235-245	[мкм]
Бүрээс-бүрээсний төвлөрсөн байдлын алдаа		--	≤12.0	[мкм]
Бүрхүүлийн дугуй бус байдал		--	≤6.0	[%]
Цөмийн бүрхүүлийн төвлөрсөн байдлын алдаа		--	≤0.5	[мкм]
Curl(радиус)		--	≥4	[м]
Хүргэлтийн урт		--	50.4 хүртэл	[км/дамх]
Байгаль орчны шинж чанар		1310нм, 1550нм ба 1625нм
Температурын хамаарлаас үүдэлтэй сулрал		-60 хэмээс +85 хэм хүртэл	≤0.05	[дБ/км]
Температур-чийгшлийн мөчлөгөөс үүдэлтэй сулралт		-10 ° C-аас + 85 ° C хүртэл, 98% RH	≤0.05	[дБ/км]
Усанд нэвт норгохоос шалтгаалсан уналт		23 ° C, 30 хоног	≤0.05	[дБ/км]
Чийглэг дулааны хамаарлаас үүдэлтэй унтралт		85°C ба 85% RH, 30 хоног	≤0.05	[дБ/км]
Хуурай дулаан хөгшрөлт		85 ℃, 30 хоног	≤0.05	[дБ/км]
Механик үзүүлэлт
Баталгаажуулах тест		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
Макро гулзайлтаас үүдэлтэй сулрал	15 мм-ийн радиустай эргийг 10 эргүүлнэ	1550нм	≤0.03	[дБ]
	15 мм-ийн радиустай эргийг 10 эргүүлнэ	1625нм	≤0.1	[дБ]
	1 10 мм-ийн радиустай эргийг эргүүл	1550нм	≤0.1	[дБ]
	1 10 мм-ийн радиустай эргийг эргүүл	1625нм	≤0.2	[дБ]
	1 7.5 мм-ийн радиустай эргийг эргүүлнэ	1550нм	≤0.5	[дБ]
	1 7.5 мм-ийн радиустай эргийг эргүүлнэ	1625нм	≤1.0	[дБ]
Бүрэх туузны хүч		ердийн дундаж хүч	1.5	[N]
Бүрэх туузны хүч		оргил хүч	1.3-8.9	[N]
Динамик ядаргааны параметр(nd)		--	≥20	--

Single-mode Optical Fiber G.657.A2

Дэлхийн худалдан авалтын үүднээс авч үзвэл сонгохНэг горимын оптик утас G.657.A2Orientalfiber компани нь урт хугацааны үйл ажиллагааны зардлыг (OPEX) бууруулах стратегийн шийдвэр юм.

1. Архитектурын цогц орчинг чиглүүлэх
2. Хуучин дэд бүтэцтэй бүрэн нийцтэй байх
3. Өндөр битийн хурдтай системүүдийн найдвартай гүйцэтгэл

Orientalfiber-ийн үйлдвэрлэлийн шилдэг

Үйлдвэрлэлийн цар хүрээ: Жилд 20 сая ам.долларын бүтээгдэхүүн үйлдвэрлэх хүчин чадалтай бид харилцаа холбооны операторын томоохон тендер, аж үйлдвэрийн төслүүдийг хэрэгжүүлэх хүчин чадалтай.

Чанарын нийцэл: Манай групп нь ISO9001 болон ISO45001 гэрчилгээтэй бөгөөд Single-mode Optical Fiber G.657.A2 нь механик бат бэх, оптик цэвэр байдлын олон улсын хамгийн өндөр стандартыг хангасан гэдгийг баталгаажуулдаг.

Дэлхий дахинд хүлээн зөвшөөрөгдсөн: Манай бүтээгдэхүүнүүд дэлхий даяар цахилгаан эрчим хүчний сүлжээ, төмөр зам, хурдны замын холбооны системд ашиглагдаж, инженерийн хатуу ширүүн орчинд удаан эдэлгээтэй байгаа талаар эерэг санал хүсэлтийг байнга хүлээн авдаг.

Төрөл бүрийн хэрэглээний хувилбарууд

FTTH Өндөр хурдны өргөн зурвас: Орон сууцны уналтын кабель болон нарийн төвөгтэй дотоод утаснуудад оновчтой.

Дата төвийн нөхөөс: Серверийн тавиурын хязгаарлагдмал зайд нягт, зохион байгуулалттай кабелийг идэвхжүүлдэг.

Оптик бүрэлдэхүүн хэсгүүд: Өндөр чанартай PLC задлагч, пигтэйл болон нөхөөсний утас үйлдвэрлэхэд илүүд үздэг сонголт.

Аж үйлдвэрийн урд талын холболтууд: Хурдны зам, төмөр замын транзит дахь хяналтын системд тогтвортой холбоосоор хангадаг.

Байнга асуудаг асуултууд (FAQ)

Асуулт: Нэг горимт оптик утас G.657.A2-г стандарт G.652.D шилэнд холбож болох уу?

Х: Тийм ээ. Мод талбайн диаметр нь нийцтэй байхаар бүтээгдсэн бөгөөд холболтын алдагдлыг хамгийн бага байлгах, одоо байгаа сүлжээг шинэчлэх стандарт сонголт болгодог.

Асуулт: Orientalfiber сүлжээний бүрэн шийдлээр хангадаг уу?

Х: Мэдээжийн хэрэг. Jiangsu Xuben Photoelectric Technology Co., Ltd-ийн нэг хэсэг болох бид дотоод шилэн кабель, гадаа шилэн кабель, ODN оптик бүрэлдэхүүн хэсэг, оптик сүлжээний тоног төхөөрөмж гэсэн дөрвөн өөр үйлдвэрийг ажиллуулж байгаа нь шилэн кабелийн сүлжээний цогц шийдлүүдийг хангах боломжийг бидэнд олгодог.

Асуулт: Энэ утас нь олон улсын ямар стандартад нийцдэг вэ?

Х: Манай нэг горимт оптик шилэн G.657.A2 нь ITU-T G.657.A2 болон IEC 60793-2-50 төрлийн B1.3/B6.a2 үзүүлэлттэй нийцдэг.
