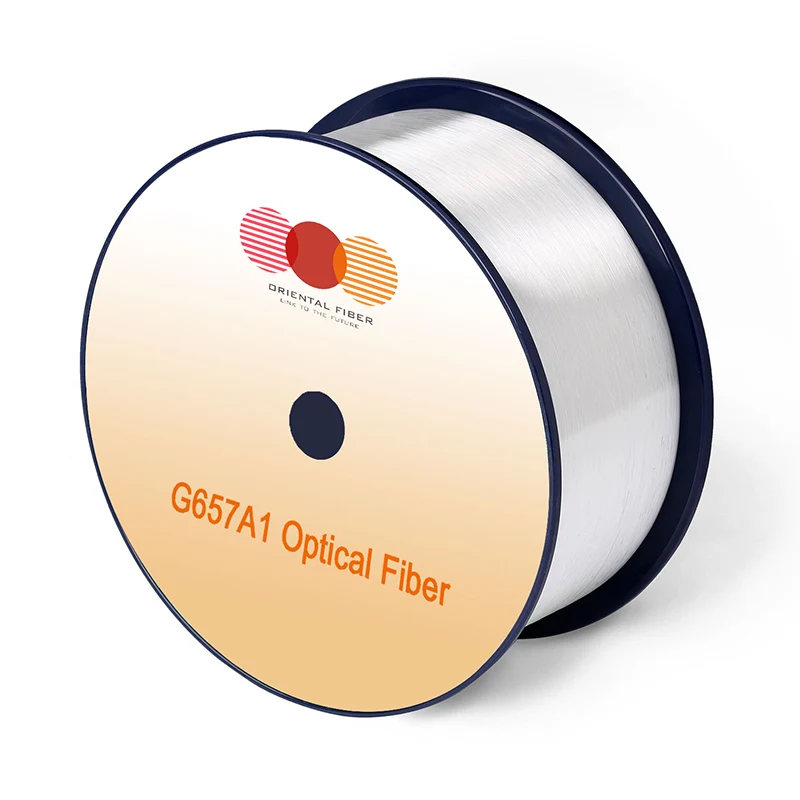

Нэг горимын оптик утас G.657.A1

Orientalfiber-ийн нэг горимт оптик шилэн G.657.A1 нь уян хатан байдал, тогтвортой дамжуулалт, хялбар суурилуулалт шаарддаг орчин үеийн шилэн кабелийн сүлжээнд зориулагдсан. Хятадын найдвартай үйлдвэрлэгч, ханган нийлүүлэгчийн хувьд Orientalfiber нь O-E-S-C-L зурвасын (1260–1625 нм) хэрэглээнд зориулан оновчтой G.657.A1 шилэн утас санал болгож, гулзайлтын алдагдалд хүчтэй тэсвэртэй, FTTx болон дотор талын кабелийн систем зэрэг нягт байрлуулах орчинд тогтвортой гүйцэтгэлтэй.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Нэг горимын оптик шилэн G.657.A1 нь жижиг гулзайлтын радиусын нөхцөлд ч тогтвортой оптик гүйцэтгэлийг хадгалахаар бүтээгдсэн. Уламжлалт утаснуудтай харьцуулахад энэ нь макро гулзайлтын алдагдлыг эрс багасгаж, дотоод кабель, нэвтрэх сүлжээ, авсаархан оптик түгээлтийн системд тохиромжтой.

Практикт ашиглахдаа энэ утас нь ихэвчлэн суулгагчид залгаа, түгээлтийн хайрцаг, хананд суурилуулсан шүүгээ гэх мэт хязгаарлагдмал зайтай тулгардаг орчинд ашиглагддаг. Сайжруулсан гулзайлтын хүлцэл нь угсралтын мэдрэмжийг бууруулж, буруу харьцахаас үүдэлтэй гүйцэтгэлийн доройтлын эрсдлийг бууруулдаг.

Худалдан авалтын гол давуу талууд

Суурилуулалтын эрсдэлийг бууруулсан

Single-mode Optical Fiber G.657.A1-ийн гулзайлтын оновчтой гүйцэтгэл нь суурилуулагчдад хэт их дохио алдагдуулахгүйгээр нугалах радиустай ажиллах боломжийг олгодог. Энэ нь ялангуяа орон зай хязгаарлагдмал FTTx төслүүд болон доторх чиглүүлэлтийн хувилбаруудад ашигтай байдаг.

Өргөн зурвасын нийцтэй байдал

Бүтэн O-E-S-C-L зурвасыг (1260–1625 нм) дэмждэг бөгөөд энэ нь одоогийн болон ирээдүйн сүлжээг шинэчлэхэд тохиромжтой. Энэ нь L-band програмууд болон холын зайн дамжуулах шаардлагуудтай нийцэж байгааг баталгаажуулдаг.

Төслийн нийт өртөг бага

Суурилуулалтын явцад гулзайлгахтай холбоотой алдагдлыг багасгаж, дахин боловсруулалтыг бууруулснаар энэ утас нь нийт байршуулалтын зардлыг бууруулахад тусалдаг. Энэ нь мөн кабелийг хадгалах, суурилуулах явцад хатуу харьцах нөхцлийг багасгадаг.

Тогтвортой залгах гүйцэтгэл

Нарийвчлалтай геометрийн параметрүүд нь утаснуудын холболтын үед бага хэмжээний холболтын алдагдал, өндөр үр ашгийг баталгаажуулдаг бөгөөд энэ нь том хэмжээний сүлжээ барих төслүүдэд чухал ач холбогдолтой юм.

Ердийн програмууд

FTTx хандалтын сүлжээ

Single-mode Optical Fiber G.657.A1 нь нягт гулзайлгах, нягт чиглүүлэлт хийх нь элбэг байдаг шилэн кабелийг гэрт болон шилэн утаснаас барилга руу шилжүүлэхэд өргөн хэрэглэгддэг.

Дотор өндөр хурдны оптик кабель

Авсаархан кабелийн менежмент шаардлагатай барилга байгууламж, дата төв, оффисын орчинд өндөр хурдны өгөгдөл дамжуулахад тохиромжтой.

Тусгай богино зайтай кабель

Нарийн төвөгтэй чиглүүлэлтийн системд ашигладаг туузан кабель, микро кабель зэрэг нугалах радиусын хатуу шаардлага бүхий кабельд тохиромжтой.

Өндөр хүчин чадалтай оптик сүлжээ

Бага PMD бүхий холын зайн болон өндөр бит хурдтай дамжуулалтыг дэмжиж, үндсэн болон хандалтын сүлжээний давхаргад тогтвортой ажиллагааг хангана.

Үзүүлэлтүүд

Онцлог шинж чанарууд		Нөхцөл байдал	Тодорхойлсон утгууд	Нэгж
Оптик шинж чанар
Сунгах		1310нм	≤0.35	[дБ/км]
		1383нм (H2 хөгшрөлтийн дараа)	≤0.35	[дБ/км]
		1460нм	≤0.25	[дБ/км]
		1550нм	≤0.21	[дБ/км]
		1625нм	≤0.23	[дБ/км]
Сунгах ба долгионы урт Макс. α ялгаа		1285-1330 нм, 1310 нм-тэй холбоотой	≤0.03	[дБ/км]
Сунгах ба долгионы урт Макс. α ялгаа		1525-1575нм, 1550нм-тэй холбоотой	≤0.02	[Дб/км]
Тархалтын коэффицент		1285-1340нм	-3.5-аас 3.5 хүртэл	[ps/(nm·km)]
		1550нм	≤18	[ps/(nm·km)]
		1625нм	≤22	[ps/(nm·km)]
Тэг тархалтын долгионы урт(λ0)		--	1300-1324	[нм]
Тэг тархалтын налуу(S0)		--	≤0.092	[ps/(nm2·km)]
Ердийн үнэ цэнэ		--	0.086	[ps/(nm2·km)]
PMD	Хамгийн их бие даасан эслэг	--	≤0.1	[ps/√km]
	Холболтын дизайны үнэ цэнэ (M=20，Q=0.01%) (M=20，Q=0.01%)	--	≤0.06	[ps/√km]
	Ердийн үнэ цэнэ	--	0.04	[ps/√km]
Кабель таслах долгионы урт (Λcc)		--	≤1260	[нм]
Горимын талбайн диаметр (MFD)		1310нм	8.4-9.2	[мкм]
Горимын талбайн диаметр (MFD)		1550нм	9.3-10.3	[мкм]
Хугарлын үр дүнтэй бүлгийн индекс (Nefi )		1310нм	1.466	--
Хугарлын үр дүнтэй бүлгийн индекс (Nefi )		1550нм	1.467	--
Цэгийн тасалдал		1310нм	≤0.05	[Дб]
Цэгийн тасалдал		1550нм	≤0.05	[Дб]
Геометрийн шинж чанар
Бүрээсний диаметр		--	125.0±0.7	[мкм]
Бүрээсний дугуй бус байдал		--	≤0.7	[%]
Бүрхүүлийн диаметр		--	235-245	[мкм]
Бүрээс-бүрээсний төвлөрсөн байдлын алдаа		--	≤12.0	[мкм]
Бүрхүүлийн дугуй бус байдал		--	≤6.0	[%]
Цөмийн бүрхүүлийн төвлөрсөн байдлын алдаа		--	≤0.5	[мкм]
Curl(радиус)		--	≥4	[м]
Хүргэлтийн урт		--	50.4 хүртэл	[км/дамх]
Байгаль орчны шинж чанар		1310нм, 1550нм ба 1625нм
Температурын хамаарлаас үүдэлтэй сулрал		-60 хэмээс +85 хэм хүртэл	≤0.05	[Дб/км]
Температур-чийгшлийн мөчлөгөөс үүдэлтэй сулралт		-10 ° C-аас + 85 ° C хүртэл, 98% RH	≤0.05	[Дб/км]
Усанд нэвт норгохоос шалтгаалсан уналт		23 ° C, 30 хоног	≤0.05	[Дб/км]
Чийглэг дулааны хамаарлаас үүдэлтэй унтралт		85°C ба 85% RH, 30 хоног	≤0.05	[Дб/км]
Хуурай дулаан хөгшрөлт		85℃, 30 хоног	≤0.05	[Дб/км]
Механик үзүүлэлт
Баталгаажуулах тест		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
		--	--	--
Макро гулзайлтаас үүдэлтэй алдагдал	15 мм-ийн радиустай эргийг 10 эргүүлнэ	1550нм	≤0.25	[Дб]
	15 мм-ийн радиустай эргийг 10 эргүүлнэ	1625нм	≤1.0	[Дб]
	1 10 мм-ийн радиустай эргийг эргүүлнэ	1550нм	≤0.75	[Дб]
	1 10 мм-ийн радиустай эргийг эргүүлнэ	1625нм	≤1.5	[Дб]
Бүрэх туузны хүч		ердийн дундаж хүч	1.5	[N]
Бүрэх туузны хүч		оргил хүч	1.3-8.9	[N]
Динамик ядаргааны параметр (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Техникийн шинж чанар

Бүтэн зурваст бага унтаралт

O-E-S-C-L долгионы уртын хүрээнд тогтвортой дохио дамжуулалтыг хадгалж, олон зурвасын сүлжээний ажиллагааг дэмждэг.

Маш сайн гулзайлтын эсэргүүцэл

Макро гулзайлтын болон бичил гулзайлтын алдагдлыг багасгах зорилготой бөгөөд угсралтын хатуу нөхцөлд ч найдвартай ажиллагааг хангана.

Бага PMD (Туйлшралын горимын тархалт)

Өндөр хурдны болон холын зайн дамжуулах системийн шаардлагыг хангаж, дохионы бүрэн бүтэн байдлыг хадгалахад тусалдаг.

Тогтвортой геометр

Нарийвчлалтай үйлдвэрлэл нь утаснуудын нэг төрлийн хэмжээсийг баталгаажуулж, залгах тууштай байдлыг сайжруулж, холболтын алдагдлыг бууруулдаг.

Стандартуудыг дагаж мөрдөх

Нэг горимт оптик шилэн G.657.A1 нь ITU-T G.657.A1 ба G.652.D зэрэг олон улсын стандарт, мөн IEC 60793-2-50 B1.3/B6.a1 төрлийн техникийн үзүүлэлтүүдтэй нийцдэг. Энэ нь дэлхийн сүлжээний дэд бүтцийн шаардлагад нийцэж байгааг баталгаажуулдаг.

Үйлдвэрлэгчийн тухай

Jiangsu Xuben Photoelectric Technology Co., Ltd нь дөрвөн үйлдвэртэй, шилэн кабелийн сүлжээний иж бүрэн шийдлээр хангадаг групп компани юм. Тус компани нь нийт 15,000 ам.метр талбайг хамарч, жилд 20 сая ам.долларын бүтээгдэхүүн үйлдвэрлэдэг.

Энэ бүлэгт гадна болон доторх оптик кабелийн үйлдвэр, ODN эд анги үйлдвэр, оптик сүлжээний тоног төхөөрөмжийн үйлдвэрүүд багтдаг. Бүтээгдэхүүнийг харилцаа холбоо, өргөн нэвтрүүлгийн систем, LAN өгөгдөл дамжуулах, эрчим хүчний систем, төмөр зам, хурдны зам зэрэг үйлдвэрлэлийн хэрэглээнд өргөнөөр ашигладаг.

ISO9001 болон ISO45001 гэрчилгээтэй компани нь боловсронгуй үйлдвэрлэл, тогтвортой үйлдвэрлэлийн процесст анхаарлаа хандуулдаг. Бүтээгдэхүүнийг дэлхийн хэмжээнд экспортолж, дунд болон том хэмжээний инженерийн төслүүдэд ашигладаг.

Түгээмэл асуулт

Асуулт 1: G.657.A1 болон G.652.D утаснуудын гол ялгаа нь юу вэ?

Нэг горимт оптик шилэн G.657.A1 нь G.652.D системтэй нийцтэй байхын зэрэгцээ гулзайлтын илүү сайн гүйцэтгэлийг санал болгодог. Энэ нь чиглүүлэлтийн хатуу нөхцөлтэй суурилуулалтанд илүү тохиромжтой.

Асуулт 2: Энэ утас нь дотор суурилуулахад тохиромжтой юу?

Тиймээ, нэг горимт шилэн кабелийн G.657.A1 нь жижиг гулзайлтын радиус, авсаархан кабелийн зохион байгуулалтыг дэмждэг дотоод болон хандалтын сүлжээнд тусгайлан зориулагдсан.

Асуулт 3: Үүнийг холын зайн дамжуулахад ашиглаж болох уу?

Тиймээ, бага унтралт, бага PMD-ийн ачаар энэ нь өндөр хурдны болон холын зайн оптик холболтыг дэмждэг.

Асуулт 4: Энэ нь одоо байгаа сүлжээний дэд бүтэцтэй нийцэж байгаа юу?

Энэ нь G.657.A1 болон G.652.D стандартын аль алиныг нь хангаж, одоо байгаа ихэнх оптик сүлжээний системтэй нийцтэй байдлыг хангадаг.
