Оптик шилэн нийлмэл цахилгаан утас

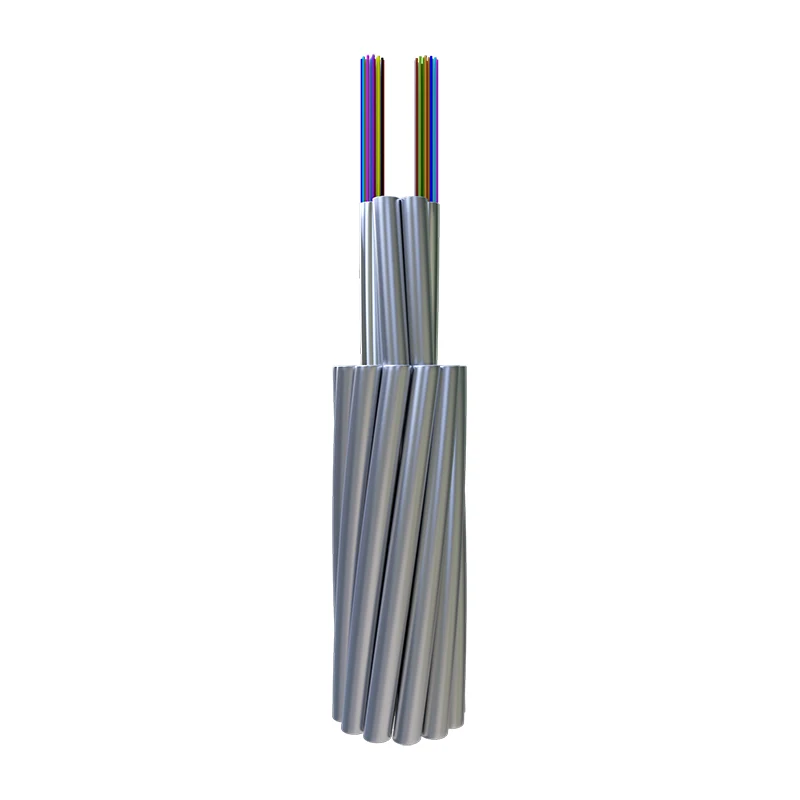

Orientalfiber судалтай хоолойн оптик шилэн нийлмэл агаарын газардуулгын утас (OPGW) нь Хятадын найдвартай үйлдвэрлэгч, ханган нийлүүлэгч болох Orientalfiber компанийн олон үйлдэлт дээд эрлийз кабель юм. Энэхүү OPGW нь судалтай хоолойн бүтцэд оптик утаснуудыг нэгтгэж, газардуулгын утас болон өндөр хүчин чадалтай оптик холбооны хэрэгслийн үүрэг гүйцэтгэдэг. Тогтвортой өгөгдөл дамжуулах, хүчтэй механик гүйцэтгэл, өндөр ашиглалтын орчинд урт хугацааны эдэлгээг хангах зорилгоор бүтээгдсэн. Энэхүү бүтээгдэхүүн нь цахилгааны сүлжээ, төмөр зам болон бусад дэд бүтцийн төслүүдэд аянгын хамгаалалт, холбооны найдвартай байдлыг хангахад тохиромжтой.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Орчин үеийн цахилгаан сүлжээний барилгын ажилд нэгэн зэрэг өндөр хүчдэлийн дамжуулалт, өндөр хурдны өгөгдөл дамжуулах эрэлт урьд өмнө байгаагүй өндөр байна.Дорно дахины фибртусгайлан санал болгож байнаОптик шилэн нийлмэл агаарын газардуулгын утас (OPGW), уламжлалт бамбай утсыг солих зориулалттай боловсронгуй эрлийз кабель. Оптик утаснуудыг судалтай металл бүтэц дотор нэгтгэснээр манай OPGW нь өндөр хүчдэлийн шугамд аянгын найдвартай хамгаалалтыг хангахын зэрэгцээ харилцаа холбоо болон сүлжээний автоматжуулалтын тулгуур болж өгдөг хоёр функцтэй шийдлийг гаргаж өгдөг.

Бүтээгдэхүүний тодорхойлолт: Хос үүрэг бүхий дэд бүтэц

TheОптик шилэн нийлмэл цахилгаан утасМэдээлэл дамжуулах зориулалттай оптик шилэн кабелийг байрлуулахын зэрэгцээ ердийн газардуулгын утасны функцийг гүйцэтгэдэг (цахилгаан дамжуулах шугамыг аянга цахилгаан, богино залгааны гүйдлээс хамгаалах) агаарын кабель юм. Энэхүү судалтай загвар нь илүү их эслэгийн тоо, илүү бат бөх чанарыг хангах боломжийг олгодог бөгөөд энэ нь эрчим хүчний салбарын үндсэн шугам сүлжээг барихад илүүд үздэг.

Худалдан авалт ба инженерчлэлийн стратегийн үнэ цэнэ

Сонгож байнаДорно дахины фибр2026 оны эрчим хүчний ландшафтын хатуу шаардлагад дэд бүтэц тань нийцэж байгааг ханган нийлүүлэх түнш тань баталгаажуулдаг. Худалдан авалтын гол давуу талууд нь:

Өндөр шилэн нягтрал:Манай судалтай хоолойн загвар нь төвийн гуурсан хувилбаруудаас хамаагүй илүү утаснуудыг багтаасан бөгөөд 5G болон ухаалаг сүлжээ IoT-д зориулсан ирээдүйн сүлжээний өргөтгөлийг дэмждэг.
Богино залгааны оновчтой хүчин чадал:Дотор талын оптик утаснуудын бүрэн бүтэн байдлыг алдагдуулахгүйгээр өндөр гэмтлийн гүйдлийг зохицуулахаар бүтээгдсэн.
Амьдралын мөчлөгийн зардлыг бууруулсан:Дамжуулах шугамын ашиглалтын хугацаа нь өөрөө таарч байгаа тулОптик шилэн нийлмэл цахилгаан утасбайнга засвар үйлчилгээ хийх эсвэл шинэчлэх хэрэгцээг бууруулдаг.
Дэлхийн логистик ба цар хүрээ:Жилд 20 сая ам.долларын үйлдвэрлэлээр бид 500 кВ болон 750 кВ-ын үндэсний хэмжээний дэд бүтцийн төслүүдийг дэмжихэд шаардлагатай үйлдвэрлэлийн хэмжээг хангадаг.

Техникийн шинж чанар ба гүйцэтгэлийн ашиг тус

TheДорно дахины фибрOPGW нь хамгийн тогтворгүй гадаа орчинд амжилттай хөгжихийн тулд нарийн нарийвчлалтайгаар үйлдвэрлэгддэг.

Механик тогтвортой байдал:Процессын нарийн хяналт нь хүчтэй салхи, мөсний ачаалал эсвэл өндөр суналтын үед ч утаснууд нь стрессгүй байх боломжийг олгодог.
Дулааны хамгаалалт:Утастай хоолойнууд нь цахилгааны шугам дээрх богино залгааны үед үүссэн хэт халалтаас утаснуудыг хамгаалдаг тусгай нэгдлүүдээр дүүргэгдсэн байдаг.
Зэврэлтээс хамгаалах эсэргүүцэл:Хөнгөн цагаан бүрсэн ган (ACS) болон Хөнгөн цагаан хайлштай утсыг ашиглан кабель нь далайн эрэг болон үйлдвэрлэлийн бүсэд байгаль орчны доройтолд маш тэсвэртэй байдаг.
Том диаметртэй сонголтууд:Шинэ өндөр хүчдэлийн дамжуулах системийн (110КВ-оос 750КВ) механик шаардлагад нийцүүлэн тусгайлан зохион бүтээсэн.

Нарийвчилсан техникийн үзүүлэлтүүд болон дизайны параметрүүд

Техникийн тохиргооОптик шилэн нийлмэл цахилгаан утасТөслийн тодорхой зай, цахилгааны шаардлагад үндэслэн тохируулж болно:

Онцлог	Стандарт тодорхойлолт	Үйл ажиллагааны давуу тал
Хүчдэлийн зэрэг	110КВ, 220КВ, 500КВ, 750КВ	Бүс нутгийн болон үндэсний сүлжээнд олон талт.
Шилэн тоо	144 хүртэл утас (эсвэл хүсэлтийн дагуу)	Их хэмжээний өгөгдөл дамжуулах чадварыг дэмждэг.
Материалын найрлага	ACS (Хөнгөн цагаан бүрсэн ган) + AA (Хөнгөн цагаан хайлш)	Хүч, жингийн өндөр харьцаа.
Стандартуудыг дагаж мөрдөх	IEEE 1138, IEC 60794-4	Дэлхий нийтийн хамтын ажиллагаа, аюулгүй байдлыг хангадаг.

Үндсэн хэрэглээ: Ухаалаг сүлжээг бэхжүүлэх

TheОптик шилэн нийлмэл цахилгаан утас-аасДорно дахины фибрхэд хэдэн гол салбарт чухал бүрэлдэхүүн хэсэг юм:

Өндөр хүчдэлийн дамжуулалт:Шинээр баригдсан 220 кВ ба 500 кВ-ын шугамд зориулсан анхдагч газардуулгын утас, аянгын хамгаалалт, газардуулга.
Цахилгаан хангамжийн холбоо:Трансформаторын станцуудын бодит цагийн хяналт, алсын зайн тоолуур, хамгаалалтын реле.
Өргөн зурвасын холболт:Хөдөө орон нутаг болон холын зайн мэдээлэл тээвэрлэх зорилгоор шилэн кабелийн илүүдэл багтаамжийг харилцаа холбооны операторуудад түрээслэх.
Ухаалаг сүлжээний менежмент:Гэмтлийг автоматаар илрүүлэх, сүлжээг өөрөө засахад шаардагдах бага хоцролттой харилцаа холбоог хөнгөвчлөх.

Онцлог шинж чанарууд

● Механик болон температурын сайн гүйцэтгэлийг хангах процессын нарийн хяналт

● Илүү том диаметртэй, илүү олон оптик утас

● Тогтвортой бүтэц, өндөр найдвартай байдал

● Өндөр суналтын бат бэх, их хэмжээний богино хугацааны гүйдлийн хүчин чадал

Оптик шилэн шинж чанар

	Сунгах				Дамжуулах зурвасын өргөн		Туйлшрал Тархалтын горим
	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Хувь хүн Шилэн	Дизайн Холбоосын утга (M=20, Q=0.01%)
G652D	—	—	≤0.35дБ/км	≤0.21дБ/км	—	—	≤0.20ps/ км	≤0.1ps/ км
G655	—	—	—	≤0.22дБ/км	—	—	≤0.20ps/ км	≤0.1ps/ км
50/125μм	≤3.0дБ/км	≤1.0дБ/км	—	—	≥600МГц.км	≥1200МГц.км	—	—
62.5/125μм	≤3.5дБ/км	≤1.0дБ/км	—	—	≥200МГц.км	≥600МГц.км	—	—

Барилга байгууламж ба гүйцэтгэл

	Ангилал	Материал	Үнэ цэнэ
Барилга	Оптик шилэн	G652D/G655 гэх мэт.	2 - 144
	Хамгаалалтын хоолой	Зэвэрдэггүй ган хоолой	1.5 - 6 мм
	Утастай шугам	AS утас/AA утас/Al Rod	1.5 - 6 мм
	Макс. Диаметр		30мм
	Макс. Хөндлөн огтлол		500 мм²
Онцлог шинж чанартай	Стандартын дагуу DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Суналтын бат бэх (RTS ) (kN)		700
	Макс. Бутлах хүч (N/100мм)		3000
	Макс. Богино гүйдлийн хүчин чадал (40℃-аас 200℃)(kA2s)		2000
	Мин. Гулзайлтын радиус (Динамик)		20D
	Мин. Гулзайлтын радиус (статик)		15D
Байгаль орчин Гүйцэтгэл	Суурилуулалт (℃)		-10-аас +50 хүртэл
	Тээвэрлэлт ба ашиглалт (℃)		-40-аас +65 хүртэл

Тайлбар: D нь кабелийн диаметр юм.

Тодорхой төрөл ба техникийн өгөгдөл

Үгүй	Техникийн өгөгдөл
Үгүй	Бүтээгдэхүүний төрөл	Бүтцийн төрөл	Макс. Шилэн Тоол	AS Утасны хэсэг (мм2)	Диаметр （мм）	Кабелийн жин (кг/км)	Суналтын бат бэхийг үнэл （kN）	20℃ DC Эсэргүүцэл （Ω/км）	Богино хугацааны одоогийн хүчин чадал （40-200℃кА2.с）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, Оптик нэгж 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, Оптик нэгж 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, Оптик нэгж 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, Оптик нэгж 1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, Оптик нэгж 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, Оптик нэгж 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/АА , Оптик нэгж 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, Оптик нэгж 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, Оптик нэгж 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, Оптик нэгж 1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, Оптик нэгж 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, Оптик нэгж 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, Оптик нэгж 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, Оптик нэгж 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, Оптик нэгж 1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, Оптик нэгж 1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, Оптик нэгж 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, Оптик нэгж 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/АА, Оптик нэгж 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, Оптик нэгж 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, Оптик нэгж 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, Оптик нэгж 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, Оптик нэгж 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, Оптик нэгж 2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, Оптик нэгж 1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, Оптик нэгж 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, Оптик нэгж 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, Оптик нэгж 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, Оптик нэгж 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, Оптик нэгж 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Оптик нэгж 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

Механик ба хүрээлэн буй орчны туршилтын шинж чанар

Зүйл	Туршилт Арга	Шаардлага
Хүчдэл	IEC 60794-1-2-E1 Ачаалах: кабелийн бүтцийн дагуу Дээж урт: 10м-ээс багагүй, холбосон урт нь 100м-ээс багагүй Үргэлжлэх хугацаа цаг: 1 мин	40% RTS нэмэлт шилэн омог (0.01%), нэмэлт байхгүй сулрах (0.03дБ). 60% RTS шилэн омог≤0.25%, нэмэлт сулрал≤0.05дБ (Үгүй туршилтын дараа нэмэлт сулрал).
Бутлах	IEC 60794-1-2-E3 Ачаалах: Дээрх хүснэгтийн дагуу гурван оноо Үргэлжлэх хугацаа цаг: 10 мин	Нэмэлт 1550нм ≤0.05dB/fibre дээр унтралт; Элементүүдэд гэмтэл учруулахгүй
Ус Нэвтрэх	IEC 60794-1-2-F5B Цаг хугацаа : 1 цаг Дээжийн урт: 0.5м Ус өндөр: 1м	Үгүй ус гоожих.
Температур Дугуй унах	IEC 60794-1-2-F1 Дээж урт: 500м-ээс багагүй Температур хүрээ: -40℃-аас +65℃ Цикл: 2 Температур дугуйн туршилтын үргэлжлэх хугацаа: 12 цаг	The сулруулах коэффициентийн өөрчлөлт нь түүнээс бага байна 1550нм-д 0.1дБ/км.

Байнга асуудаг асуултууд (FAQ)

Яагаад өндөр хүчдэлийн шугамд утастай OPGW илүү сайн байдаг вэ?

Утастай хоолойн загвар нь илүү том кабелийн диаметр, илүү их хэмжээний шилэн утас авах боломжийг олгодог. Энэ нь механик ачааллыг кабельд жигд хуваарилдаг бөгөөд энэ нь 500 кВ ба 750 кВ-ын шугамд ашиглагддаг урт дамжлагад чухал ач холбогдолтой юм.

Дорно дахины фибр OPGW-ийн чанарыг хэрхэн баталгаажуулдаг вэ?

Бид ISO9001 чанарын удирдлага, ISO45001 аюулгүй байдлын системээр ажилладаг. Оптик шилэн нийлмэл агаарын шугамын багц бүрийг тээвэрлэхээс өмнө суналтын бат бэх, бутлах эсэргүүцэл, богино залгааны гүйцэтгэлийн талаар нарийн шалгалт хийдэг.

Энэ кабелийг одоо байгаа шугамд ашиглаж болох уу?

"Шинээр баригдсан" шугамд ихэвчлэн ашиглагддаг бол OPGW нь хуучин замд харилцаа холбооны чадавхийг нэмэгдүүлэхийн тулд сүлжээг шинэчлэх төслийн үеэр одоо байгаа уламжлалт газардуулгын утсыг солиход ихэвчлэн ашиглагддаг.
