Uni-хоолой оптик шилэн нийлмэл Агаарын газардуулгын утас

Uni-tube оптик шилэн нийлмэл агаарын газардуулгын утас (OPGW) нь оптик шилэн агуулсан дээд эрлийз кабель бөгөөд агаарын газардуулгын утас, оптик холбоо зэрэг олон функцтэй.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) нь газардуулгын утас, оптик холбоо гэх мэт олон функц бүхий оптик шилэн агуулсан дээд эрлийз кабель юм. Уламжлалт газардуулгын утаснуудаас ялгаатай нь энэхүү бүтээгдэхүүн нь кабелийн бүтцэд оптик холбооны эд ангиудыг нэгтгэж, цахилгаан дамжуулах шугамын хамгаалалт, мэдээлэл дамжуулах нэгдмэл байдлыг хэрэгжүүлснээр эрчим хүч, холбооны сүлжээний барилгын зардал, ашиглалт, засвар үйлчилгээний зардлыг үр дүнтэй бууруулах боломжтой юм.

Нэг хоолойт шилэн кабелийн нийлмэл агаарын шугамын хэрэглээний хамрах хүрээ

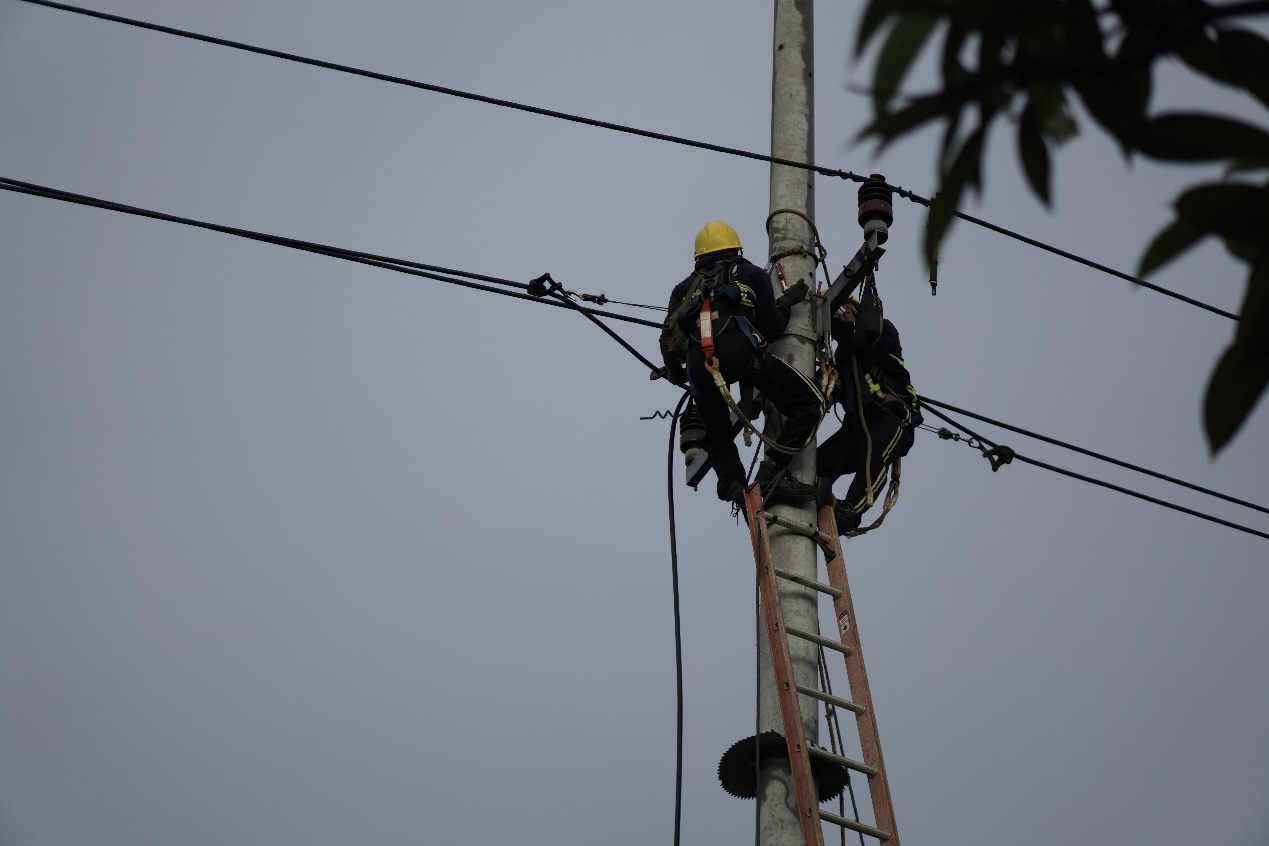

Orientalfiber Uni-tube оптик шилэн нийлмэл агаарын газардуулгын утас нь ихэвчлэн 110КВ, 220КВ, 500КВ, 750КВ болон өндөр хүчдэлийн дамжуулах агаарын системийн холбооны шугамд ашиглагддаг. Энэхүү бүтээгдэхүүнийг эрчим хүчний салбараас гадна төмөр зам, авто зам, нефть химийн, уул уурхай болон газар дээрх хамгаалалт, өндөр хурдны оптик харилцаа холбооны аль алинд нь шаардлагатай бусад үйлдвэрүүдэд өргөнөөр ашиглаж, үйлдвэрлэлийн үйлдвэрлэл, үйл ажиллагаанд тогтвортой, үр ашигтай мэдээлэл дамжуулах дэмжлэг үзүүлдэг.

Бүтээгдэхүүний бүтэц

Үндсэн бүрэлдэхүүн хэсгүүд

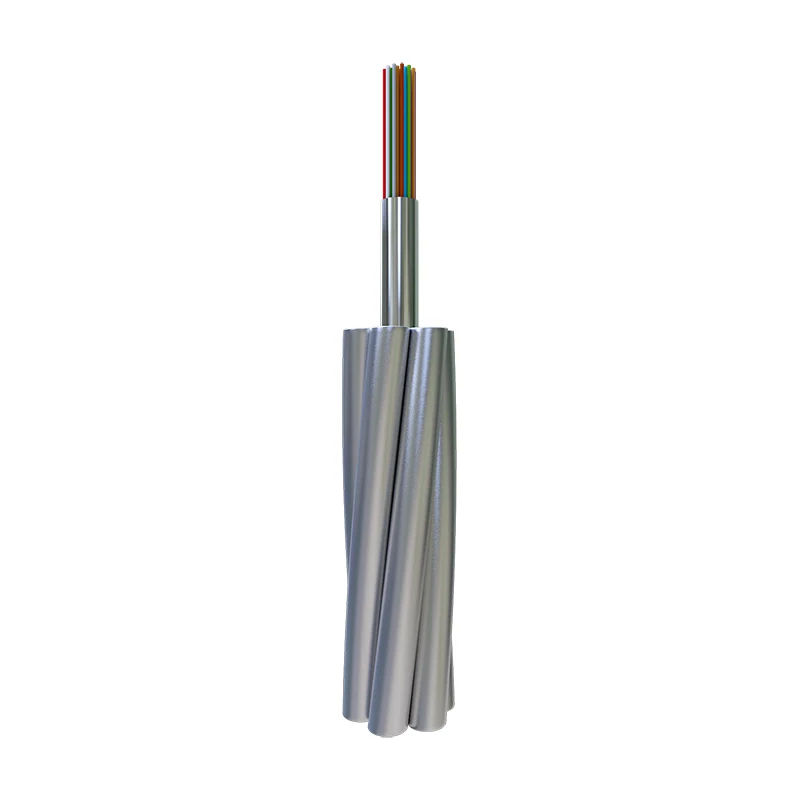

Orientalfiber Uni-tube Optical Fiber Composite Overhead Ground утас нь шинжлэх ухааны үндэслэлтэй бүтцийн дизайныг ашигладаг бөгөөд түүний үндсэн бүрэлдэхүүн хэсгүүдэд шилэн кабелийн нэгж, хөнгөн цагаан хайлшны утас, ган гол болон гадна бүрхүүл орно. Оптик шилэн хэсгийг нэг хоолойд байрлуулсан бөгөөд энэ нь оптик шилэн кабелийг гадны механик гэмтэл, хүрээлэн буй орчны элэгдлээс үр дүнтэй хамгаалдаг; хөнгөн цагааны хайлштай утас ба ган гол нь суналтын хүчийг даах, дээд ажиллагааны үед кабелийн тогтвортой байдлыг хангах үүрэгтэй; гадна бүрхүүл нь өндөр чанартай хөгшрөлтийн эсрэг, зэврэлтэнд тэсвэртэй материалаар хийгдсэн тул бүтээгдэхүүний ашиглалтын хугацааг уртасгана.

Бүтцийн давуу тал

Uni-tube Optical Fiber Composite Overhead Ground Wire-ийн нэг хоолойт бүтцийн загвар нь бүтээгдэхүүний бүтцийг авсаархан болгож тээвэрлэх, суурилуулахад тохиромжтой. Үүний зэрэгцээ, дотоод эд ангиудын боломжийн хуваарилалт нь бүтээгдэхүүн нь механик шинж чанар, харилцааны сайн үзүүлэлттэй байхаас гадна хүчтэй салхи, аадар бороо, өндөр температур, бага температур зэрэг янз бүрийн хатуу гадаа орчинд дасан зохицож чаддаг.

Бүтээгдэхүүний шинж чанар

Механик гүйцэтгэлийн шинж чанар

● Суналтын бат бэх сайн: Бүтээгдэхүүн нь их хэмжээний суналтын хүчийг даах чадвартай, өндөр хүчдэлийн ган гол болон хөнгөн цагаан хайлштай утсаар тоноглогдсон, холын зайн өндөр хүчдэлийн дамжуулах шугамын агаарын угсралтын шаардлагад нийцсэн, хэвийн ашиглалтын нөхцөлд кабель тасрахгүй, хэв гажилтгүй байхыг баталгаажуулдаг.

● Жижиг диаметртэй, хөнгөн жинтэй, цамхаг дээрх нэмэлт ачаалал бага: Уламжлалт нийлмэл агаарын газардуулгын утастай харьцуулахад Uni-хоолой оптик шилэн нийлмэл агаарын газардуулгын утас нь бага диаметртэй, хөнгөн жинтэй тул цахилгаан дамжуулах цамхагийн нэмэлт ачааллыг бууруулж, цамхагийн барилгын хөрөнгө оруулалтыг бууруулж, цахилгаан дамжуулах шугамын ерөнхий тогтвортой байдлыг сайжруулна.

Харилцааны гүйцэтгэлийн шинж чанар

● Тохиромжтой шилэн илүүдэл урттай оптик нэгжийг хийхэд хялбар: Нэг хоолойт бүтэц нь оптик шилэн илүүдэл уртыг зохион байгуулахад тохиромжтой бөгөөд энэ нь температурын зөрүү ба механик хэв гажилтаас үүссэн шилэн уртын өөрчлөлтийг үр дүнтэй нөхөж, оптик дохионы дамжуулалтын тогтвортой байдлыг хангаж, дамжуулах явцад дохионы сулралтыг бууруулдаг.

● Дохионы уналт бага: Сонгосон өндөр чанарын шилэн утас нь дамжуулах чадвар сайтай, дохионы сулрал багатай, өндөр хүчдэлийн дамжуулах систем болон үйлдвэрлэлийн янз бүрийн хувилбаруудын холбооны хэрэгцээг хангасан холын зайн өндөр хурдны өгөгдөл дамжуулах чадвартай.

Байгаль орчинд дасан зохицох шинж чанар

● Зэврэлтэнд тэсвэртэй: Бүтээгдэхүүний гадна бүрээс болон дотоод металл эд ангиудыг зэврэлтээс хамгаалах технологиор боловсруулсан бөгөөд энэ нь хүчиллэг бороо, давсны манан болон бусад хатуу ширүүн орчны элэгдэлд тэсвэртэй, далайн эрэг, үйлдвэрлэлийн болон байгаль орчны хүнд нөхцөлд ашиглахад тохиромжтой.

● Хөгшрөлтийн эсрэг, өндөр, бага температурт тэсвэртэй: Бүтээгдэхүүний материал нь хөгшрөлтийн эсрэг сайн үзүүлэлттэй, урт хугацааны гадаа ашиглах орчинд дасан зохицох чадвартай, -40℃-аас 80℃ хүртэлх температурт хэвийн ажиллаж, цаг уурын янз бүрийн бүс нутагт бүтээгдэхүүний тогтвортой ажиллагааг хангана.

Uni-tube оптик шилэн нийлмэл агаарын газардуулгын утсыг ихэвчлэн 110КВ, 220КВ, 500КВ, 750КВ болон өндөр хүчдэлийн цахилгаан дамжуулах агаарын системийн холбооны шугамд ашигладаг.

Онцлог шинж чанарууд

● Суналтын бат бэх

● Жижиг диаметртэй, хөнгөн жинтэй, цамхаг дээрх жижиг нэмэлт ачаалал

● Шилэн урттай тохирох оптик нэгжийг хийхэд хялбар

Оптик шилэн шинж чанар

	Сунгах				Дамжуулах зурвасын өргөн		Туйлшралын горимын дисперс
	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Бие даасан эслэг	Загварын холбоосын утга (M=20, Q=0.01%)
G652D	—	—	≤0.35дБ/км	≤0.21дБ/км	—	—	≤0.20ps/км	≤0.1ps/км
G655	—	—	—	≤0.22дБ/км	—	—	≤0.20ps/км	≤0.1ps/км
50/125μм	≤3.0дБ/км	≤1.0дБ/км	—	—	≥600МГц.км	≥1200МГц.км	—	—
62.5/125μм	≤3.5дБ/км	≤1.0дБ/км	—	—	≥200МГц.км	≥600МГц.км	—	—

Барилга байгууламж ба гүйцэтгэл

	Ангилал	Материал	Үнэ цэнэ
Барилга	Оптик шилэн	G652D/G655 гэх мэт.	2 - 48
	Хамгаалалтын хоолой	Зэвэрдэггүй ган хоолой	1.5 - 6 мм
	Утастай шугам	AS утас/AA утас/Al Rod	1.5 - 6 мм
	Макс. Диаметр		18мм
	Макс. Хөндлөн огтлол		200мм2
Онцлог шинж чанартай	DL/T 832, IEC60794-4-10, IEEE1138 стандартын дагуу
	Макс. Суналтын бат бэх (RTS ) (kN)		280
	Макс. Бутлах хүч (N/100мм)		2200
	Макс. Богино гүйдлийн хүчин чадал (40℃-200℃)(kA2s)		100
	Мин. Гулзайлтын радиус (Динамик)		20D
	Мин. Гулзайлтын радиус (статик)		15D
Байгаль орчны гүйцэтгэл	Суурилуулалт (℃)		-10-аас +50 хүртэл
	Тээвэрлэлт ба ашиглалт (℃)		-40-аас +65 хүртэл

Тайлбар: D нь кабелийн диаметр юм.

Тодорхой төрөл ба техникийн өгөгдөл

Үгүй	Техникийн өгөгдөл
Үгүй	Бүтээгдэхүүний төрөл	Бүтцийн төрөл	Макс. Шилэн тоо	AS Утасны хэсэг (мм²)	Диаметр （мм）	Кабелийн жин (кг/км)	Суналтын бат бэхийг үнэл （kN）	20℃ DC Эсэргүүцэл （Ω/км）	Богино хугацааны одоогийн хүчин чадал （40-200℃ кА2.с）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Оптик нэгж 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Оптик нэгж 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Оптик нэгж 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Оптик нэгж 1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

Механик ба хүрээлэн буй орчны туршилтын шинж чанар

Зүйл	Туршилтын арга	Шаардлага
Хүчдэл	IEC 60794-1-2-E1 Ачаалал: кабелийн бүтцийн дагуу Дээжийн урт: 10м-ээс багагүй, холбосон урт нь 100м-ээс багагүй байна Үргэлжлэх хугацаа: 1мин	40%RTS нэмэлт эслэгийн ачаалал байхгүй（0.01%）, нэмэлт сулралгүй (0.03dB). 60%RTS фибрийн ачаалал≤0.25%, нэмэлт унтралт≤0.05дБ (Туршилтын дараа нэмэлт сулрал байхгүй).
Бутлах	IEC 60794-1-2-E3 Ачаалал: Дээрх хүснэгтийн дагуу гурван оноо Үргэлжлэх хугацаа: 10мин	1550нм ≤0.05dB/fibre-д нэмэлт сулралт; Элементүүдэд гэмтэл учруулахгүй
Усны нэвтрэлт	IEC 60794-1-2-F5B Хугацаа: 1 цаг Дээжийн урт: 0.5м Усны өндөр: 1м	Ус гоожихгүй.
Температурын дугуй	IEC 60794-1-2-F1 Дээжийн урт: 500м-ээс багагүй Температурын хүрээ: -40℃-аас +65℃ Цикл: 2 Температурын дугуйн туршилтын үргэлжлэх хугацаа: 12 цаг	Сунгах коэффициентийн өөрчлөлт 1550нм-д 0.1дБ/км-ээс бага байна.
