5х2м2 мм2мм ус нэвтрүүлдэггүй дугуй боовны Mind Mind Mini SC / APC холбогч оптик нөхөөс

Хэрэг програм:● FTTX / FTH систем● Ethernet програмууд● CATV холбоосууд● Оптик дохиоллын хуваарилалт● Идэвхгүй оптик сүлжээ (PON)● Буцах яс, хэвтээ ба Riser програмууд● Prettrominanted Draw Terminal хайрцаг● гадаа газар; Хатуу орчинОнцлог:● Оруулсан алдагдал, өндөр буцах алдагдал.● давтагдах чадвар,......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэрэг програм:

● FTTX / FTH систем

● Ethernet програмууд

● CATV холбоосууд

● Оптик дохиоллын хуваарилалт

● Идэвхгүй оптик сүлжээ (PON)

● Буцах яс, хэвтээ ба Riser програмууд

● Prettrominanted Draw Terminal хайрцаг

● гадаа газар; Хатуу орчин

Онцлог:

● Оруулсан алдагдал, өндөр буцах алдагдал.

● давтагдах чадвар, солилцооны хувьд сайн.

● 100% Оруулсан, буцах алдагдал, төгсгөл, төгсгөлийн нүүр,.

● хөндлөнгийн үзлэг.

● Маш сайн механик тэсвэр тэвчээр.

● Telcordia Gr-326-цөмийг дагаж мөрдөх.

● оптик кабелийн менежментэд өндөр гүйцэтгэл, найдвартай байдлыг баталгаажуулдаг.

● Хурдан, хялбар суурилуулалт, дахин тохируулах.

● Энгийн харьцах, тусгай хэрэгсэл хэрэггүй.

● IP68 ус нэвтэрдэггүй.

Техникийн ерөнхий захиалга:

Орчин Х доод	Нэгж	Тодорхойлолт
Цамц тоолох		Секс
Уртзах	нм	1310/1550
Оруулгаа	дүүдэр	≤0.30
Буцах алдагдал	дүүдэр	≥ 60
Холболтын төрөл		Sc / apc
Гарын эс		Шавар
Холболтын мөчлөг		500
Кабелийн хүрэм өнгө		Саарал
Кабелийн гадна диаметр	0	5.0 (± 0.2) x2.0 (± 0.1)
Иргэний горим		Ганц горим: G657A2
Кабель хүрэм материал		Lszh
Кабелийн жин	Кг / км	20 (Ойролцоогоор)
Хэвлэх агшилт		Тохируулах боломжтой
Уртын хэмжээ	m	30,50,100,150,100,150,20000,20000,200,200,000,70000,500,000 ,300,500,000, ашиглагд ес төхөөрөмж болно (Хүлцэл: ± 0.5м)
Холбогчийн төрөл		Оролт: Accord H оптик SC / APC
Холбогчийн төрөл		Гарц: Холбогчгүйгээр
Зүүнь (кабелийн ба холбогч хоорондын тэнхлэг)	N	100
Усны дамжуулах зэрэг		IP68
Үйлдлийн температур	℃	-20 ° C ~ + + 65 ℃
Агуулахын температур	℃	-20 ° C ~ + + 65 ℃

Кабелийн бүтэц:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Оптик эслэг	Маяг	G657 A2
	Үгүй. Шуудан	1
	Өнгө	Хөх
Ган хүч чадлын гишүүн	Эхлэх	Төмөр утас
Ган хүч чадлын гишүүн	Голч	0.4мм
Ган өөрөө хүч чадлын гишүүн	Эхлэх	Төмөр утас
Ган өөрөө хүч чадлын гишүүн	Голч	1.0 мм
Гаднах бүрээс	Хэмжилт	2.0 (± 0.1) x5.0 (± 0.2)
	Түүхий эд	Lszh
	Өнгө	Саарал
Кабелийн жин	Кг / км	20
Хүчдэл	N	300 (урт хугацаа)
Хүчдэл	N	600 (Богино хугацаа)
Авгадсон	N / 10сс	200 (урт хугацаа)
Авгадсон	N / 10сс	1000 (Богино хугацаа)
Мин. Нугалах радиус	0	10xh (статик)
Мин. Нугалах радиус	0	20xh (динамик)
Үйл ажиллагааны температурын хүрээ:		-20 ℃ руу + 60 ℃
Хадгалах / Тэтгэврийн температурын хүрээ:		-20 ℃ руу + 60 ℃

Оптик шилэн:

Кабелийн шилэн эсийн бүх шинж чанар (бэлэн кабель (кабелийн шилэн) нь дор хаяж, itu-t зөвлөмжийн дагуу G.657A2-ийн дагуу G.657A2, дараах байдлаар хийгдэнэ.

Зүйл	Лал дох үйл
Тодаб мод	Ганц горим
Шилэн материал	Допед цахиур
Атедант коэффициент @ 1310 NM @ 1383NM @ 1490NM @ 1550 NM @ 1625nm Кабелийн дараа @ 1310 NM @ 1550 NM	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 DB / км ≤ 0.22 DB / км ≤ 0.25 DB / км ≤ 0.36 DB / KM ≤ 0.22 DB / км
Кабелийн тайрах долгионы урт	≤ 1260 NM
Тэг-тархалт долгионы урт	1300 ~ 1324 NM
Тэг-тархалтын налуу	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Хроматик тараах @ 1285 ~ 1330 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625 NM	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. KM) ≤22 ps / (nm. Км)
MODE талбар диаметр @ 1310 NM	8.5-9.3um
Core / Clad төвлөрсөн байдлын алдаа	≤ 0.5 нэг
Хөндлөнгийн диаметр	125.0 ± 0.7 нэг
Дугуй бус байдал	≤5%
Анхан шатны бүрэх диаметр	242 ± 7 нэг
Төвлөрсөн анхан шатны бүрэх / бүрэх	≤10 мкм
Дугуй бус байдлыг бүртгэх	≤0.7%
Кабелийн гулзайлтын алдагдалтай 1 TRAVE 1 TRANDERAL 7.5MM 10 эргэлт 1 Мандрел 15мм	1550NM ≤ Δ 0.10 DB / KM 1550NM ≤ Δ 0.03 DB / KM

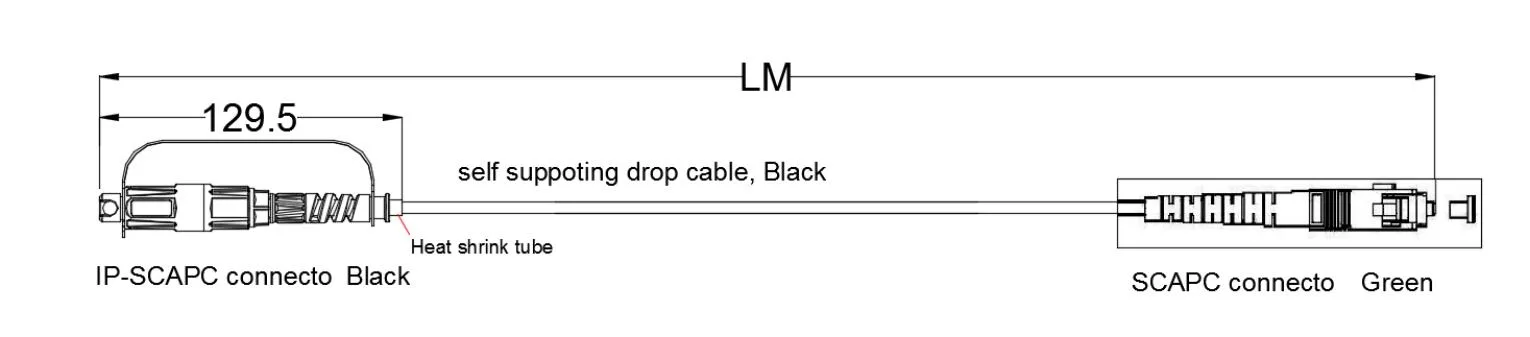

Хэмжээний зураг:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Багц: back:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords

Багцын шаардлага:

5x2mm Waterproof Drop Cable Mini SC~SC/APC Connector Optical Patch Cords
