Duepleplion lc / upc ус нэвтэрдэггүй дугуй кабель оптик

Хэрэг програм:● FTTX / FTH систем● Ethernet програмууд● CATV холбоосууд● Оптик дохиоллын хуваарилалт● Идэвхгүй оптик сүлжээ (PON)● Буцах яс, хэвтээ ба Riser програмууд● Prettrominanted Draw Terminal хайрцаг● гадаа газар; Хатуу орчинОнцлог:● Оруулсан алдагдал, өндөр буцах алдагдал.● давтагдах чадвар,......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэрэг програм:

● FTTX / FTH систем

● Ethernet програмууд

● CATV холбоосууд

● Оптик дохиоллын хуваарилалт

● Идэвхгүй оптик сүлжээ (PON)

● Буцах яс, хэвтээ ба Riser програмууд

● Prettrominanted Draw Terminal хайрцаг

● гадаа газар; Хатуу орчин

Онцлог:

● Оруулсан алдагдал, өндөр буцах алдагдал.

● давтагдах чадвар, солилцооны хувьд сайн.

● 100% Оруулсан, буцах алдагдал, төгсгөл, төгсгөлийн нүүр,.

● хөндлөнгийн үзлэг.

● Маш сайн механик тэсвэр тэвчээр.

● Telcordia Gr-326-цөмийг дагаж мөрдөх.

● оптик кабелийн менежментэд өндөр гүйцэтгэл, найдвартай байдлыг баталгаажуулдаг.

● Хурдан, хялбар суурилуулалт, дахин тохируулах.

● Энгийн харьцах, тусгай хэрэгсэл хэрэггүй.

● IP68 ус нэвтэрдэггүй.

Техникийн ерөнхий захиалга:

Орчин Х доод	Нэгж	Тодорхойлолт
Цамц тоолох		Цуухай
Уртзах	нм	1310/1550
Оруулгаа	дүүдэр	≤0.30
Буцах алдагдал	дүүдэр	≥50 (UPC)
Кабелийн хүрэм өнгө		Хар
Кабелийн гадна диаметр	0	7.0 ± 0.2
Иргэний горим		Ганц горим: G657 A2
Кабель хүрэм материал		Lszh
Кабелийн жин	Кг / км	38 (ойролцоогоор)
Хэвлэх агшилт		Тохируулах боломжтой
Уртын хэмжээ	m	50, 75, 100, 100, 150, 200,22,22,200, 300 эсвэл тохируулах боломжтой (хүлцэл: ± 0.5м)
Холбогчийн төрөл		Бусад холбох:	Accord Mini DLC / UPC холбогч
		Гаралт:	Accord duplex lc / upc холбогч
Усны дамжуулах зэрэг		IP68
Үйлдлийн температур	℃	-40 ° C ~ + 70 ℃
Агуулахын температур	℃	-40 ° C ~ + 70 ℃

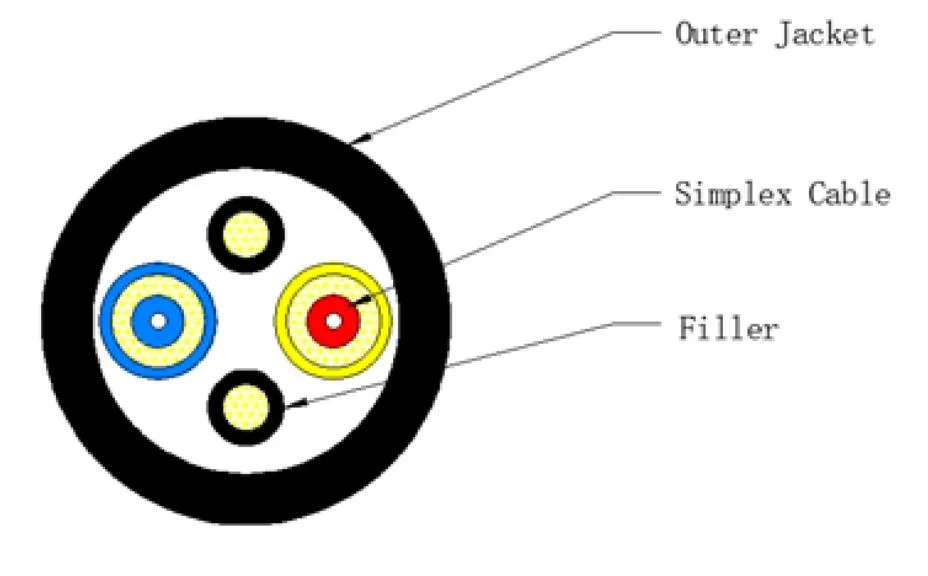

Кабелийн бүтэц:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Кабелийн тодорхойлолт:

Зүйл	Үйлчилгээ	Үнэлэх
Нягт буфер эслэг	Тоо	2
	Маяг	G.657A2
	Диаметр (мм)	0.90 ± 0.05
	Түүхий эд	Lszh
	Өнгө	Өндөгний уураг
Энгийн кабель	Түүхий эд	Lszh
	Диаметр (мм)	2.0 ± 0.1
	Өнгө	Хөх ба шар
Хайрцаг	Түүхий эд	Lszh
	Диаметр (мм)	1.3 ± 0.1
	Өнгө	Хар
Судар	Түүхий эд	Lszh
	Диаметр (мм)	7.0 ± 0.2
	Өнгө	Хар
	Зузаан (мм)	1.0 ± 0.1
Кабелийн жин (кг / км) ойролцоогоор.		38 ± 3
Сунгах тест (n)		Урт хугацаа: 400 n Богино хугацаа: 800 n
Хавтгай тест (N / 10 см)		Урт хугацаа: 1000 n / 10см Богино хугацаа: 2200 N / 10см
Мин. Гулзайлгах радиус		10xod (статик); 20xod (Динамик)
Садалтын температур		-40 ° C хүртэл + 70 ° C
Агуулахын температур		-40 ° C хүртэл + 70 ° C

CUNED Optical Filection гүйцэтгэл

Хагалгааны оптик шилэн дамжуулалтын гүйцэтгэл (ITU-T rec. G.657A2)

Зүйл	Лал дох үйл
Тодаб мод	Ганц горим
Шилэн материал	Допед цахиур
Атедант коэффициент @ 1310 NM @ 1383NM @ 1460NM @ 1550 NM @ 1625nm	≤ 0.35 DB / км ≤ 0.35 DB / км ≤ 0.25 DB / км ≤ 0.21 DB / KM ≤ 0.23 DB / км
Кабелийн тайрах долгионы урт	≤ 1260 NM
Тэг-тархалт долгионы урт	1300 ~ 1324 NM
Тэг-тархалтын налуу	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Хроматик тараах @ 1285 ~ 1330 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625nm	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. KM) ≤22 ps / (nm. Км)
MODE талбар диаметр @ 1310 NM	8.5-9.3um
Core / Clad төвлөрсөн байдлын алдаа	≤ 0.5 нэг
Хөндлөнгийн диаметр	125.0 ± 0.7 нэг
Дугуй бус байдал	≤5%
Анхан шатны бүрэх диаметр	242 ± 7 нэг
Төвлөрсөн анхан шатны бүрэх / бүрэх	≤10 мкм
Дугуй бус байдлыг бүртгэх	≤0.7%
Кабелийн гулзайлтын алдагдалтай 10 эргэлт 1 Mandrel 15 мм 1 TRAVE 1 MARREL 10MM 1 TRAVE 1 TRANDERAL 7.5MM	1550NM ≤ Δ 0.03 DB / KM 1550NM ≤ Δ 0.1 DB / KM 1550NM ≤ Δ 0.5 DB / KM

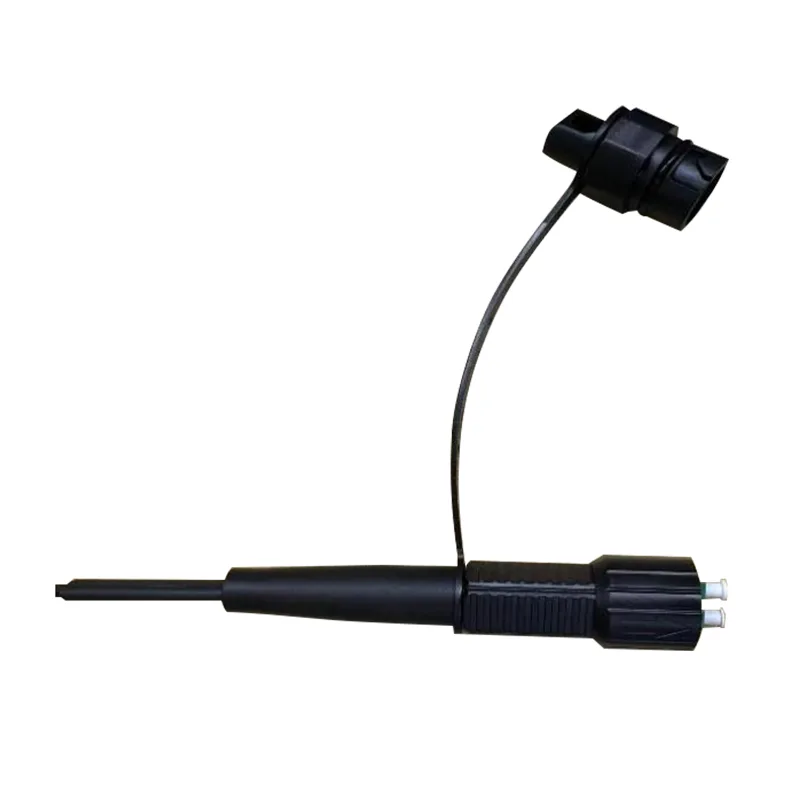

Хэмжээний зураг:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

-Гүй / -битгий	Тодорхойлолт / төрөл анги	Авга
1	SM G.657A2 2 2.0мм эслэгтэй SM G.657A2 цөм. OD7.0MM, Хар LSZH	1
2	Mini DLC холбогчийн хар	1
3	LC3.0 Ганц горимын шилэн саван, шаргал, шаргал, ic холбогч, цагаан	2
4	Резинэн дулааныг багасгасан хоолой, хар, хар, OD 8.5 мм л = 17 мм	1
5	Резинэн дулааныг багасгасан хоолой, хар, хар 8.5м L-30 мм	2
6	Ган хоолойгоор уян хатан хамгаалалт, OD 2.8MM L = 52 мм	2
8	Дулаан багасаж, цагаан / шар / шар od3.0mm l = 5мм	2
