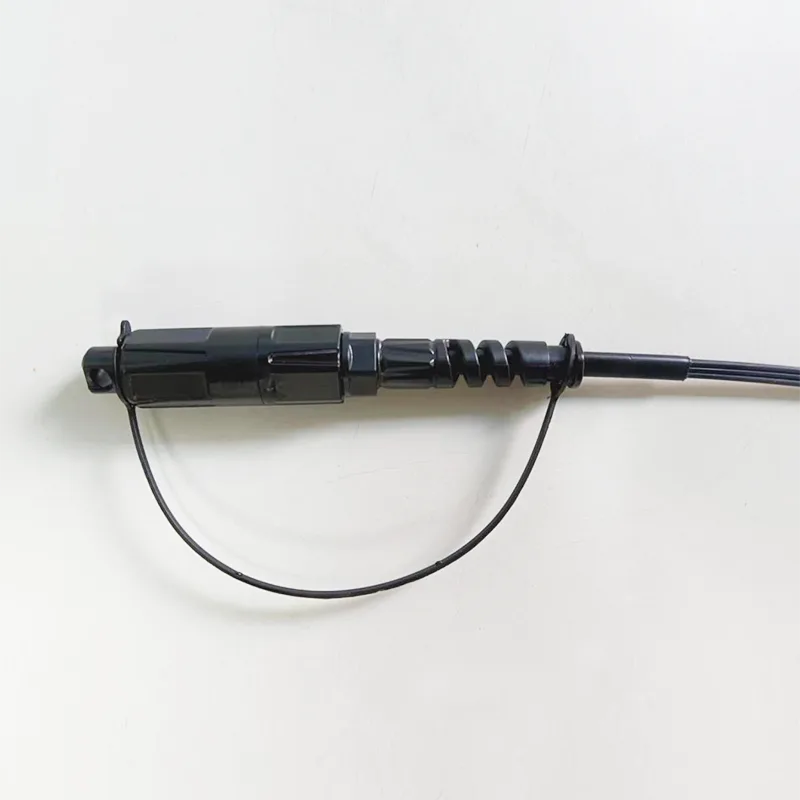

5x2m2mm ус нэвтрүүлдэггүй дугуй боодол кабель ск / APC холбогч оптик

Хэрэг програм:● FTTX / FTH систем● Ethernet програмууд● CATV холбоосууд● Оптик дохиоллын хуваарилалт● Идэвхгүй оптик сүлжээ (PON)● Буцах яс, хэвтээ ба Riser програмууд● Prettrominanted Draw Terminal хайрцаг● гадаа газар; Хатуу орчинОнцлог:● Оруулсан алдагдал, өндөр буцах алдагдал.● давтагдах чадвар,......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэрэг програм:

● FTTX / FTH систем

● Ethernet програмууд

● CATV холбоосууд

● Оптик дохиоллын хуваарилалт

● Идэвхгүй оптик сүлжээ (PON)

● Буцах яс, хэвтээ ба Riser програмууд

● Prettrominanted Draw Terminal хайрцаг

● гадаа газар; Хатуу орчин

Онцлог:

● Оруулсан алдагдал, өндөр буцах алдагдал.

● давтагдах чадвар, солилцооны хувьд сайн.

● 100% Оруулсан, буцах алдагдал, төгсгөл, төгсгөлийн нүүр,.

● хөндлөнгийн үзлэг.

● Маш сайн механик тэсвэр тэвчээр.

● Telcordia Gr-326-цөмийг дагаж мөрдөх.

● оптик кабелийн менежментэд өндөр гүйцэтгэл, найдвартай байдлыг баталгаажуулдаг.

● Хурдан, хялбар суурилуулалт, дахин тохируулах.

● Энгийн харьцах, тусгай хэрэгсэл хэрэггүй.

● IP68 ус нэвтэрдэггүй.

Техникийн ерөнхий захиалга:

Орчин Х доод	Нэгж	Тодорхойлолт
Цамц тоолох		Секс
Уртзах	нм	1310/1550
Оруулгаа	дүүдэр	≤0.30
Буцах алдагдал	дүүдэр	≥ 60
Холболтын төрөл		Sc / apc
Гарын эс		Шавар
Холболтын мөчлөг		500
Кабелийн хүрэм өнгө		Хар
Кабелийн гадна диаметр	0	(5.2x2.0) * ± 0.2мм (3.0x2.0) * ± 0.2мм (элчгүй)
Иргэний горим		Ганц горим: G657A2
Кабель хүрэм материал		Lszh
Кабелийн жин	Кг / км	20 ± 3
Хэвлэх агшилт		Тохируулах боломжтой
Уртын хэмжээ	m	100 эсвэл тохируулгатай (Хүлцэл: ± 0.5м)
Холбогчийн төрөл		Оролт: Accord H оптик SC / APC
Холбогчийн төрөл		Гарц: Холбогчгүйгээр
Зүүнь (кабелийн ба холбогч хоорондын тэнхлэг)	N	100
Усны дамжуулах зэрэг		IP68
Үйлдлийн температур	℃	-20 ° C ~ + + 65 ℃
Агуулахын температур	℃	-20 ° C ~ + + 65 ℃

Кабелийн бүтэц:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Оптик эслэг	Маяг	G-657 A2.
	Үгүй. Шуудан	1
	Өнгө	Хөх
Гаднах бүрээс	Хэмжилт	(5.2x2.0) * ± 0.2мм (3.0x2.0) * ± 0.2мм (элчгүй)
	Түүхий эд	Lszh
	Өнгө	Хар
Ган хүч чадлын гишүүн	Эхлэх	Төмөр утас
Ган хүч чадлын гишүүн	Голч	0.45 мм
Ган өөрөө хүч чадлын гишүүн	Эхлэх	Төмөр утас
Ган өөрөө хүч чадлын гишүүн	Голч	1.2 мм
Жин		20 ± 3 кг / км / км
Плита (n)		Урт хугацаа: 300n Богино хугацаа: 600 n
Авгадсон		1000N / 10см
Мин. Гулзайлгах радиус		15xd (статик); 30xd (динамик)
Темперин тасал		-20 ° C хүртэл + 65 ° C

Шилэн тэмдэгт:

Кабелийн шилэн эсийн бүх шинж чанар (бэлэн кабель (кабелийн шилэн) нь дор хаяж, itu-t зөвлөмжийн дагуу G.657A2-ийн дагуу G.657A2, дараах байдлаар хийгдэнэ.

Зөнийн тавь чанар		Лал дох үйл
Атедант коэффициент	@ 1310 NM @ 1383 NM @ 1550 NM @ 1625 NM	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.22 DB / км ≤ 0.24 DB / км
Асралт (кабелийн дараа)	@ 1310мм	≤0.40DB / км
	@ 1550NM	≤0.30db / км
1310NM-д оршихуйн жигд байдал		≤0.05db
1550NM-д оршихуйн жигд байдал		≤0.05db
Кабелийн тайрах долгионы урт (λcc)		≤ 1260 NM
Тэг-тархалт долгионы урт		1300 ~ 1324 NM
Тэг-тархалтын налуу		≤ 0.092 PS / (NM ^ 2.KM)
1288NM ~ 1339NM дээр тархалтын туйлын утга		≤3.5s / (nm km)
1271NM ~ 1360NM дээр тархалтын үнэмлэхүй үнэ		≤5.3s / (nm km)
1550NM дээр тараах		≤18ps / (nm km)
1625nm дээр тараах		≤23ps / (nm · km)
MODE FIENENIENIEN диаметр (MFD) 1310NM дээр		8.60 ± 0.4мм
Горимын талбар диаметр (MFD) 1550NM дээр		9.4-10.10.mmm
Туйлууруулах горимын диспринг (PMD) шилэн шилэн		≤0.125 / км / км^1/2
Туйлширлын горим (PMD) кабель (PMD) кабель		≤0.200ps / km^1/2
PMD-ийн коэффициент	M	20 кабель
	Q	0.01%
	Pmdq	≤0.20ps / km^1/2
Геометрийн шинж чанарууд
Хөндлөнгийн диаметр		125 ± 0.8 мм
Дугуй бус байдал		≤1.0%
Үндсэн / Cladding Tencord-ийн алдаа		≤0.8 мм
Бүрмэл диаметр нь бүрэх (тасралтгүй)		245 ± 10 мкм
Бүрэн хэмжээний диаметр нь бүрэх (өнгөт)		250 ± 10 мкм
Cladding / Countring Senction Express		≤12.0 мм
Түгшүүрийн тур test		100kpsi эсвэл 0.69GPA
Бүрэхийг арилгах (n)		1.0 ~ 9.0
Механикийн чанар зүй
1550NM-д Макробенд алдагдал	R = 15мм, 10 эргэлт	≤0.03db
	R = 10 мм, 1 удаа	≤0.10db
	R = 7.5 мм, 1	≤0.5db
1625nm-ийн Макробенд алдагдал	R = 15мм, 10 эргэлт	≤0.10db
	R = 10 мм, 1 удаа	≤0.20DB
	R = 7.5 мм, 1	≤1.0DB

Хэмжээний зураг:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Багц: back:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Багцын шаардлага:

Картон Хэмжээ: 600 * 320 * 320 * 26 * 320 * 265 мм, ил тод битүүмжлэх хайрцаг. Битүүмжлэх хайрцаг.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Модон хавтангийн схем диаграмм:

Модон хавтангийн хэмжээ: 1200 * 1000мм.

Овооны шаардлага: Зургаан хайрцаг, зургаан давхаргыг овоолно.

Шилдэг 4 баруун өнцөгт хамгаалж, дараа нь "#" Фонт баглаа боодлын бүсийг чангална.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
