1.1 Тайлбар

Урьдчилан холбогчийг урьдчилан холбосон FTTX сүлжээний тархалтын цэг болгон урьдчилан холбосон оптик түгээлтийн хайрцгийг хурдан, найдвартай, найдвартай холболт, сайн хамгаалал, менежмент, менежментийг сайтар хамгаалалт, сайтар хамгаална.

Үйлдвэрлэлийн төрөл	Ангилал
Gfs-8by & -1	Урьдчилан холбосон шилэн шилэн оптикийн кабелийн хуваарилалт хайрцаг

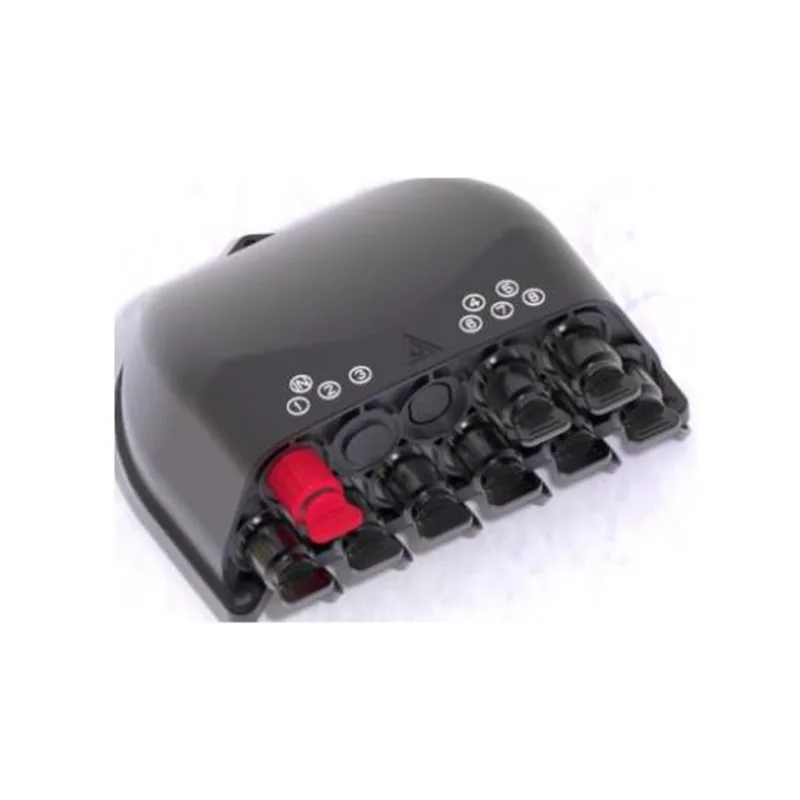

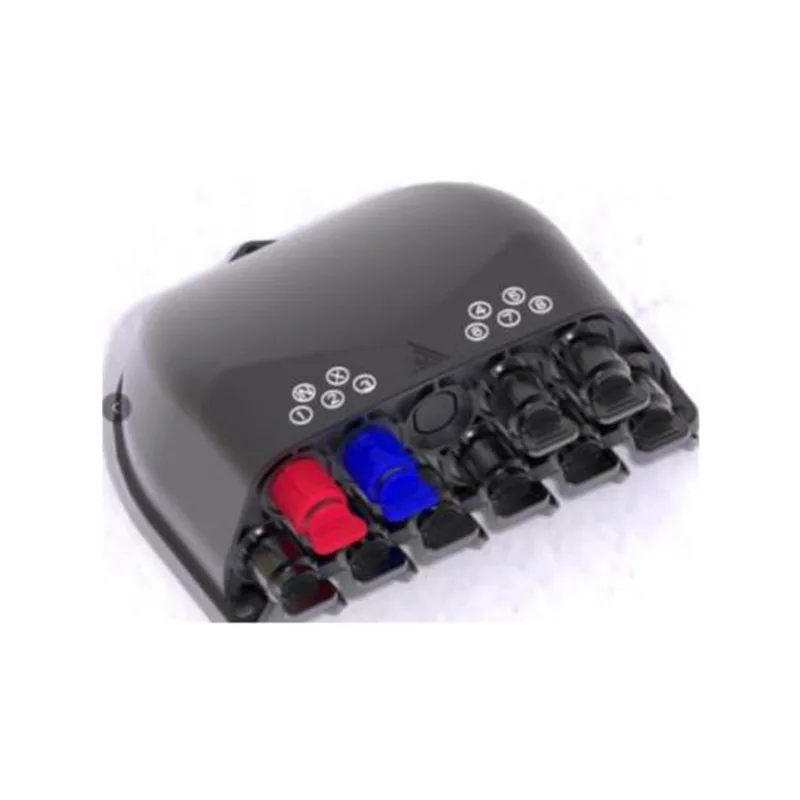

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

1.2 стандартыг дагаж мөрдөх

Санал болгож буй үйлдвэрлэлийг дараахь стандартын дагуу боловсруулж, үйлдвэрлэж, туршиж үздэг.

Тэр-t g g.652	Нэг горимын оптик эслэгийн шинж чанар
IEC 60794-1-1	Оптик шилэн кабелийн кабелийн 1-1-1: ерөнхий тодорхойлолт
IEC 60794-1-2	Оптик шилэн кабелийн кабелийн 1-2: Ерөнхий тодорхойлолтын үндсэн оптик кабелийн туршилтын журам

1.3 програмын орчин

Зүйл	Үнэлэх
Ажиллагааны температур	-40 ºC ~ + 65 ºC
Садалтын температур	-5 ºC ~ + 40 ºC
Агуулахын температур	-40ºC ~ + 65 ºC
Агаарын даралт	70 ~ 106KPA
Харьцангуй чийгшил	≤93% (+ 40 ℃)

2. Онцлог шинж чанар

1. Доод бүрхүүл, дээд бүрхэвчийг гагнах нь салангид бус халуун хавтангаар гагнаж байдаг.

2. Материал: PP.

3. Чийгэмлэг нотолгоо, ус нэвтэрдэггүй, тоос шороо, эсрэг хөгшрөлт.

4. Хамгаалалт нь IP68 хүртэлх IP68 хүртэл.

5. Дотор нь 1х2 FBT Splitter-ээр тоноглогдсон + 1X8 PLC Splitter эсвэл 1х8 PLC Splite.

6. Суулгах арга: Туйл суурилуулсан, AERIAL-суулиантай, хананы суурилуулсан.

7. 30 метрийн 5 метрийн кабелийн хадгалалтыг хангахын тулд Drop Cap Cap Copord PANDACK-ээр тоноглогдсон байж болно.

3. Тодорхойлолтууд

3.1 Механик үзүүлэлтүүд

Зүйл	Анилга	Тайлбар
Орон сууцны материал	Өөрчлөгдсөн PP хуванцар
Металл дагалдах материал	Өндөр чанартай зэвэрдэггүй ган

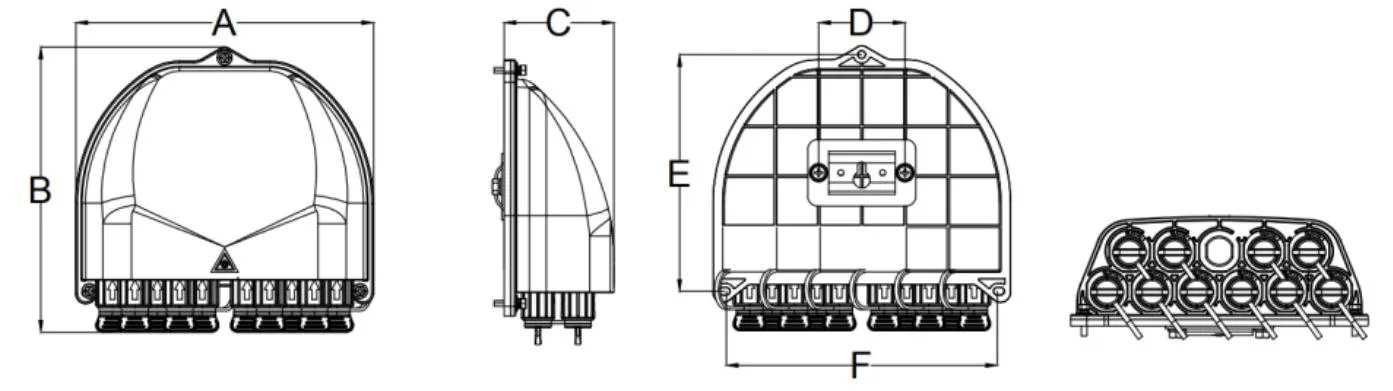

Гадаад хэмжээс (мм)	171 * 179 * 66 мм	A * B * c
Өнгө	Хар
Суулгах нүхний байрлал (мм)	52 * 142 * 165	D * e * f
Урьдчилан холбогчийн урьдчилсан тохируулагчдын тоо	10	Gfs-8by (1 улаан, 1 цэнхэр, 8 хар)
Урьдчилан холбогчийн урьдчилсан тохируулагчдын тоо	9	GFS-8BY-1 (1 улаан, 8 хар)
Хавьхан	1х2 FBT Splitter + 1X8 PLC Splitter	GFS-8BY, 1X2 FBT Shange-ийн үндсэн харьцаа нь 70% / 30% / 30% байна
Хавьхан	1х8 Plc Splitter	Gfs-8by-1
IP анги	IP68
Шатамхай байдал	Ul94-HB	Үүнийг хэрэгцээнд нийцүүлэн тохируулж болно.
Төвийг сахисан давс шүршигч (NSS)	48 цаг	Үүнийг хэрэгцээнд нийцүүлэн тохируулж болно.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

4. Тохиргоо

Үндсэн оптик параметрүүд

Загвар	Хавьхан	(DB)		RL (DB)	(DB)	Шатдын тайлан
Загвар	Хавьхан	Хавьхан			Түгээнд хүргэх хайрцгийг	Шатдын тайлан
Gfs-8be	1 * 2 FBT (90/10) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (90%)	≤8.3	≥55DB	≤1.03	IL: IEC61300-3-4 АРГА БАР RL: IEC61300-3-6-6 арга 1
	1 * 2 FBT (90/10) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (10%) + 1 * 8 PLC	≤21.7.7	≥55DB	≤21.9
	1 * 2 FBT (80/20) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (80%)	≤1.4.4	≥55DB	≤1.6
	1 * 2 FBT (80/20) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (20%) + 1 * 8 PLC	≤18.3.3	≥55DB	≤18.5.5
	1 * 2 FBT (70/30) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (70%)	≤2.1	≥55DB	≤2.3.3
	1 * 2 FBT (70/30) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (30%) + 1 * 8 PLC	≤16.5	≥55DB	≤16.7
	1 * 2 FBT (60/40) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (60%)	≤2.8	≥55DB	≤3.0
	1 * 2 FBT (60/40) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (40%) + 1 * 8 PLC	≤15.2.2	≥55DB	≤15.4.4
	1 * 2 FBT (50/50) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (50%)	≤3.8	≥55DB	≤4.0
	1 * 2 FBT (50/50) + 1 * 8 Plc Splitter, scapc холбогчтой	1 * 2 FBT (50%) + 1 * 8 PLC	≤14.3.3	≥55DB	≤14.5
Gfs-8by-1	1х8 PLC Splitter, scapc холбогчтой	1 * 8 PLC	≤10.5	≥55DB	≤10.7

Дээрх хүснэгтэд үзүүлсэн оптик параметрүүд нь үндсэн утгууд бөгөөд шаардлагын дагуу тохируулж болно.

5. Бүтээгдэхүүний зураг

5.1 Бүтээгдэхүүний кабелийн аргууд:

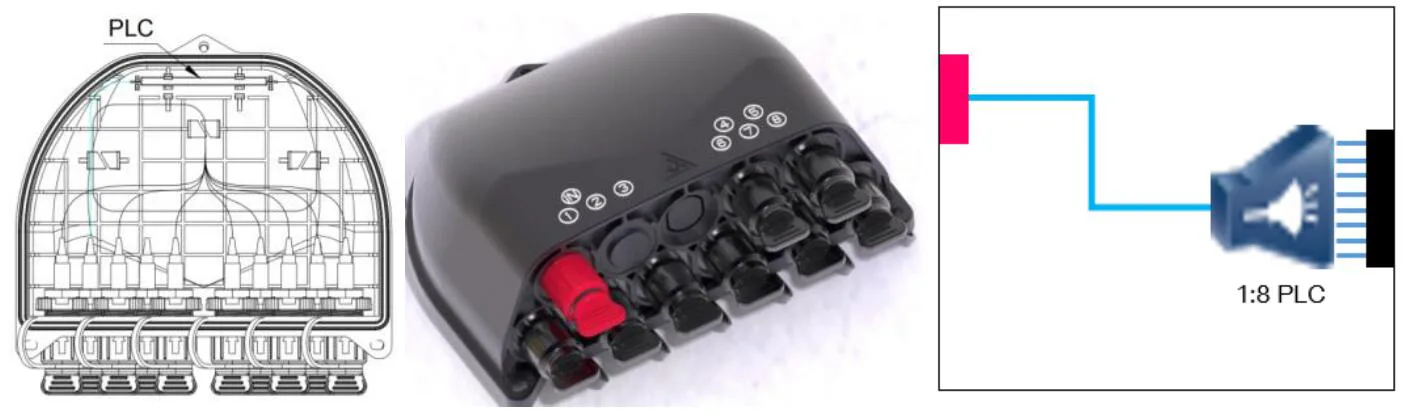

Дээд талд PLC one in in kinter

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

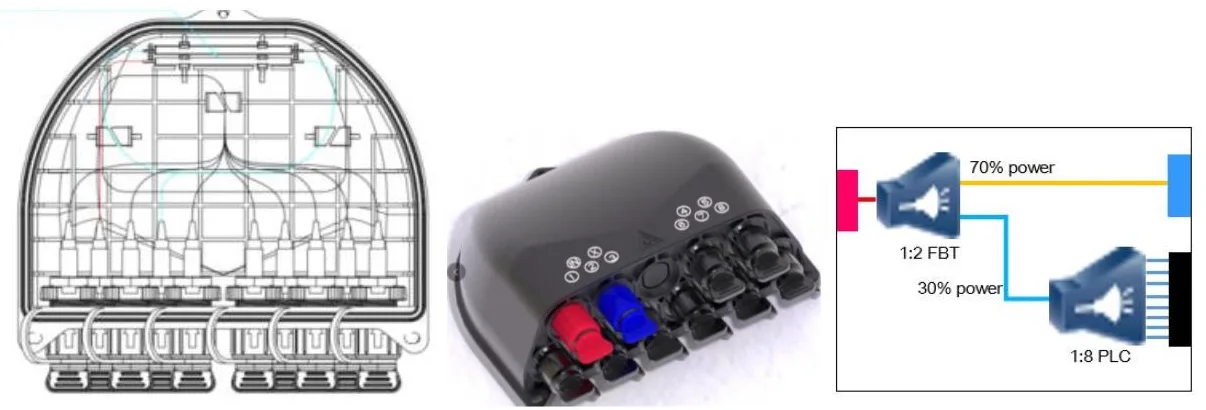

GFS-8BY (1 * 2 FBT + 1 * 1 * 8 * 8 PLC Spliss Casher Casher арга)

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

GFS-8BY-1 (1 * 8 PLC Splik Shangter Casher аргууд)

5.2 Тохиргоо

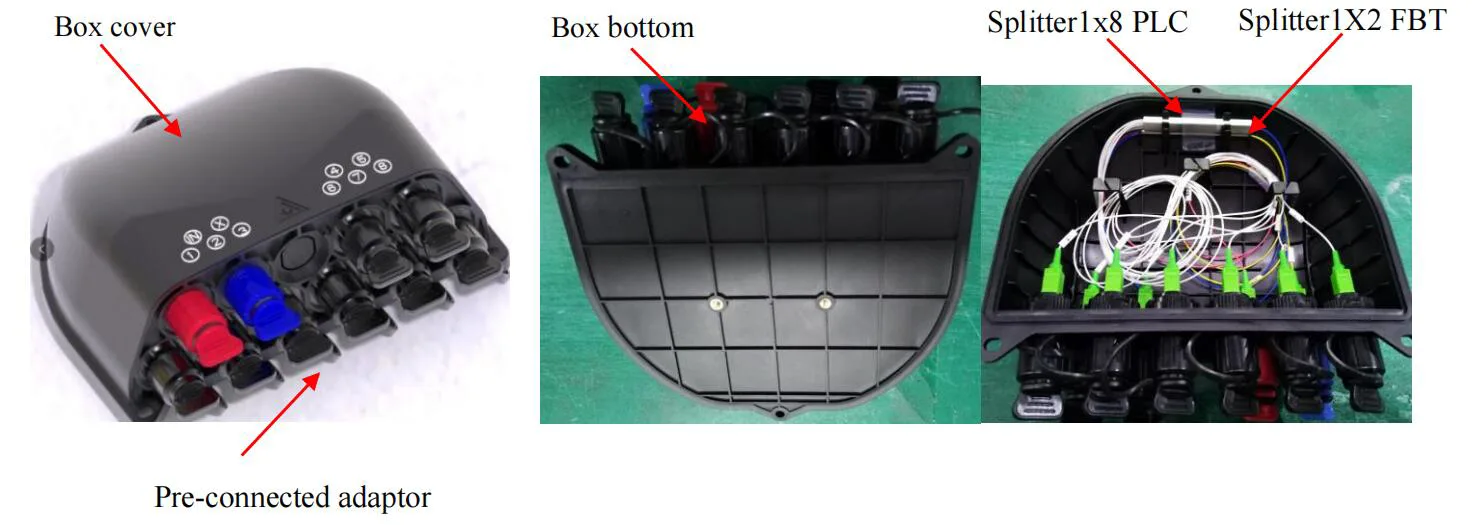

5.2.1 Үндсэн хэсэг

Үгүй	Алчуур нэр	Нэгж	Тоо хэмжээ	Тайлбар
1	Хайрцаг ёронын баг	PCCS	1
2	Хайрцаг новон	PCCS	1
3	Урьдчилан холбогдсон адаптер	PCCS	10	Gfs-8be
4	Урьдчилан холбогдсон адаптер	PCCS	9	Gfs-8by-1
5	SILDER1X2 FBT	PCCS	1	Зөвхөн GFS-8BE-д суулгасан
6	Sply1x8 plc	PCCS	1

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

5.2.2 дагалдах хэрэгсэл

Үгүй	Алчуур нэр	Лавлах зураг	Нэгж	Тоо хэмжээ	Тайлбар
1	Хэрэглэгчид	/	PCCS	1	-Аар / -оор
2	Туршилтын тайлангийн тайлан	/	PCCS	1	-Аар / -оор

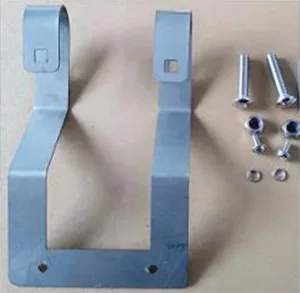

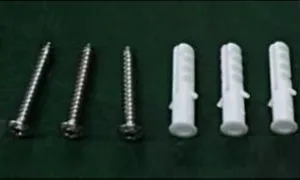

3	Хана суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Захиалагчийн хувьд заавал биш гүйлт

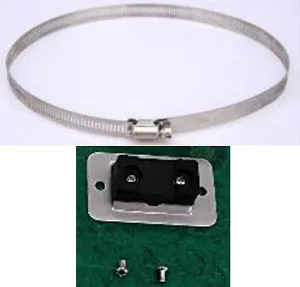

4	Туйл суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Захиалагчийн хувьд заавал биш гүйлт
4	Туйл суурилуулсан хэрэгсэл		эд юмны цүглуулга	1	Захиалагчийн хувьд заавал биш гүйлт
5	Агаарын суурилуулсан иж бүрдэл		эд юмны цүглуулга	1	Захиалагчийн хувьд заавал биш гүйлт

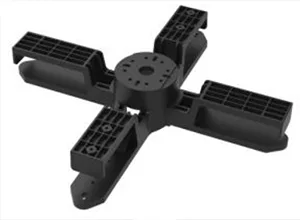

6	Буулгах кабель Апп-ий		эд юмны цүглуулга	1	Захиалагчийн хувьд заавал биш гүйлт

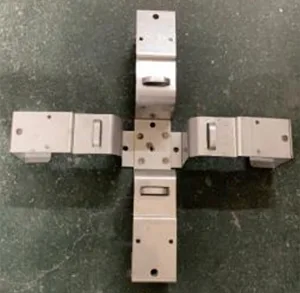

7	Буулгах кабель Апп-ий		эд юмны цүглуулга	1	Захиалагчийн хувьд заавал биш гүйлт

6. Байгаль орчны шинж чанарууд

This product complies with the RoHS environmental protection directive, and the content of lead, cadmium, mercury, hexavalent chromium, polybrominated biphenyl (PBB) (PBB) and polybrominated diphenyl ether (PBDE) does not exceed the limit.

7. Суурилуулалт

7.1. Ханан суурилуулсан суулгалт

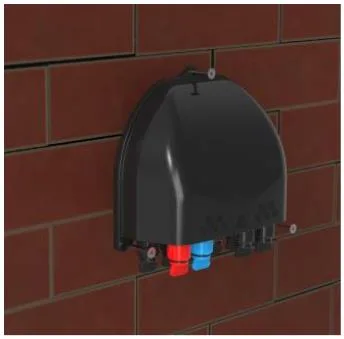

Хэмжээний дагуу 3 нүх өрөмдөж, өргөтгөлийн залгуурыг φandion залгах φ7.4 * 40-ийг тавь, хайрцгийг нүхэнд тааруулж, боолтыг бэхлэхийн тулд хайрцгийг байрлуул.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Хана суурилуулсан суулгалт

7.2. Туйл суурилуулсан суулгалт

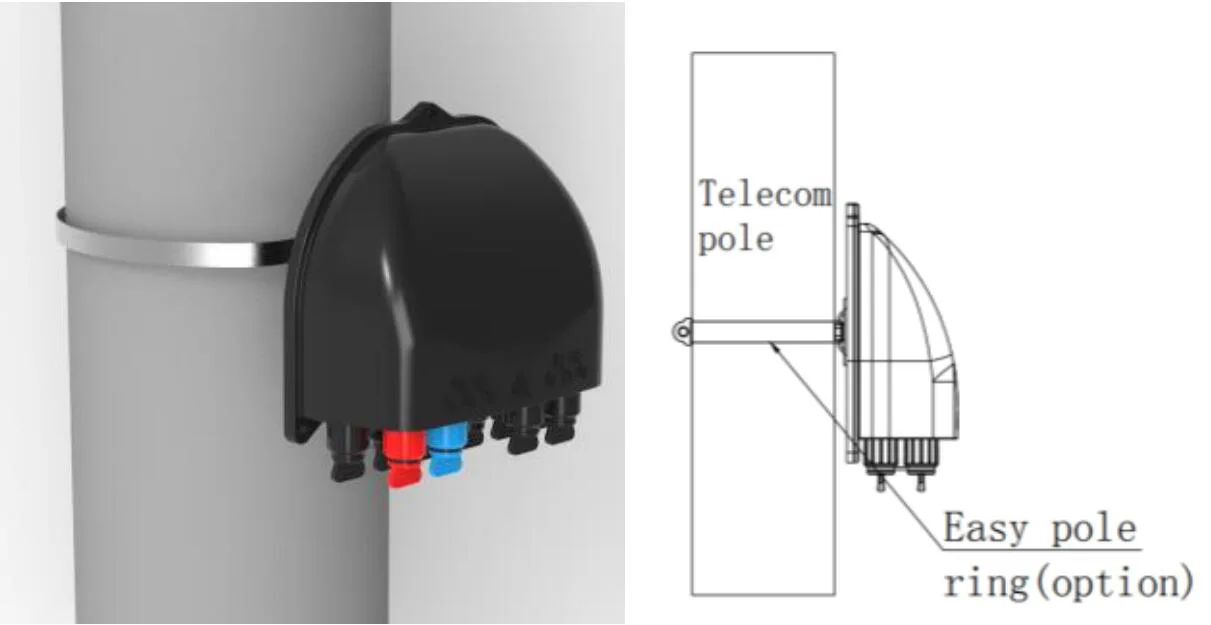

Цагираг бөгжийг арын хавтангаар дамжуулж, Telecommunication шон дээр засаарай

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Туйлын суурилуулсан суурилуулалт

7.3. Ханын суулгасан суулгалт (DROP кабелийн агуулахын тавиураар)

Drop кабелийн кабелийн тавиурын тавиурын дагуу 4 нүх өрөмдөж, өргөтгөлийн залгуурыг Φ 8 * 40 байрлуул, хайрцгийг нь тавь боолтоор.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Ханын суурилуулсан суулгалт (Drop кабелийн агуулахын тавиуртай

7.4. Туйлын суурилуулсан суурилуулалт (DROP кабелийн агуулахын тавиуртай)

Зуузгүй ган бүсийг дусаах кабелийн санд тавиад тосгуураар дамжуулж, шон дээр бэхэлгээ хий.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Туйлын суурилуулсан суурилуулалт (DROP кабелийн агуулахын тавиуртай)

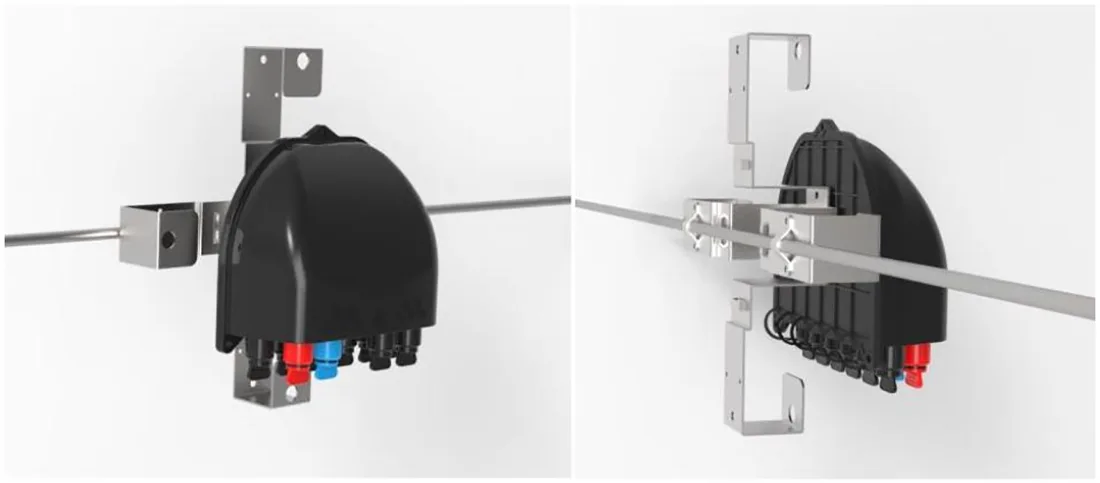

7.5. Агаарын суурилуулсан суулгалт (DROP CABEND RACK RACKING)

Түгээх хайрцгийг Messender-д оруулахын тулд жижиг металл хавтанг ашиглана уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Агаарын суурилуулсан суулгалт (DROP CABEND RACK RACKING)

8. Холбогчийн ажиллагаа

8.1 Урьдчилан холбогдсон адаптер - A (E)

⚫ Шилэн холбогчийн хэсгийг эргүүлж, цагийн зүүний эсрэг, тоосны тагийг гаргаж ав.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Шилэн холбогчийн сумны хэсэг нь дээр дурьдсан бөгөөд шилэн холбогчийг залгуур руу оруулаад дараа нь сумыг эргүүлнэ цагийн зүүний дагуу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.2 Урьдчилан холбогдсон адаптер - B (xl)

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээс нь цагийн зүүний дагуу шургуул

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.3 Урьдчилан холбогдсон адаптер - c

⚫ Тоосны тагийг арилгахын тулд гулсах чиглүүлэгч залгуур дээр гулсмал цагираган дээр түлхэх; Сумны чиглэлд босоо чиглэлд тоосны тагийг судсаар гаргахын тулд товчийг дарна уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

The Striped Lible-ийн биеийг бэхэлгээгээр бэхэлсэний биеийг бэхэлнэ. Хоёр тоосны бүрхэвчийг ижил байдлаар холбоно уу.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

⚫ Суулгасан угсармал залгуур нь тэврэлтийг суллахын тулд гулсах бөгжийг түлхээд, дараа нь гол биеийг салгахын тулд арагшаа татна.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.4 Урьдчилан холбогдсон адаптер - D

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг, Anded залгуурын өмнөх залгуур, тоосны бүрхэвчийг сумаар нээнэ үү.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Tranced Danded залгах D ба Урьдчилан холбогдсон адаптерийг гарын авлага, залгахын тулд залгаасаа цагийн зүүний дагуу эргүүлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.5 Урьдчилан холбогдсон адаптер - E (A)

⚫ Урьдчилан холбогдсон залгаасыг цагийн зүүний эсрэг эргүүлж, Asprow-ийн өмнөх залгуурын залгуурыг нээнэ үү

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

Truested залгагдсан залгуурыг E ба Pre Aned Andized Advized E-ийг мөрний чиглэлд холбож, засахын тулд COUNTED ADGET-ийг цагийн зүүний дагуу эргүүлээрэй.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

8.6 Урьдчилан холбогдсон адаптер -f -f

⚫ SC оптик шилэн холбогч залгуурыг сул хэсгээр нь эргүүлээд дараа нь адаптер руу залгаарай;

⚫ xl програмыг урьдчилан холбосон адаптерыг хуванцар товчлуур дээр суурилуулсан адаптер дээр суурилуулсан;

⚫ Snap хаврын залгуурыг бүрээс болгон оруулаарай;

⚫ Кабелийн хавчаарыг суулгасан бөгөөд мөр нь залгуурт ойрхон байх ёстой;

⚫ Арьсан кабелийн хавчаарын суудлын тагийг бүрээсний цагийн зүүний дагуу шургуул.

Pre-connectorized Fiber Optic Cable Distribution Box GFS-8BY&-1

9. Багц

Зүйл	Түүхий эд	Хэмжээ (мм)	Тоо хэмжээ	Нийт жин (кг)
Бие даасан бүтээгдэхүүний баглаа боодлын	Цаасан хайрцаг	195x195x95	1	0.7
Гадаад сав баглаа боодол	Цаасан хайрцаг	810x410x510	40	28.1
Тэмдэглэл: Буурцаг кабелийн агуулах тавиургүйгээр
