φ5mm ус нэвтэрдэггүй дусаах уналтын кабель х-ийн ск / APC холбогч нөхөөс

Хэрэг програм:● FTTX / FTH систем● Ethernet програмууд● CATV холбоосууд● Оптик дохиоллын хуваарилалт● Идэвхгүй оптик сүлжээ (PON)● Буцах яс, хэвтээ ба Riser програмууд● Prettrominanted Draw Terminal хайрцаг● гадаа газар; Хатуу орчинОнцлог:● Оруулсан алдагдал, өндөр буцах алдагдал.● давтагдах чадвар,......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэрэг програм:

● FTTX / FTH систем

● Ethernet програмууд

● CATV холбоосууд

● Оптик дохиоллын хуваарилалт

● Идэвхгүй оптик сүлжээ (PON)

● Буцах яс, хэвтээ ба Riser програмууд

● Prettrominanted Draw Terminal хайрцаг

● гадаа газар; Хатуу орчин

Онцлог:

● Оруулсан алдагдал, өндөр буцах алдагдал.

● давтагдах чадвар, солилцооны хувьд сайн.

● 100% Оруулсан, буцах алдагдал, төгсгөл, төгсгөлийн нүүр,.

● хөндлөнгийн үзлэг.

● Маш сайн механик тэсвэр тэвчээр.

● Telcordia Gr-326-цөмийг дагаж мөрдөх.

● оптик кабелийн менежментэд өндөр гүйцэтгэл, найдвартай байдлыг баталгаажуулдаг.

● Хурдан, хялбар суурилуулалт, дахин тохируулах.

● Энгийн харьцах, тусгай хэрэгсэл хэрэггүй.

● IP68 ус нэвтэрдэггүй.

1. Нүүр хуудасны утасны техникийн тодорхойлолт

Орчин Х доод	Нэгж	Тодорхойлолт
Цамц тоолох		Секс
Уртзах	нм	1310/1550
Оруулгаа	дүүдэр	≤0.30 (ердийн: 0.15)
Буцах алдагдал	дүүдэр	≥ 60
Холболтын төрөл		Sc / apc
Гарын эс		Шавар
Холболтын мөчлөг		500
Кабелийн хүрэм өнгө		Хар
Кабелийн гадна диаметр	0	5.0 ± 0.2
Иргэний горим		Ганц горим: G657A2
Кабель хүрэм материал		Хүүх
Кабелийн жин	Кг / км	22 (Ойролцоогоор)
Хэвлэх агшилт		Тохируулах боломжтой
Уртын хэмжээ	m	50, 75, 125, 175 эсвэл тохируулах боломжтой (Хүлцэл: ± 0.5м)
Холбогчийн төрөл		Оролт: Accord H оптик SC / APC
Холбогчийн төрөл		Гарц: Accord H оптик SC / APC
Зүтгүүр (тэнхлэгийн хооронд кабель ба холбогч)	N	200
Усны дамжуулах зэрэг		IP68
Үйлдлийн температур	℃	-25 ° C ~ + + 70 ℃
Агуулахын температур	℃	-25 ° C ~ + + 70 ℃

2. Кабелийн хөндлөн огтлол

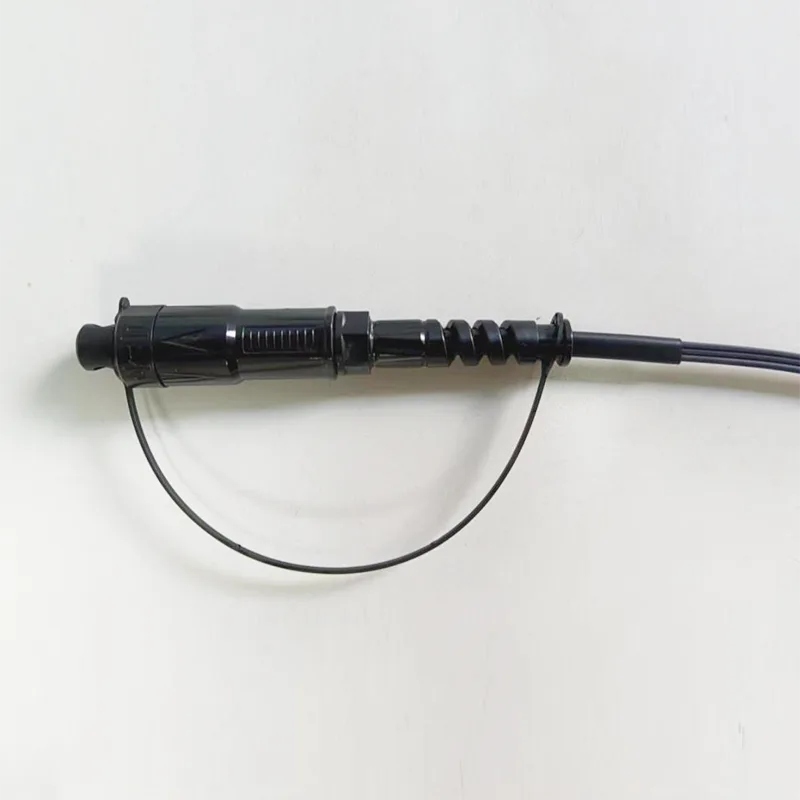

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Кабелийн бүтэц хэмжээ

Зүйл	Үйлчилгээ	Анилга
Нягт буфер эслэг	Тоо	1
	Маяг	G.657A2
	Өнгө	Хөх
	Түүхий эд	Lszh
	Диаметр (мм)	0.90 ± 0.05
Дотоод бүрээс	Диаметр (мм)	2.8 ± 0.2
	Зузаан (мм)	0.25 ± 0.05
	Өнгө	Өндөгний уураг
	Түүхий эд	Lszh
Хүч чадлын гишүүн 1	Түүхий эд	Нэмэгдсэн frp
Хүч чадлын гишүүн 1	Тоо хэмжээ	0.5 * 2
Хүч чадлын гишүүн 2	Түүхий эд	Aramid утас + усыг хаах шилэн утас
Дипэрипний утас	Тоо	1
Дипэрипний утас	Өнгө	Улаан
Цахилгаан халаалт	Түүхий эд	Хүүх
	Диаметр (мм)	5.0 ± 0.2
	Зузаан (мм)	1.1 ± 0.1
	Өнгө	Хар
Кабелийн weigth	Кг / км	22 ± 3

4. Кабелийн материал

4.1 Оптик шилэн

Кабелийн шилэн эсийн бүх шинж чанар (бэлэн кабель (кабелийн шилэн) нь дор хаяж, itu-t зөвлөмжийн дагуу G.657A2-ийн дагуу G.657A2, дараах байдлаар хийгдэнэ.

Зүйл	Лал дох үйл
Тодаб мод	Ганц горим
Шилэн материал	Допед цахиур
Атедант коэффициент @ 1310 NM @ 1383NM @ 1490NM @ 1550 NM @ 1625nm Кабелийн дараа @ 1310 NM @ 1550 NM	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 DB / км ≤ 0.22 DB / км ≤ 0.25 DB / км ≤ 0.36 DB / KM ≤ 0.22 DB / км
Кабелийн тайрах долгионы урт	≤ 1260 NM
Тэг-тархалт долгионы урт	1300 ~ 1324 NM
Тэг-тархалтын налуу	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Хроматик тараах @ 1285 ~ 1330 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625 NM	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. KM) ≤22 ps / (nm. Км)
MODE талбар диаметр @ 1310 NM	8.5-9.3um
Core / Clad төвлөрсөн байдлын алдаа	≤ 0.5 нэг
Хөндлөнгийн диаметр	125.0 ± 0.7 нэг
Дугуй бус байдал	≤5%
Анхан шатны бүрэх диаметр	242 ± 7 нэг
Төвлөрсөн анхан шатны бүрэх / бүрэх	≤10 мкм
Дугуй бус байдлыг бүртгэх	≤0.7%
Кабелийн гулзайлтын алдагдалтай 1 TRAVE 1 TRANDERAL 7.5MM 10 эргэлт 1 Мандрел 15мм	1550NM ≤ Δ 0.10 DB / KM 1550NM ≤ Δ 0.03 DB / KM

5. Оптик шилэн кабелийн гүйцэтгэл

5.1 кабель гулзайлтын радиус:

10 x кабелийн диаметр (суулгасны дараа): 50мм

20 x кабелийн диаметр (суулгах явцад): 100мм

6. Механик ба байгаль орчны гүйцэтгэлийн тест

S / n	Зүйл	Шатдын тайлан	Хүлээн авах байдал
1	Суналтын хүч IEC 794-1-E1	- Ачаалах: 1200n - Ачаалал дор кабелийн урт: 50 м - Ачаалах цаг: ≥1min.	- Алдагдал өөрчлөлт ≤ 0.1 DB / KM @ 1550 NM -Энэ хүрэм, дотоод элементүүдэд хохирол учруулж байна.
2	Шассын тест IEC 794-1-E3	- Ачаалах: 500N / 100 мм * 100мм - Ачаалах цаг: ≥1min.	- Алдагдал өөрчлөлт ≤ 0.1 DB / KM @ 1550 NM -Энэ хүрэм, дотоод элементүүдэд хохирол учруулж байна.
3	Нөлөөллийн эсэргүүцэл IEC 794-1-E4	- Нөлөөллийн цэгүүд: 5 -Тэгээлшгүй цэг: 1 - нөлөөллийн энерги: 1n.m - Hammer Head-ийн радиус: 12.5 мм - нөлөөллийн хувь: 2 сек / мөчлөг	- Алдагдал өөрчлөлт ≤ 0.1 DB / KM @ 1550 NM -Энэ хүрэм, дотоод элементүүдэд хохирол учруулж байна.
4	Давтан гулзайлт IEC 794-1-E6	- гулзайлгах радиус: 20 х кабелийн диаметр - Ачаалах: 20 n - уян хатан байдал: 3 сек / мөчлөг - Цикл муруйлт: 30	- Алдагдал өөрчлөлт ≤ 0.1 DB / KM @ 1550 NM -Энэ хүрэм, дотоод элементүүдэд хохирол учруулж байна.
5	Туршилт IEC 794-1-E7	- Урт: 1 м - Ачаалах: 50 n - Twist Reate: 1 мин / мөчлөг - Twist өнцөг: ± 180 ° - Циклийн дугаар: 10	- Алдагдал өөрчлөлт ≤ 0.1 DB / KM @ 1550 NM -Энэ хүрэм, дотоод элементүүдэд хохирол учруулж байна.
6	Хэм Дугуй тест IEC 794-1-F1	- Температурын алхам: + 20 ℃ → → -25 ℃ → + 70 ℃ → + + + 20 ℃ - алхам бүрт цаг тутамд: 24 цаг - Циклийн тоо: 2	- Алдагдал өөрчлөлт ≤ 0.1 DB / KM @ 1550 NM - Шилэн хагаралгүй, бүрээсгүй хохирол байхгүй.
