φ5mm ус нэвтэрдэггүй шилэн шилэн кабель optitap sc / APC холбогч нөхөөс

Хэрэг програм:● FTTX / FTH систем● Ethernet програмууд● CATV холбоосууд● Оптик дохиоллын хуваарилалт● Идэвхгүй оптик сүлжээ (PON)● Буцах яс, хэвтээ ба Riser програмууд● Prettrominanted Draw Terminal хайрцаг● гадаа газар; Хатуу орчинОнцлог:● Оруулсан алдагдал, өндөр буцах алдагдал.● давтагдах чадвар,......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэрэг програм:

● FTTX / FTH систем

● Ethernet програмууд

● CATV холбоосууд

● Оптик дохиоллын хуваарилалт

● Идэвхгүй оптик сүлжээ (PON)

● Буцах яс, хэвтээ ба Riser програмууд

● Prettrominanted Draw Terminal хайрцаг

● гадаа газар; Хатуу орчин

Онцлог:

● Оруулсан алдагдал, өндөр буцах алдагдал.

● давтагдах чадвар, солилцооны хувьд сайн.

● 100% Оруулсан, буцах алдагдал, төгсгөл, төгсгөлийн нүүр,.

● хөндлөнгийн үзлэг.

● Маш сайн механик тэсвэр тэвчээр.

● Telcordia Gr-326-цөмийг дагаж мөрдөх.

● оптик кабелийн менежментэд өндөр гүйцэтгэл, найдвартай байдлыг баталгаажуулдаг.

● Хурдан, хялбар суурилуулалт, дахин тохируулах.

● Энгийн харьцах, тусгай хэрэгсэл хэрэггүй.

● IP68 ус нэвтэрдэггүй.

Нүүр хуудасны техникийн техникийн үзүүлэлт

Орчин Х доод	Нэгж	Тодорхойлолт
Цамц тоолох		Секс
Уртзах	нм	1310/1550
Оруулгаа	дүүдэр	≤0.50 (ердийн: 0.3)
Буцах алдагдал	дүүдэр	≥55 (APC)
Кабелийн хүрэм өнгө		Хар
Кабелийн гадна диаметр	0	Φ5.0 (± 0.2)
Иргэний горим		Ганц горим: G657 A2
Кабель хүрэм материал		Lszh (uv хамгаалах ба галын эсэргүүцэл)
Кабелийн жин	Кг / км	28 (Ойролцоогоор)
Хэвлэх агшилт		Тохируулах боломжтой
Уртын хэмжээ	m	50, 100, 100, 150, 200, 200, 250, 300, 300, 400, 500, 500, 600 (Хүлцэл: ± 0.5м)
Холбогчийн төрөл		Оролт: Accord Optitap SC / APC
Холбогчийн төрөл		Гаралт: Accord Optitap sc / APC
Усны дамжуулах зэрэг		IP68
Суналтын хүч	N	200
Үйлдлийн температур	℃	-20 ~ +65

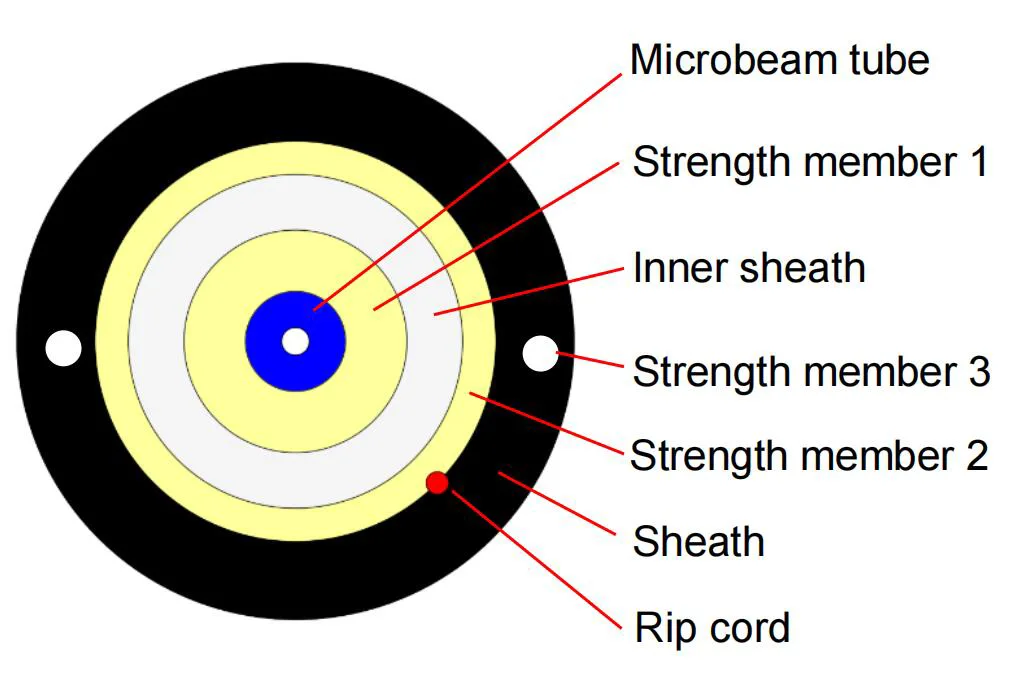

Кабелийн хөндлөн хэсэг

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Кабелийн бүтцийн хэмжээ

Зүйл	Үйлчилгээ	Анилга
Ааш араншин	Тоо	1
	Маяг	G.657A2
	Өнгө	Хөх
Микробын хоолой	Түүхий эд	Lszh
	Өнгө	Хөх
	Диаметр (мм)	0.9 ± 0.05
Дотоод бүрээс	Диаметр (мм)	2.2 ± 0.05
	Зузаан (мм)	0.4 ± 0.05
	Өнгө	Зааны ясан / Цагаан / шаргал
	Түүхий эд	Lszh
	Хүч чадлын гишүүн 1	Aramid утас 1100d * 3
Хүч чадлын гишүүн 2	Түүхий эд	Алдар Утасны утас
Хүч чадлын гишүүн 2	Тоо хэмжээ	1100D * 7
Хүч чадлын гишүүн 3	Түүхий эд	Нэмэгдсэн frp
Хүч чадлын гишүүн 3	Диаметр (мм)	0.5 * 2
Дипэрипний утас	Тоо	1
Дипэрипний утас	Өнгө	Улаан
Цахилгаан халаалт	Түүхий эд	Lszh (uv хамгаалах ба галын эсэргүүцэл)
	Диаметр (мм)	5.0 ± 0.2
	Зузаан (мм)	1.1 ± 0.1
	Өнгө	Хар
Кабелийн жин	Кг / км	28 ± 3

Оптик шилэн кабелийн гүйцэтгэл

Кабелийн шилэн эсийн бүх шинж чанар (бэлэн кабель (кабелийн шилэн) нь дор хаяж, itu-t зөвлөмжийн дагуу G.657A2-ийн дагуу G.657A2, дараах байдлаар хийгдэнэ.

Зүйл	Лал дох үйл
Тодаб мод	Ганц горим
Шилэн материал	Допед цахиур
Атедант коэффициент @ 1310 NM @ 1383NM @ 1490NM @ 1550 NM @ 1625nm Кабелийн дараа @ 1310 NM @ 1550 NM	≤ 0.36 DB / KM ≤ 0.36 DB / KM ≤ 0.25 DB / км ≤ 0.22 DB / км ≤ 0.25 DB / км ≤ 0.36 DB / KM ≤ 0.22 DB / км
Кабелийн тайрах долгионы урт	≤ 1260 NM
Тэг-тархалт долгионы урт	1300 ~ 1324 NM
Тэг-тархалтын налуу	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Хроматик тараах @ 1285 ~ 1330 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625 NM	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. KM) ≤22 ps / (nm. Км)
MODE талбар диаметр @ 1310 NM	8.5-9.3um
Core / Clad төвлөрсөн байдлын алдаа	≤ 0.5 нэг
Хөндлөнгийн диаметр	125.0 ± 0.7 нэг
Дугуй бус байдал	≤5%
Анхан шатны бүрэх диаметр	242 ± 7 нэг
Төвлөрсөн анхан шатны бүрэх / бүрэх	≤10 мкм
Дугуй бус байдлыг бүртгэх	≤0.7%
Кабелийн гулзайлтын алдагдалтай 1 TRAVE 1 TRANDERAL 7.5MM 10 эргэлт 1 Мандрел 15мм	1550NM ≤ Δ 0.10 DB / KM 1550NM ≤ Δ 0.03 DB / KM

Програмын температурын хүрээ

Үйлдлийн температурын цар хүрээ	: -20 ℃ руу + 65 ℃
Хадгалах / тээврийн температурын хүрээ	: -20 ℃ руу + 65 ℃
Суулгах температурын хүрээ	: -20 ℃ руу + 65 ℃

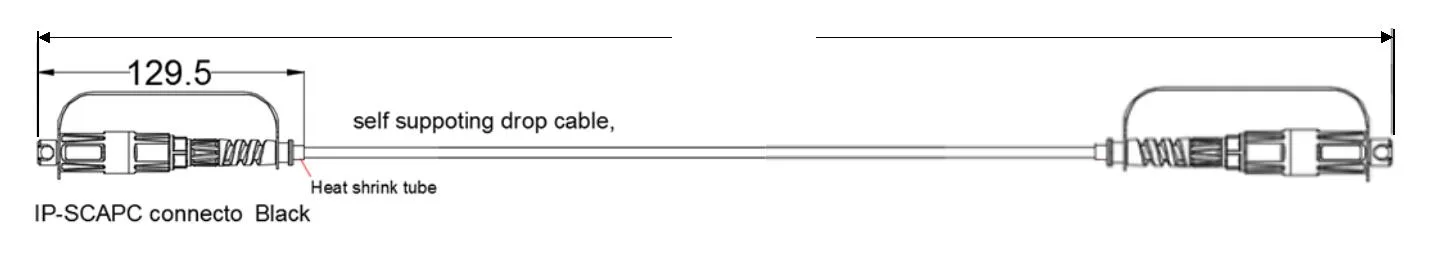

Хэмжээний хэмжээ

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

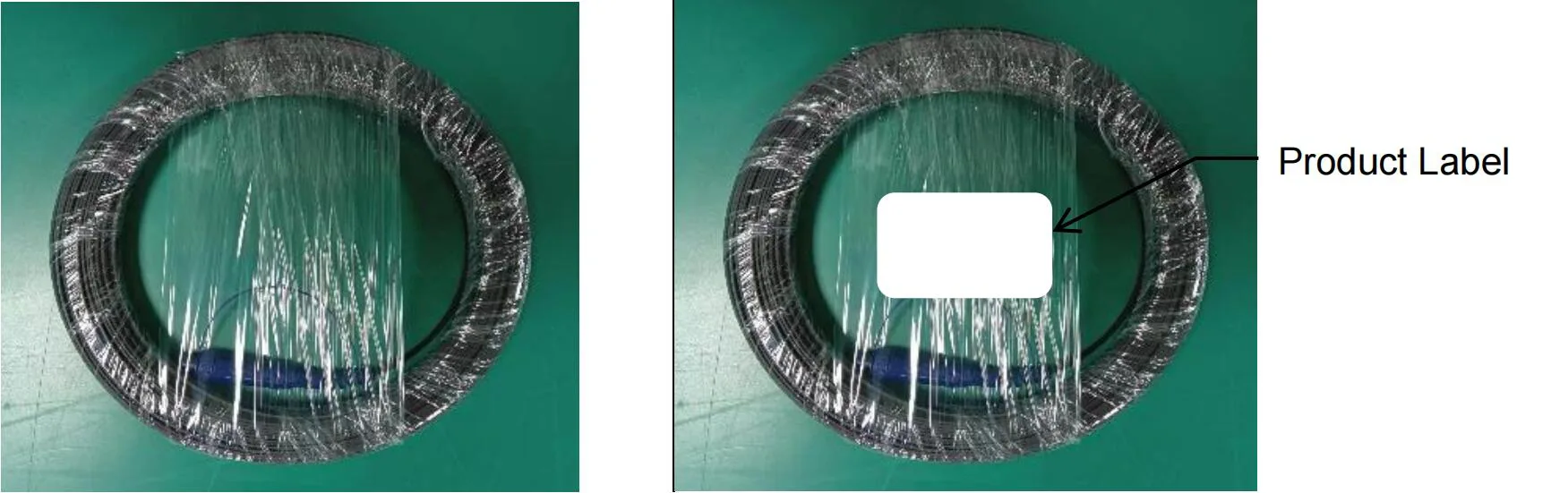

Багц

Шилэн ороомог ороомог:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
