Фот маалингын ус нэвтэрдэггүй дугуй кабель кабель миник ск / APC холбогч оптик нөхөөс

Хэрэг програм:● FTTX / FTH систем● Ethernet програмууд● CATV холбоосууд● Оптик дохиоллын хуваарилалт● Идэвхгүй оптик сүлжээ (PON)● Буцах яс, хэвтээ ба Riser програмууд● Prettrominanted Draw Terminal хайрцаг● гадаа газар; Хатуу орчинОнцлог:● Оруулсан алдагдал, өндөр буцах алдагдал.● давтагдах чадвар,......

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэрэг програм:

● FTTX / FTH систем

● Ethernet програмууд

● CATV холбоосууд

● Оптик дохиоллын хуваарилалт

● Идэвхгүй оптик сүлжээ (PON)

● Буцах яс, хэвтээ ба Riser програмууд

● Prettrominanted Draw Terminal хайрцаг

● гадаа газар; Хатуу орчин

Онцлог:

● Оруулсан алдагдал, өндөр буцах алдагдал.

● давтагдах чадвар, солилцооны хувьд сайн.

● 100% Оруулсан, буцах алдагдал, төгсгөл, төгсгөлийн нүүр,.

● хөндлөнгийн үзлэг.

● Маш сайн механик тэсвэр тэвчээр.

● Telcordia Gr-326-цөмийг дагаж мөрдөх.

● оптик кабелийн менежментэд өндөр гүйцэтгэл, найдвартай байдлыг баталгаажуулдаг.

● Хурдан, хялбар суурилуулалт, дахин тохируулах.

● Энгийн харьцах, тусгай хэрэгсэл хэрэггүй.

● IP68 ус нэвтэрдэггүй.

Техникийн ерөнхий захиалга:

Орчин Х доод	Нэгж	Тодорхойлолт
Цамц тоолох		Секс
Уртзах	нм	1310/1550
Оруулгаа	дүүдэр	≤0.30
Буцах алдагдал	дүүдэр	≥ 60
Холболтын төрөл		Sc / apc
Гарын эс		Шавар
Холболтын мөчлөг		500
Кабелийн хүрэм өнгө		Хар
Кабелийн гадна диаметр	0	5.0 ± 0.2
Иргэний горим		Ганц горим: G657A2
Кабель хүрэм материал		Хүүх
Кабелийн жин	Кг / км	35 (Ойролцоогоор)
Хэвлэх агшилт		Тохируулах боломжтой
Уртын хэмжээ	m	30, 50, 50, 100, 100, 150,2,250, 300, 300, 300,500 эсвэл тохируулах боломжтой (Хүлцэл: ± 1.0M)
Холбогчийн төрөл		Оролт: Accord H оптик мини SC
Холбогчийн төрөл		Гаралт: Accord Excressal SC / APC
Зүтгүүр (тэнхлэгийн хооронд кабель ба холбогч)	N	200
Усны дамжуулах зэрэг		Оролт: IP68
Үйлдлийн температур	℃	-40 ° C ~ + 70 ℃
Агуулахын температур	℃	-40 ° C ~ + 70 ℃

Калль барилгын барилга:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

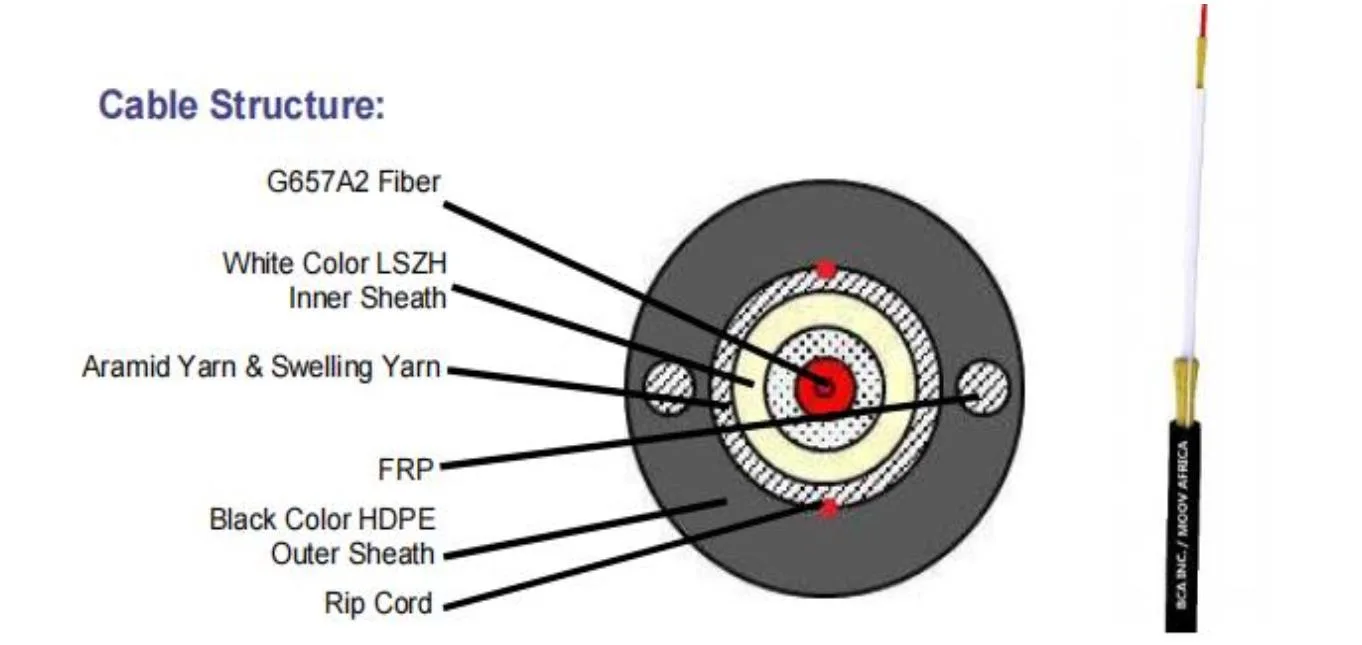

Кабелийн бүтэц:

Зүйл	Үйлчилгээ	Анилга
Нягт буфер эслэг	Тоо	1-1
	Маяг	G.657A2
	Түүхий эд	Lszh
	Нягт буфер өнгө	Өндөгний уураг
	Диаметр (мм)	0.90 ± 0.05
Хүч чадлын гишүүн 1	Түүхий эд	Алдар Утасны утас
Дотоод бүрээс	Диаметр (мм)	2.8 ± 0.2
	Зузаан (мм)	0.25 ± 0.1
	Өнгө	Өндөгний уураг
	Түүхий эд	Lszh
Хүч чадлын гишүүн 2	Түүхий эд	Тулуу
Хүч чадлын гишүүн 2	Тоо хэмжээ	0.5 * 2
Хүч чадлын гишүүн 3	Түүхий эд	Aramid утас + усыг хаах шилэн утас
Дипэрипний утас	Тодорхойлолт ба өнгө	600D улаан
Гаднах бүрээс	Түүхий эд	Захиалга
	Диаметр (мм)	5.0 ± 0.2
	Зузаан (мм)	1.1 ± 0.1
	Өнгө	Хар
Кабелийн weigth	Кг / км	35 ± 3
Хүчдэл	N	400 (урт хугацаа)
Хүчдэл	N	800 (Богино хугацаа)
Авгадсон	N / 10сс	200 (урт хугацаа)
Авгадсон	N / 10сс	1000 (Богино хугацаа)
Мин. Нугалах радиус	0	10xd (статик)
Мин. Нугалах радиус	0	20xd (Динамик)
Үйл ажиллагааны температурын хүрээ:		-20 ℃ руу + 60 ℃
Хадгалах / Тэтгэврийн температурын хүрээ:		-20 ℃ руу + 60 ℃

Оптик шилэн:

Кабелийн шилэн эсийн бүх шинж чанар (бэлэн кабель (кабелийн шилэн) нь дор хаяж, itu-t зөвлөмжийн дагуу G.657A2-ийн дагуу G.657A2, дараах байдлаар хийгдэнэ.

Зүйл	Лал дох үйл
Тодаб мод	Ганц горим
Шилэн материал	Допед цахиур
Атедант коэффициент @ 1310 NM @ 1383NM	≤ 0.36 DB / KM ≤ 0.36 DB / KM
@ 1490NM @ 1550 NM @ 1625nm Кабелийн дараа @ 1310 NM @ 1550NM	≤ 0.25 DB / км ≤ 0.22 DB / км ≤ 0.25 DB / км ≤ 0.36 DB / KM ≤ 0.22 DB / км
Кабелийн тайрах долгионы урт	≤ 1260 NM
Тэг-тархалт долгионы урт	1300 ~ 1324 NM
Тэг-тархалтын налуу	≤ 0.092 PS / (NM2.KM)
PMD @ 1550 NM	≤0.1 PS / KM1 / 2
Хроматик тараах @ 1285 ~ 1330 NM @ 1271 ~ 1360 NM @ 1550 NM @ 1625nm	≤3 ps / (nm. Км) ≤5.3 ps / (nm. Км) ≤18.0 PS / (NM. KM) ≤22 ps / (nm. Км)
MODE талбар диаметр @ 1310 NM	8.5-9.3um
Core / Clad төвлөрсөн байдлын алдаа	≤ 0.5 нэг
Хөндлөнгийн диаметр	125.0 ± 0.7 нэг
Дугуй бус байдал	≤5%
Анхан шатны бүрэх диаметр	242 ± 7 нэг
Төвлөрсөн анхан шатны бүрэх / бүрэх	≤10 мкм
Дугуй бус байдлыг бүртгэх	≤0.7%
Кабелийн гулзайлтын алдагдалтай 1 TRAVE 1 TRANDERAL 7.5MM 10 эргэлт 1 Мандрел 15мм	1550NM ≤ Δ 0.10 DB / KM 1550NM ≤ Δ 0.03 DB / KM

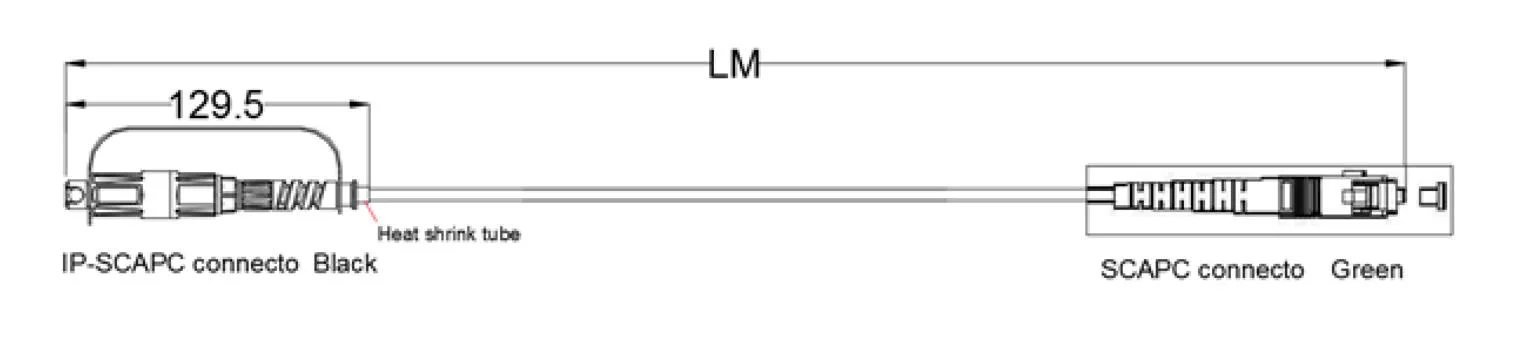

Хэмжээний зураг:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Багц: back:

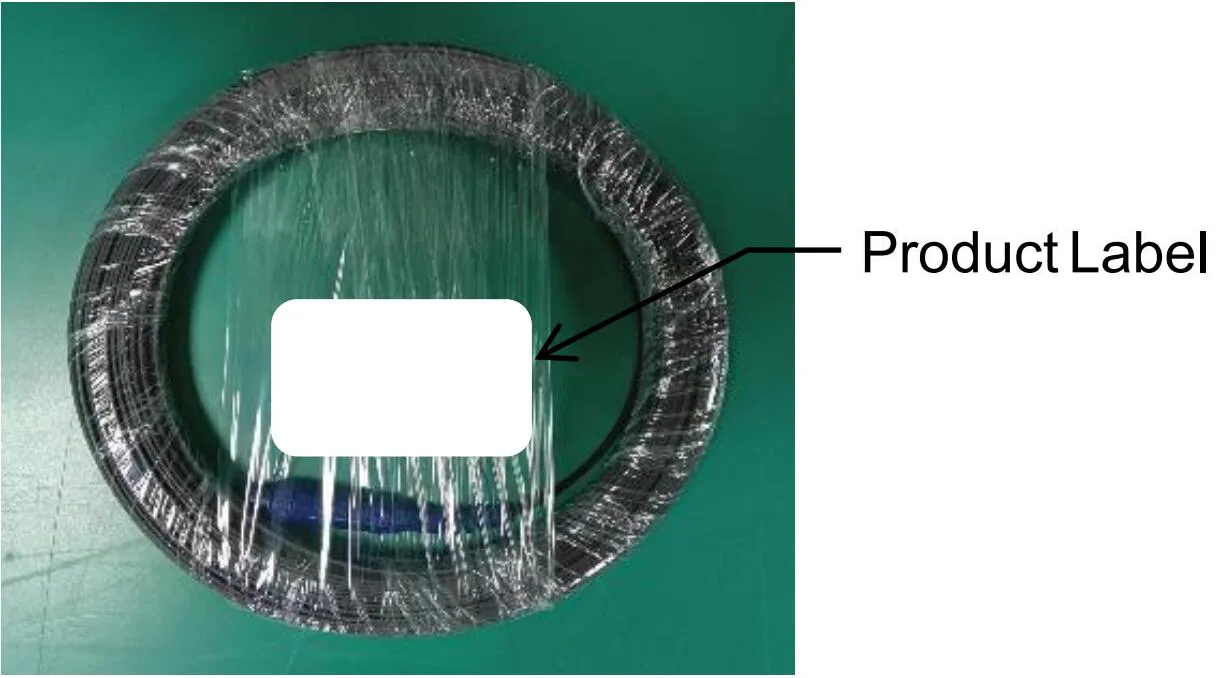

Шилэн ороомог ороомог:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

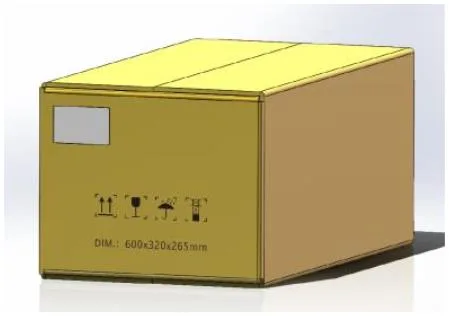

Багцын шаардлага:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord
