Сул хоолой Хуягт бус шилэн кабелийн кабель

Orientalfiber судалтай сул хоолой, хуяггүй шилэн кабель – 250 мкм-ийн шилэн утас, ус нэвтэрдэггүй нэгдэл бүхий өндөр модультай сул хоолой, төв металлын бат бэх элемент (илүү их эслэгийн тоонд зориулж шахагдсан PE), ус хаах дүүргэгч бүхий судалтай хоолой, хуванцараар бүрсэн хөнгөн цагаан/ган туузан дээр PE бүрээстэй.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Сул хоолой хуяггүй шилэн кабель нь гадна орчинд зориулагдсан олон шилэн холбооны кабель юм. Түүний архитектур нь ус нэвтэрдэггүй гельээр дүүргэсэн өндөр модультай сул хоолойд 250 микрон оптик утас байрлуулах явдал юм. Эдгээр хоолойнууд нь бүтцийн бүрэн бүтэн байдлыг хангахын тулд төв металлын бат бэхийн элементийг (CSM) тойруулан бэхэлсэн. Чийг орохоос сэргийлэхийн тулд үндсэн цоорхойг уснаас хамгаалах нэгдлээр дүүргэж, бат бөх полиэтилен (PE) бүрээсээр хамгаална.

Үйлдвэрлэлийн үндсэн хүч

Orientalfiber нь дөрвөн төрөлжсөн үйлдвэртэй иж бүрэн группын нэг хэсэг болгон ажилладаг. Энэ нь босоо нэгдсэн үйлдвэрлэлийн процессыг хийх боломжийг олгодог:

Хэмжээ: Дотор/гадаа кабель, ODN эд анги, сүлжээний тоног төхөөрөмж дээр төвлөрсөн дөрвөн өөр үйлдвэр.
Дагаж мөрдөх: Үйлдвэрлэл нь ISO9001 Чанарын удирдлага, ISO45001 Хөдөлмөрийн эрүүл мэнд, аюулгүй байдлын стандартыг чанд мөрддөг.
Чанарын хяналт: Сул хоолой Хуягт бус шилэн кабелийн метр бүр нь YD/T 901 болон IEC 60794-1 стандартыг хангахын тулд нарийн шалгалтанд хамрагддаг.

Orientalfiber кабелийн үндсэн шинж чанарууд

Гидролизийн эсэргүүцэл: Өндөр бат бэх сул хоолой нь утаснуудыг цаг хугацааны явцад химийн задралаас хамгаалдаг.

Хэт ягаан туяаны хамгаалалт: Хар PE бүрээс нь хэт ягаан туяанд өндөр эсэргүүцэл үзүүлж, гадаа суурилуулах үйлчилгээний хугацааг уртасгадаг.

Чийгийн саад: APL (Хөнгөн цагаан полиэтилен ламинат) эсвэл PSP (хуванцар ган тоглуулагч) ашиглан чийгийг дээд зэргээр хангана.

Механик тогтворжилт: Авсаархан бүтэц, төвийн бат бэх элемент нь температурын хэлбэлзэлд сул хоолой агших, шилжихээс сэргийлдэг.

Механик болон температурын сайн үзүүлэлттэй

Гидролизд тэсвэртэй өндөр бат бэх сул хоолой

Хоолойг дүүргэх тусгай найрлага нь эслэгийг чухал хамгаалалтаар хангадаг

Тусгайлан зохион бүтээсэн авсаархан бүтэц нь сул хоолойнуудыг агшихаас сайн сэргийлдэг

PE бүрээс нь кабелийг хэт ягаан туяанаас хамгаалдаг

Кабелийн ус үл нэвтрэхийн тулд дараахь арга хэмжээг авна.

-Ган утсыг төв бат бэхийн элемент болгон ашигладаг

-Сул хоолой дүүргэгч хольц

-100% кабелийн гол дүүргэлт

-APL эсвэл PSP чийгийн хаалт

Стандартууд

GYTA/s кабель нь YD/T 901 стандарт болон IEC 60794-1 стандартад нийцдэг.

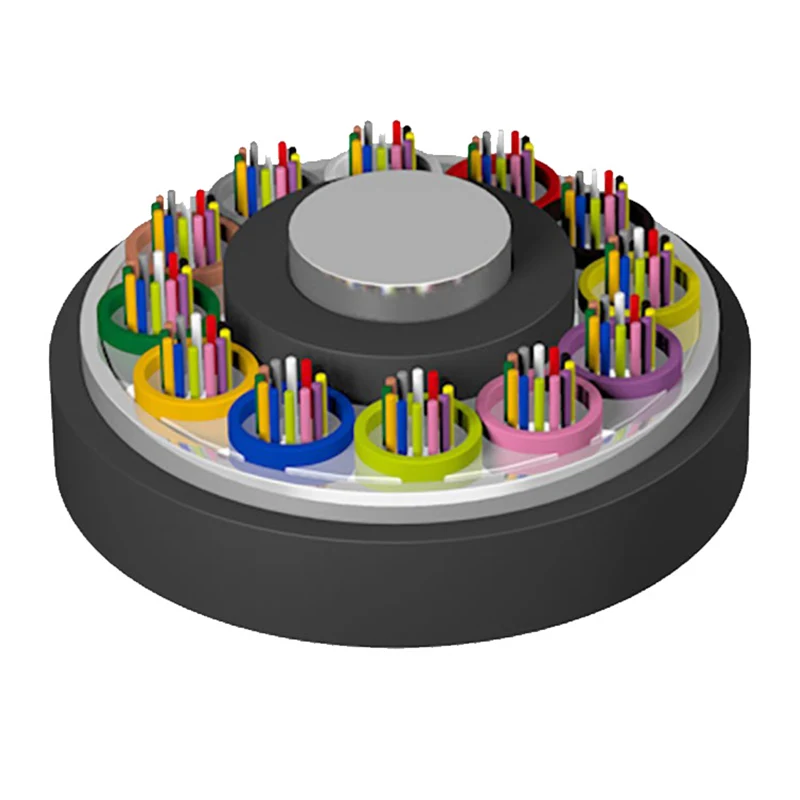

Бүтцийн зураг

1. Шилэн утас

2. Хоолойг дүүргэх нэгдэл

3. Сул хоолой

4. Төвийн хүчний гишүүн

5. Кабель дүүргэгч хольц

6. APL psp

7. PE бүрээс

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Техникийн параметрүүд

Кабелийн төрөл (2 ширхэгээр нэмэгдсэн)	Шилэн тоо	Хоолой	Дүүргэгч	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа (Н)	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Статик/Динамик (мм)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26-30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Хадгалах/Ашиглалтын температур: -40℃-+70℃

Оптик шинж чанар

Шилэн төрлийн	Сунгах （+20℃）				Дамжуулах зурвасын өргөн		Тоон диафрагм	Кабель таслах долгионы урт λcc
Шилэн төрлийн	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Тоон диафрагм	Кабель таслах долгионы урт λcc
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125 микрон	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---

Жич:

а. Xn дагавар нь эслэгийн төрлийг илэрхийлдэг

б. Шилэн ба хоолойн өнгөний зохицуулалтыг өнгө тодорхойлох хүснэгтэд заасан болно

в. Сул хоолой, хуяггүй шилэн кабелийн кабель нь кабелийн ороомог сайн төлөвт байлгахын тулд гадаа 6 сараас дээш хугацаагаар хадгалах ёсгүй.

Хэрэглээ: Суваг/Агаар

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Техникийн үзүүлэлтүүд

Дараах параметрүүд нь гүйцэтгэлийн ердийн хэмжүүрүүдийг тоймлон харуулавСул хоолой Хуягт бус шилэн кабель :

Параметр	Тодорхойлолтын дэлгэрэнгүй мэдээлэл
Шилэн төрлийн	G.652D, G.657A1/A2, эсвэл Multimode
Үндсэн тоо	2-оос 144 цөм хүртэл
Хүчний гишүүн	Фосфатын ган утас (PE бүрэх сонголттой)
Усны хаалт	100% үндсэн дүүргэгч нэгдэл + хоолой дүүргэгч гель
Бүрээсний материал	Өндөр нягтралтай полиэтилен (HDPE) / MDPE
Суурилуулалтын хурцадмал байдал	Богино хугацааны: 1500N / Урт хугацааны: 600N
Бутлах эсэргүүцэл	Богино хугацааны: 1000N/100мм

Төрөл бүрийн хэрэглээний талбарууд

TheСул хоолой Хуягт бус шилэн кабельOrientalfiber-аас янз бүрийн салбаруудад байрлуулсан:

Харилцаа холбоо: Үндэсний болон бүс нутгийн операторуудын үндсэн шугам.
Өргөн нэвтрүүлэг: Радио, телевизийн сүлжээнд найдвартай дохио дамжуулах.
Аж үйлдвэрийн дэд бүтэц: Цахилгаан эрчим хүчний сүлжээ болон хурдны замын хяналтын системийн чухал мэдээллийн холбоосууд.
Төмөр замын транзит: Төмөр замын дохиолол, өртөөний удирдлагын өндөр хурдны холбооны систем.

Харьцуулсан давуу тал

Стандарт үйлдвэрлэлийн саналуудтай харьцуулбал OrientalfiberСул хоолой Хуягт бус шилэн кабельтодорхой ашиг тусыг өгдөг:

Цэвэршүүлсэн үйлдвэрлэл: Жижиг хэмжээний үйлдвэрлэгчдээс ялгаатай нь манай бүлгийн дөрвөн үйлдвэрийн бүтэц нь бүрэлдэхүүн хэсэг бүрийг (ODN-ээс кабель хүртэл) нийцтэй, бүрэн шийдэл болгон туршиж үздэг.
Байгаль орчинд дасан зохицох чадвар: Дэлхийн янз бүрийн уур амьсгалд байдаг температурын мөчлөг, чийгшлийг зохицуулах зорилгоор тусгайлан бүтээгдсэн.
Дэлхий дахины амжилт: Манай бүтээгдэхүүнүүд одоогоор олон улсын харилцаа холбооны операторуудын эерэг санал хүсэлтээр олон тооны томоохон инженерийн төслүүдэд нэгтгэгдэж байна.

Байнга асуудаг асуултууд (FAQ)

А: Төвийн хүч нь үргэлж металл байдаг уу?

Х: Стандарт загвар нь өндөр суналтын бат бэхийн хувьд ган утсыг ашигладаг; Гэсэн хэдий ч тодорхой цахилгаан соронзон орчны хувьд металл бус FRP (Fiber Reinforced Plastic) элементийг орлуулж болно.

Асуулт: Энэ кабель ус орохыг хэрхэн зохицуулдаг вэ?

Х: TheСул хоолой Хуягт бус шилэн кабельнь давхар давхаргын хамгаалалтыг ашигладаг: утаснуудад хоолой дүүргэх нэгдэл, завсрын хэсгүүдэд 100% кабелийн гол дүүргэгч бодис.

Асуулт: Orientalfiber ямар стандартыг мөрддөг вэ?

Х: Гаднах бүх кабель нь дагаж мөрддөгIEC 60794-1болонYD/T 901стандартууд, дэлхийн сүлжээний техник хангамжтай нийцтэй байдлыг хангах.
