Сул хоолой хуягласан шилэн кабель

Orientalfiber судалтай сул хоолой хуягласан шилэн кабель нь Jiangsu Xuben Photoelectric Technology ХХК-ийн бие даан боловсруулж, үйлдвэрлэсэн гадаа байрлах мэргэжлийн оптик холбооны бүтээгдэхүүн юм. Энэхүү бүтээгдэхүүн нь тогтвортой бүтэц, найдвартай ус нэвтрүүлдэггүй гүйцэтгэл, маш сайн механик хамгаалалтыг нэгтгэсэн бөгөөд хол зайд, хатуу ширүүн орчинд харилцаа холбоо дамжуулахад зориулагдсан үндсэн оптик кабелийн шийдэл юм.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Сул хоолой хуягласан шилэн кабель (Orientalfiber) нь судалтай сул хоолой бүтэцтэй хуягласан гадаа оптик холбооны кабель юм. Энэ нь 250 μм оптик утас байрлуулах өндөр модультай сул хоолойг ашиглан металл төв арматурын эд анги, хоёр талт хуванцар бүрсэн ган туузан хуяг, олон давхаргат ус нэвтэрдэггүй бүтэцтэй бөгөөд гадны механик гэмтэл, чийгийн элэгдэл, температурын өөрчлөлтийг тэсвэрлэх чадвартай, оптик дохиог гадаа, гүний иж бүрэн орчинд аюулгүй, тогтвортой дамжуулах боломжийг олгодог.

Үйлдвэрлэлийн хүч чадал

Үйлдвэрлэлийн хүчин чадал : Стандартчилсан үйлдвэрлэлийн дөрвөн үйлдвэр нь бага хэмжээний захиалгат төслүүд болон дэлхийн хэмжээний томоохон худалдан авалтын захиалгын эрэлт хэрэгцээг хангаж, Orientalfiber судалтай сул хоолойт хуягласан шилэн кабелийн тогтвортой нийлүүлэлтийг хангадаг.
Гар урлал ба чанарын хяналт : Боловсруулсан үйлдвэрлэл, мэргэжлийн үйлдвэрлэлийг баримталж, гар урлалын сүнсийг дадлагажуулж, бүтээгдэхүүний үйлдвэрлэлийн холбоос бүрийг хатуу хянах.
Олон улсын гэрчилгээ : Тус компани нь ISO9001 чанарын удирдлагын тогтолцооны гэрчилгээ, ISO 45001 хөдөлмөрийн эрүүл мэнд, аюулгүй байдлын удирдлагын тогтолцооны гэрчилгээ авсан бөгөөд үйлдвэрлэлийн бүх үйл явц нь олон улсын болон дотоодын үйлдвэрлэлийн стандартад нийцдэг.
Дэлхийн хангамжийн систем : Orientalfiber бүтээгдэхүүнүүд нь янз бүрийн улс орон, бүс нутгийн хэрэглэгчдийн худалдан авалт, хүргэлтийн хэрэгцээнд үр дүнтэй хариу өгөх бүрэн үйлдвэрлэл, нийлүүлэлтийн сүлжээтэй байдаг.

Orientalfiber судалтай сул хоолой хуягласан шилэн кабелийн үндсэн шинж чанарууд

Маш сайн механик болон температурт дасан зохицох чадвар, нарийн төвөгтэй температурын орчинд тогтвортой ажиллах
Гидролизийн гайхалтай эсэргүүцэл, бүтцийн бат бөх чанар бүхий өндөр модультай сул хоолойн материал
Тусгай хоолойг дүүргэх нэгдэл нь дотоод оптик утаснуудын бүх талын хамгаалалтыг хангадаг
Барилгын янз бүрийн хувилбаруудад дасан зохицох гайхалтай бутлах эсэргүүцэл ба уян хатан чанар
Олон давхаргат ус нэвтрүүлдэггүй загвар нь чийгийг бүрэн хааж, бүтээгдэхүүний урт хугацааны ашиглалтын хугацааг баталгаажуулдаг

Техникийн үзүүлэлтүүд

Үндсэн бүтцийн параметрүүд

Оптик шилэн үзүүлэлт: 250μm стандарт оптик шилэн
Сул хоолойн материал: Өндөр модультай ус нэвтэрдэггүй материал
Төвийн арматур: Металл арматурын гол хэсэг (олон судалтай бүтээгдэхүүнд зориулсан PE гадна бүрээс)
Усны хамгаалалттай бүтэц: Кабелийн голын ус хаах дүүргэгч + сул хоолойтой дотоод ус нэвтэрдэггүй нэгдэл
Хуягны давхарга: Хоёр талт хуванцар бүрсэн ган тууз (PSP)
Гаднах бүрээс: Полиэтилен (PE) бүрээс
Дотор бүрээс: Полиэтилен (PE) дотоод бүрээс

Нийцлийн стандартууд

Дотоодын стандарт: YD/T 901
Олон улсын стандарт: IEC 60794-1
Чанарын систем: ISO9001, ISO45001 гэрчилгээтэй

Механик ба байгаль орчны гүйцэтгэл

Шахалтын эсэргүүцэл: Гадна булсан тавих механик ачааллын шаардлагыг хангана
Гулзайлтын гүйцэтгэл: Уян хатан чанар сайтай, барилга угсралт, тавихад тохиромжтой
Температурын эсэргүүцэл: Температурын өргөн хүрээний өөрчлөлтөд дасан зохицох
Ус үл нэвтрэх зэрэг: Олон давхаргат ус нэвтэрдэггүй бүтэц, 100% кабелийн гол дүүргэлт, битүүмжлэл

Orientalfiber судалтай сул хоолой хуягласан шилэн кабелийн хэрэглээ

Orientalfiber судалтай сул хоолой хуягласан шилэн кабель нь оптик харилцаа холбооны олон талбарыг хамарсан өргөн хүрээний хэрэглээний хувилбаруудтай:

Телехарилцаа холбооны салбар : Дотоод, гадаадын харилцаа холбооны операторуудын холын зайн үндсэн сүлжээний дамжуулалт

Радио, телевиз : Радио телевизийн холбооны сүлжээний дохио дамжуулах систем
Мэдээлэл дамжуулах : Дотоод сүлжээний (LAN) өндөр хурдны өгөгдөл дамжуулах
Аж үйлдвэрийн талбайнууд : Цахилгаан эрчим хүчний систем, төмөр замын дамжин өнгөрөх холбоо, хурдны замын дохио дамжуулах, үйлдвэрлэлийн урд талын холболт
Дэд бүтэц : Гадаа шууд булшлах, газар доорх шугам хоолой, хатуу ширүүн газрын холбооны инженерийн шугам сүлжээ

Стандартууд

GYTA53 кабель нь YD/T 901 стандарт болон IEC 60794-1 стандартад нийцдэг.

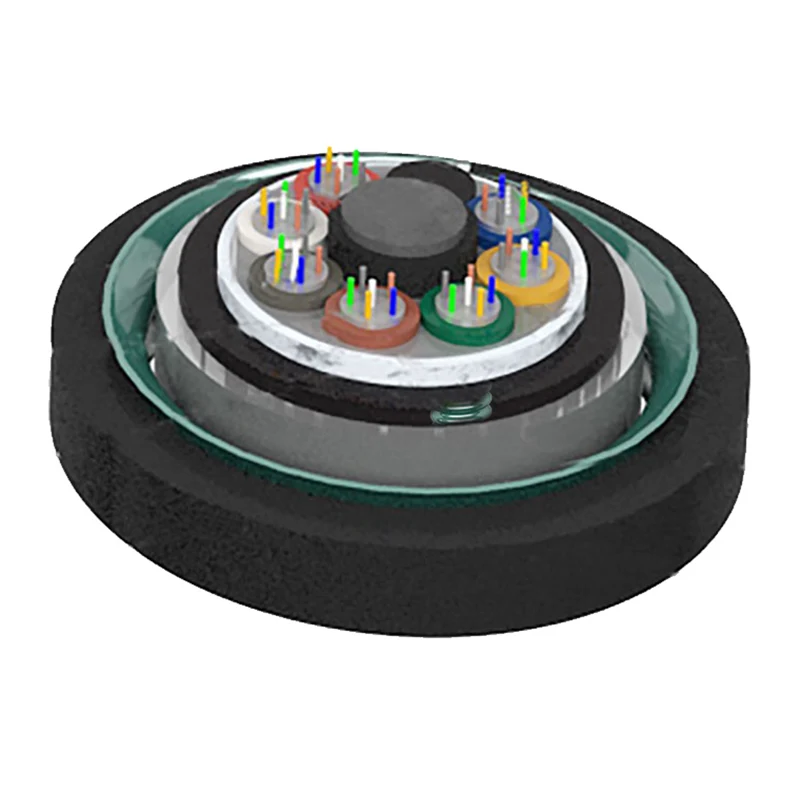

Бүтцийн зураг

1. Эслэг

2.Хоолой дүүргэх нэгдэл

3. Сул хоолой

4.Кабель дүүргэгч хольц

5.APL

6.PE дотоод бүрээс

7. Усны хамгаалалттай материал

8.PSP

9. Төвийн хүчний гишүүн

10.PE гадна бүрхүүл

Stranded Loose Tube Armored Fiber Optic Cable

Техникийн параметрүүд

Кабелийн төрөл (2 ширхэгээр нэмэгдсэн)	Шилэн тоо	Хоолой	Дүүргэгч	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа (Н)	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Статик/Динамик (мм)
GYTA53-2~6Xn	2~6	1	5	177	1000/3000	1000/3000	12.5D/25D
GYTA53-8~12Xn	8~12	2	4	177
GYTA53-14~18Xn	14~18	3	3	177
GYTA53-20~24Xn	20~24	4	2	177
GYTA53-26~30Xn	26-30	5	1	177
GYTA53-32~36Xn	32~36	6	0	177
GYTA53-38~48Xn	38~48	4	1	194
GYTA53-50~60Xn	50~60	5	0	194
GYTA53-62~72Xn	62~72	6	0	204
GYTA53-74~84Xn	74~84	7	1	239
GYTA53-86~96Xn	86~96	8	0	239
GYTA53-98~108Xn	98~108	9	1	275
GYTA53-110~120Xn	110~120	10	0	275
GYTA53-122~132Xn	122~132	11	1	312
GYTA53-134~144Xn	134~144	12	0	312
GYTA53-146~216Xn	146~216	13~18	5~0	312

Хадгалах/Ашиглалтын температур: -40℃-+70℃

Оптик шинж чанар

Шилэн төрлийн	Сунгах （+20℃）				Дамжуулах зурвасын өргөн		Тоон диафрагм	Кабель таслах долгионы урт λcc
Шилэн төрлийн	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Тоон диафрагм	Кабель таслах долгионы урт λcc
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125 микрон	≤3.0дБ/км	≤1.0дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.3дБ/км	≤1.0дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---
