Сул хоолой Металл бус бат бэхийн гишүүн Хуягт бус шилэн кабель

Сул хоолой бүхий металл бус бат бэхийн элементийн хуягт бус шилэн кабелийн бүтэц нь өндөр модультай материалаар хийсэн сул хоолойд 250 μm оптик утас хийх бөгөөд сул хоолой нь ус нэвтэрдэггүй хольцоор дүүргэгдсэн байдаг. Кабелийн голын гол хэсэг нь FRP бөгөөд сул хоолой (мөн дүүргэгч олс) нь FRP-ийн эргэн тойронд эргэлдэж авсаархан, дугуй кабелийн гол үүсгэдэг. Кабелийн голын цоорхойг ус хаах дүүргэгчээр дүүргэдэг. Кабелийн голын гадна талд полиэтилен бүрхүүлийн давхаргыг шахаж, кабель үүсгэдэг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

TheСул хоолой Металл бус бат бэхийн гишүүн Хуягт бус шилэн кабельӨндөр модультай материалаар хийгдсэн, ус нэвтэрдэггүй нэгдлээр дүүргэсэн сул хоолойд суулгасан 250 μм оптик утаснаас бүрдэнэ. Кабелийн гол хэсэг нь металл бус FRP бат бэх элемент дээр төвлөрч, түүний эргэн тойронд сул хоолой ба дүүргэгч нь мушгиа хэлбэрээр бэхлэгдсэн бөгөөд авсаархан, дугуй цөмийг үүсгэдэг. Ус хаах дүүргэгч нь ямар ч цоорхойг эзэлдэг бөгөөд гаднах полиэтилен бүрээс нь кабелийн бүтцийг хамгаалдаг.

Гол онцлогууд

Хүчтэй механик болон температурын гүйцэтгэл
Гидролизийн өндөр эсэргүүцэлтэй, суналтын бат бэх бүхий сул хоолойн материал
Шилэн утаснаас хамгаалах тусгай хоолой дүүргэгч бодис
Суурилуулах уян хатан дизайнтай хослуулсан бутлах эсэргүүцэл
Ус үл нэвтрэх цогц арга хэмжээ: FRP төв элемент, хоолойн дүүргэгч нэгдлүүд, 100% үндсэн дүүргэлт
Стандартын нийцэл: YD/T 901 ба IEC 60794-1

Техникийн үзүүлэлтүүд

Оптик шилэн тоо: Олон тохиргоо хийх боломжтой (жишээ нь, 6-144 утас)
Шилэн утас: Нэг горим эсвэл олон горим 250μm
Сул хоолойн материал: Өндөр модультай полимер
Бөглөх нэгдэл: Усны хамгаалалттай гель
Бат бөх гишүүн: Төмөр бус FRP саваа
Гаднах бүрээс: Полиэтилен (PE)
Ашиглалтын температур: -40 ° C-аас + 70 ° C хүртэл
Хамгийн бага гулзайлтын радиус: 20 × кабелийн диаметр (ачаалал дор)

Хэрэглээ

Эдгээр кабелийг дараахь зүйлд өргөн ашигладаг.

Суурь болон хандалтын сүлжээнд зориулсан харилцаа холбооны операторууд
Радио, телевизийн дохио дамжуулах систем
Дотоод сүлжээний (LAN) өгөгдөл дамжуулах
Эрчим хүч, төмөр зам, хурдны замын төслүүдэд үйлдвэрлэлийн урд талын холболтууд
Бусад томоохон инженерийн болон дэд бүтцийн төслүүд

Давуу тал

Удаан эдэлгээтэй металл бус загвар нь зэврэлтийн эрсдлийг бууруулж, кабелийг хөнгөн болгодог
Авсаархан судалтай бүтэц нь суналтын бат бэх, уян хатан байдлыг сайжруулдаг
Усны хамгаалалттай материал нь чийглэг эсвэл нойтон орчинд өндөр найдвартай байдлыг хангадаг
Суваг, агаарт байрлуулах зэрэг янз бүрийн суурилуулах аргуудтай нийцтэй байх
Orientalfiber-ийн үйлдвэрлэлийн туршлагаар дэмжигдсэн дотоодын болон олон улсын төслүүдэд батлагдсан гүйцэтгэл

Түгээмэл асуултууд

А: Энэ кабелийг гадаа суурилуулахад ашиглаж болох уу?: Хариулт: Тийм ээ, PE бүрээс болон ус хаах нэгдлүүд нь шууд булшлах, гадаа суваг тавихад тохиромжтой.
А: Хэдэн ширхэг утас тохируулах боломжтой вэ?: Х: Төслийн шаардлагаас хамааран кабелийг 6-аас 144 ширхэг хүртэл өөрчлөх боломжтой.
А: Кабель нь металл эд ангиудыг агуулдаг уу?: Х: Үгүй ээ, бат бөх элемент нь металл бус FRP бөгөөд жин, зэврэлтээс хамгаалах асуудлыг багасгадаг.
А: Энэ нь стандарт оптик төхөөрөмжид нийцэж байна уу?: Хариулт: Тийм ээ, 250μm шилэн ба стандарт сул хоолойн загвар нь уламжлалт залгах, дуусгах аргуудтай нийцтэй байдлыг хангадаг.

Стандартууд

GYFTY кабель нь стандарт YD/T 901 болон IEC 60794-1 стандартад нийцдэг.

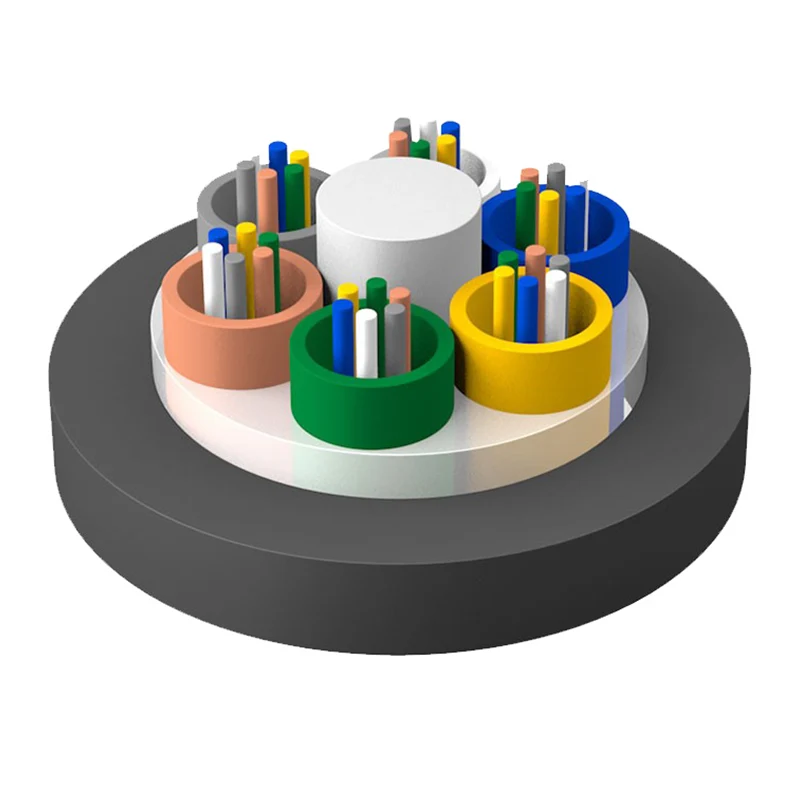

Бүтцийн зураг

1. Эслэг

2.Хоолой дүүргэх нэгдэл

3. Сул хоолой

4.Кабель дүүргэгч хольц

5.FRP-ийн бат бөх гишүүн

6.PE бүрээс

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Техникийн параметрүүд

Кабелийн төрөл (2 ширхэгээр нэмэгдсэн)	Шилэн тоо	Хоолой	Дүүргэгч	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа (Н)	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Статик/Динамик (мм)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26-30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26-30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26-30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Хадгалах/Ашиглалтын температур: -40℃-+70℃

Оптик шинж чанар

Шилэн төрлийн	Сунгах （+20℃）				Дамжуулах зурвасын өргөн		Тоон диафрагм	Кабель таслах долгионы урт λcc
Шилэн төрлийн	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Тоон диафрагм	Кабель таслах долгионы урт λcc
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125 микрон	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---
