Сул хоолой Металл бус бат бэх гишүүн хуягласан шилэн кабель

Сул хоолой бүхий металл бус бат бөх хуягласан шилэн кабелийн бүтэц нь өндөр модультай материалаар хийсэн сул хоолойд 250 μm оптик утас хийх бөгөөд сул хоолой нь ус нэвтэрдэггүй нэгдлээр дүүрсэн байна. Кабелийн голын гол хэсэг нь металл бус арматурын гол (FRP) юм. Тодорхой судалтай оптик кабелийн хувьд металл бус арматурын үндсэн гадна талд полиэтилен (PE) давхаргыг шахах шаардлагатай.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Orientalfiber-аас нийлүүлсэн металл бус бат бэхийн гишүүн хуягласан шилэн кабель нь олон давхаргат хамгаалалтын бүтэцтэй гадна талын оптик кабель юм. Үүний үндсэн загвар нь 250 μм оптик фибрийг өндөр модультай материалаар хийсэн сул хоолойд байрлуулах бөгөөд хоолойд чийг орохоос сэргийлж усыг хаах нэгдлээр дүүргэсэн байна.

Үндсэн шинж чанарууд ба үндсэн давуу талууд

Цахилгаан соронзон интерференц (EMI) Дархлаа: Төмөр бус FRP бат бэхийн элементийг ашигласнаар утаслаг сул хоолой металл бус бат бэхийн гишүүн хуягласан шилэн кабель нь аянгын цохилт, цахилгааны хөндлөнгийн нөлөөллөөс хамгаалагдсан тул өндөр хүчдэлийн орчинд тохиромжтой.
Хоёр давхаргат хуяг хамгаалалт: APL болон PSP-ийн хослол нь дээд зэргийн бутлах эсэргүүцэл ба угсралтын явцад мэрэгчдийн дайралт болон механик нөлөөллөөс өндөр түвшний хамгаалалтыг хангадаг.
Гидролизэнд тэсвэртэй загвар: Өндөр бат бэх сул хоолойн материал нь чийглэг уур амьсгалд утаснуудын урт наслалтыг баталгаажуулж, гидролизийг эсэргүүцэх зорилгоор тусгайлан бүтээгдсэн.
Усны иж бүрэн хаалт: Хоолойг дүүргэх нэгдэл, 100% кабелийн гол дүүргэлт, ус хаах материал зэрэг олон шатлалт систем нь кабелийг гидростатик даралтын дор ус үл нэвтрэхийг баталгаажуулдаг.

Техникийн үзүүлэлтүүд

Fiber Count: 2-оос 144 цөм хүртэл тохируулах боломжтой.
Бат бөх гишүүн: Төвийн шилэн хүчитгэсэн хуванцар (FRP) нь тусгай диаметртэй PE бүрээстэй.
Хуягны давхарга: Уртааш ороосон APL (Хөнгөн цагаан полиэтилен ламинат) ба PSP (хуванцараар бүрсэн ган тууз).
Стандартын нийцэл: YD/T 901 болон IEC 60794-1 олон улсын стандартад бүрэн нийцдэг.
Хүрээлэн буй орчны хүрээ: -40°С-аас +70°С хүртэлх температурын градиент дотор тогтвортой ажиллах.
Бүрээсний материал: Хэт ягаан туяанд тэсвэртэй полиэтилен (PE).

Төрөл бүрийн хэрэглээний талбарууд

TheСул хоолой Металл бус бат бэх гишүүн хуягласан шилэн кабельянз бүрийн чухал салбаруудад байрлуулсан:

Харилцаа холбооны операторууд: Дуу хоолой, дата үйлчилгээнд найдвартай үндсэн холболт ба хандалтын сүлжээний кабель.
Эрчим хүч ба хэрэглээний сүлжээ: Металл элементүүдийг хязгаарласан өндөр хүчдэлийн цахилгааны шугамын ойролцоо өгөгдөл дамжуулах аюулгүй.
Радио, телевиз: Харилцаа холбоо, мэдээлэл дамжуулах системийн дохионы тогтвортой тархалт.
Тээврийн дэд бүтэц: Төмөр замын транзит, хурдны зам, ухаалаг хөдөлгөөний системд зориулсан бодит цагийн өгөгдөл хянах, харилцаа холбоо.

Стандартууд

GYFTA53 кабель нь YD/T 901 стандарт болон IEC 60794-1 стандартад нийцдэг.

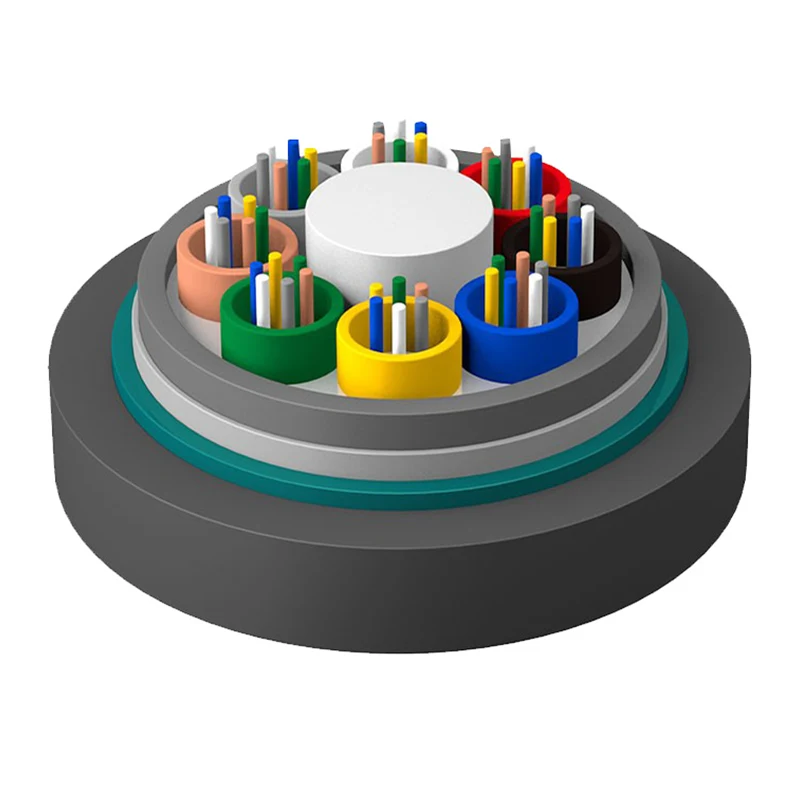

Бүтцийн зураг

1. Эслэг

2.Хоолой дүүргэх нэгдэл

3. Сул хоолой

4.Кабелийн дүүргэлтийн нэгдэл

5.APL

6.PE дотоод бүрээс

7. Усны хамгаалалттай материал

8.PSP

9.FRP-ийн хүчирхэг гишүүн

10.PE гадна бүрхүүл

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Техникийн параметрүүд

Кабелийн төрөл (2 ширхэгээр нэмэгдсэн)	Шилэн тоо	Хоолой	Дүүргэгч	Кабелийн жин (Ref) (кг/км)	Суналтын бат бэх Урт/Богино хугацаа (Н)	Бутлах эсэргүүцэл Урт/Богино хугацаа (N/100мм)	Гулзайлтын радиус Статик/Динамик (мм)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12.5D/25D
GYFTA53-8~12Xn	8~12	2	6	228
GYFTA53-14~18Xn	14~18	3	5	228
GYFTA53-20~24Xn	20~24	4	4	228
GYFTA53-26~30Xn	26-30	5	3	228
GYFTA53-32~36Xn	32~36	6	2	228
GYFTA53-38~42Xn	38~42	7	1	228
GYFTA53-44~48Xn	44~48	8	0	228
GYFTA53-50~60Xn	50~60	5	3	240
GYFTA53-62~72Xn	62~72	6	2	240
GYFTA53-74~84Xn	74~84	7	1	240
GYFTA53-86~96Xn	86~96	8	0	240
GYFTA53-98~108Xn	98~108	9	1	276
GYFTA53-110~120Xn	110~120	10	0	276
GYFTA53-122~132Xn	122~132	11	1	326
GYFTA53-134~144Xn	134~144	12	0	326

Хадгалах/Ашиглалтын температур: -40℃-+70℃

Оптик шинж чанар

Шилэн төрлийн	Сунгах （+20℃）				Дамжуулах зурвасын өргөн		Тоон диафрагм	Кабель таслах долгионы урт λcc
Шилэн төрлийн	@850нм	@1300нм	@1310нм	@1550нм	@850нм	@1300нм	Тоон диафрагм	Кабель таслах долгионы урт λcc
G.652	---	---	≤0.36дБ/км	≤0.22дБ/км	---	---	---	≤1260нм
G.655	---	---	≤0.40дБ/км	≤0.23дБ/км	---	---	---	≤1450нм
50/125 микрон	≤3.3дБ/км	≤1.2дБ/км	---	---	≥500МГц·км	≥500МГц·км	0.200±0.015 НА	---
62.5/125µm	≤3.5дБ/км	≤1.2дБ/км	---	---	≥200МГц·км	≥500МГц·км	0.275±0.015 НА	---

Жич:

а. Xn дагавар нь эслэгийн төрлийг илэрхийлдэг

б. Шилэн ба хоолойн өнгөний зохицуулалтыг өнгө тодорхойлох хүснэгтэд заасан болно

в. Кабелийн ороомог сайн төлөвт байлгахын тулд кабелийг гадаа 6 сараас дээш хугацаагаар хадгалах ёсгүй

Хэрэглээ: Суваг/Агаарын/Шууд булсан

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Байнга асуудаг асуултууд (FAQ)

Асуулт: Энэ хуягт кабелийн хувьд "металл бус" онцлог нь юугаараа чухал вэ?

Х: Хэдийгээр кабель нь металл хуягтай (APL/PSP) боловч металл бус FRP төвийн бат бэх элемент нь цахилгааны коридорын аюулгүй байдлыг ихээхэн нэмэгдүүлж, аянга цахилгаан эсвэл өндөр хүчдэлийн индукцийн тасралтгүй дамжуулагчийн үүрэг гүйцэтгэхээс сэргийлдэг.

Асуулт: Сул хоолойтой металл бус бат бэхийн хуягласан шилэн кабель нь шууд булшлахад тохиромжтой юу?

Х: Тийм ээ. Давхар хуягт бүтэц (Хөнгөн цагаан ба ган тууз) нь ихэнх төрлийн хөрсөнд шууд булхад шаардлагатай суналтын бат бэх, бутлах эсэргүүцлийг хангадаг.

Асуулт: Orientalfiber цаг хугацааны явцад кабелийн чийгийн эсэргүүцлийг хэрхэн баталгаажуулдаг вэ?

Х: Бид APL болон PSP саадтай хослуулсан 100% үндсэн дүүргэгч бодисыг ашигладаг. Энэхүү илүүдэл систем нь гадна бүрхүүл нь гэмтсэн ч чийг нь шилэн дамжуулах хоолойд нэвтэрч чадахгүй гэдгийг баталгаажуулдаг.
